各种围堰施工要点

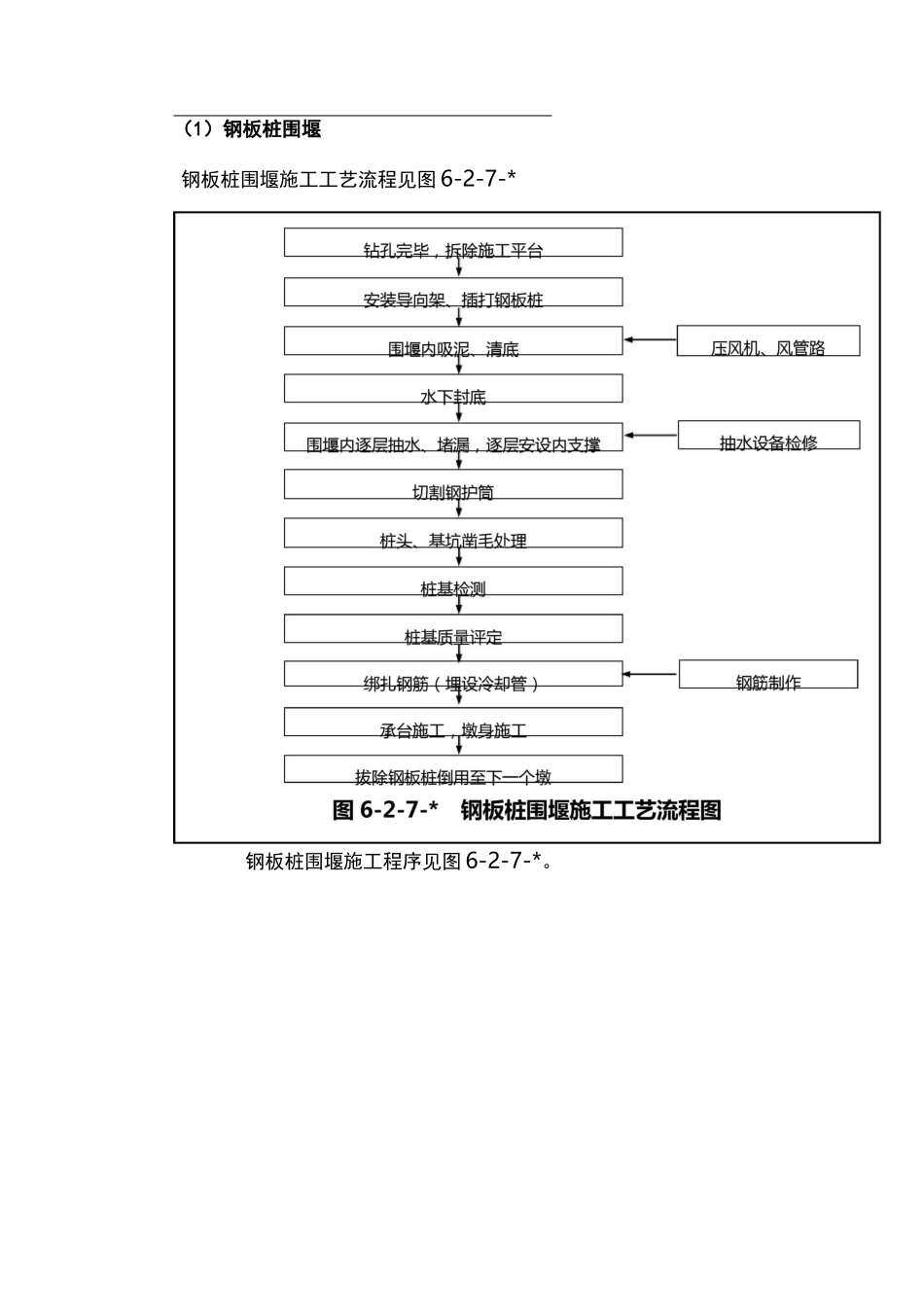

（1）钢板桩围堰钢板桩围堰施工工艺流程见图 6-2-7-*钢板桩围堰施工程序见图 6-2-7-*。岡 627 法普茴莆岡葡雷卜|肅舸岡f 粘瓦越施工克盾，稱走粘机*二、新膽水上粘孔宜台*z.新打钢版轻，砂 SI?［机射水淆基.术下漁熒土封嵌.五.刘岳护商、靦柱头.亦匸求刍.汛塩身吉朮百后手除柯梅吨囲堰、宣夏札用.① 围囵安装当水深较大时，常用围囵（以钢或钢木构成的框架）作为钢板桩的定位和支撑。即先在岸上拼装围囵，运至墩位定位后，在围囵内插打定位桩，把围囵固定在定位桩上，然后在围囵四周的导框内插打钢板桩。安装围囵时，应进行测量定位。用一层导框做成的围囵，一般是先打定位桩，再在定位桩上挂装导框，导框可以在岸边组成，浮运到位以缆索锚碇，在开始插打板桩后，逐步将导框转挂在已打好的板桩上。用有脚手桩的转盘式或旋转式桩架时，导框可挂靠在外侧的脚手桩上，用浮式转盘式或旋转式桩架时，一般用转动的桩架先打好定位桩再安装导框。② 插打与合龙钢板桩开始的一部分逐块插打，后一部分则先插合龙后再打。插打前，在锁口内应涂抹防水混合料，组拼桩时应用油灰和棉絮捻塞拼接缝。插打钢板桩的次序，从上游一角开始，至下游合龙。这样不仅可以使围堰内避免淤积泥砂，而且还可以利用水流冲走一部分泥砂，以减少开挖工作量。更重要的是保证围堰施工的安全。插打钢板桩时应严格控制好桩的垂直度，尤其是第一根桩要从两个垂直方向同时控制，确保垂直不偏。在垂直导向设备导向下，一般先将全部钢板桩逐根或逐组插打到稳定深度，然后依次打入直至设计深度，插打的顺序按施工组织设计进行，一般自上游分两头插打向下游合龙。插打前在锁口内涂抹以黄油、锯末等拌和物，组拼桩时，用油灰和棉花捻缝，以防漏水。钢板桩顶达到设计高程的平面位置偏差，在水上打桩时不得大于 20cm，在陆地上打桩时不得大于 10cm。在插打过程中，应随时检查其平面位置是否正确，桩身是否垂直，发现倾斜立即纠正或拔起重插。钢板桩采用振动锤插大，打钢板桩时，如起重设备高度不够，允许改变吊点位置，但吊点位置不得低于桩顶一下 1/3 桩的长度。围囵将合龙时，宜经常观测四周的冲淤状况，必要时应采用措施，预防上游冲空、涌水或者下游淤积，影响工程进度。钢板桩围堰在合龙时往往形成上窄下宽的状态。这使得最后一组板桩很难插下。常用的办法是将邻近一段钢板桩的上端向外推开，以使上下宽度接近；必要时，可根据实测宽度，做一块上窄下宽的异形钢板桩，合龙时，...
