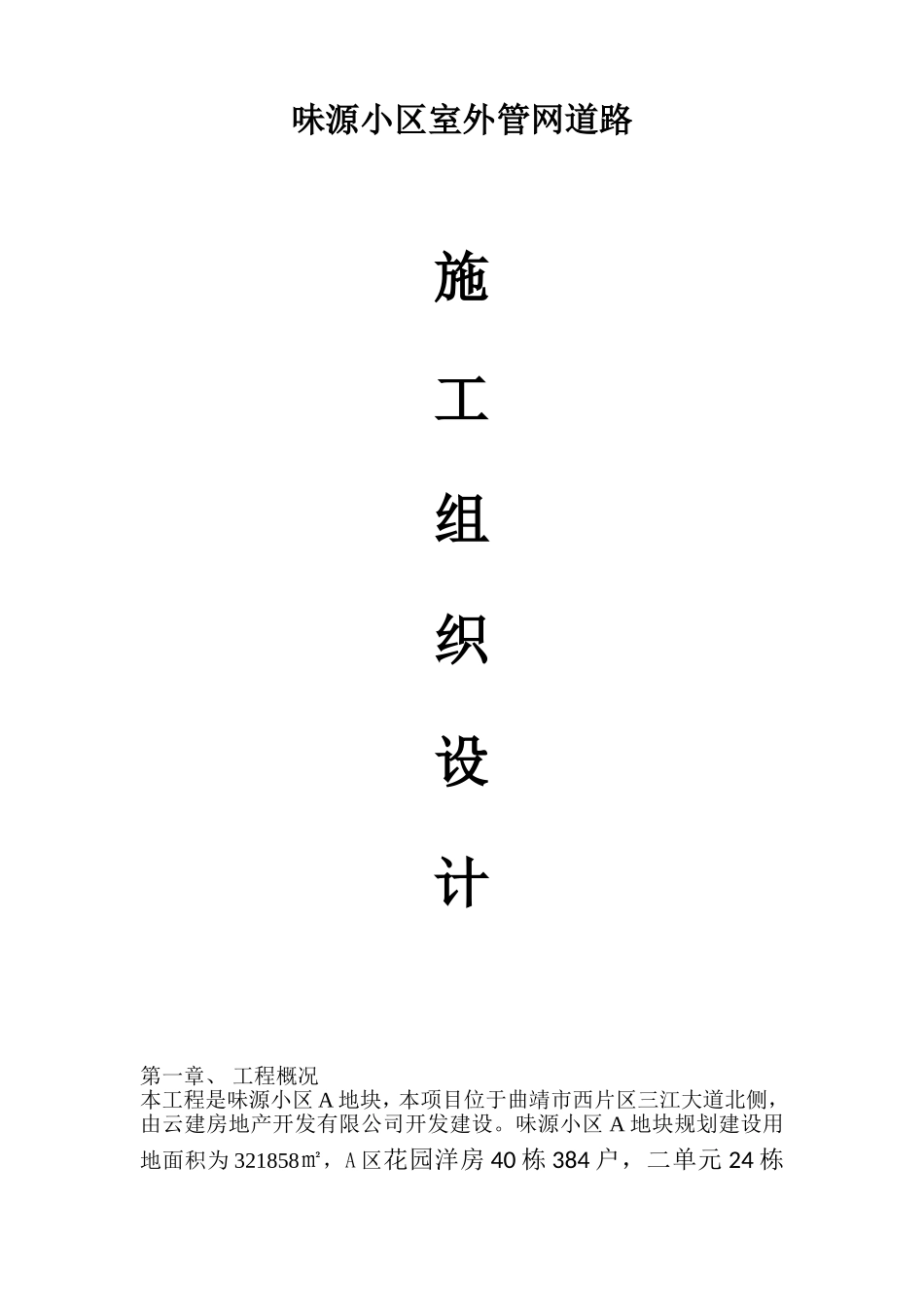

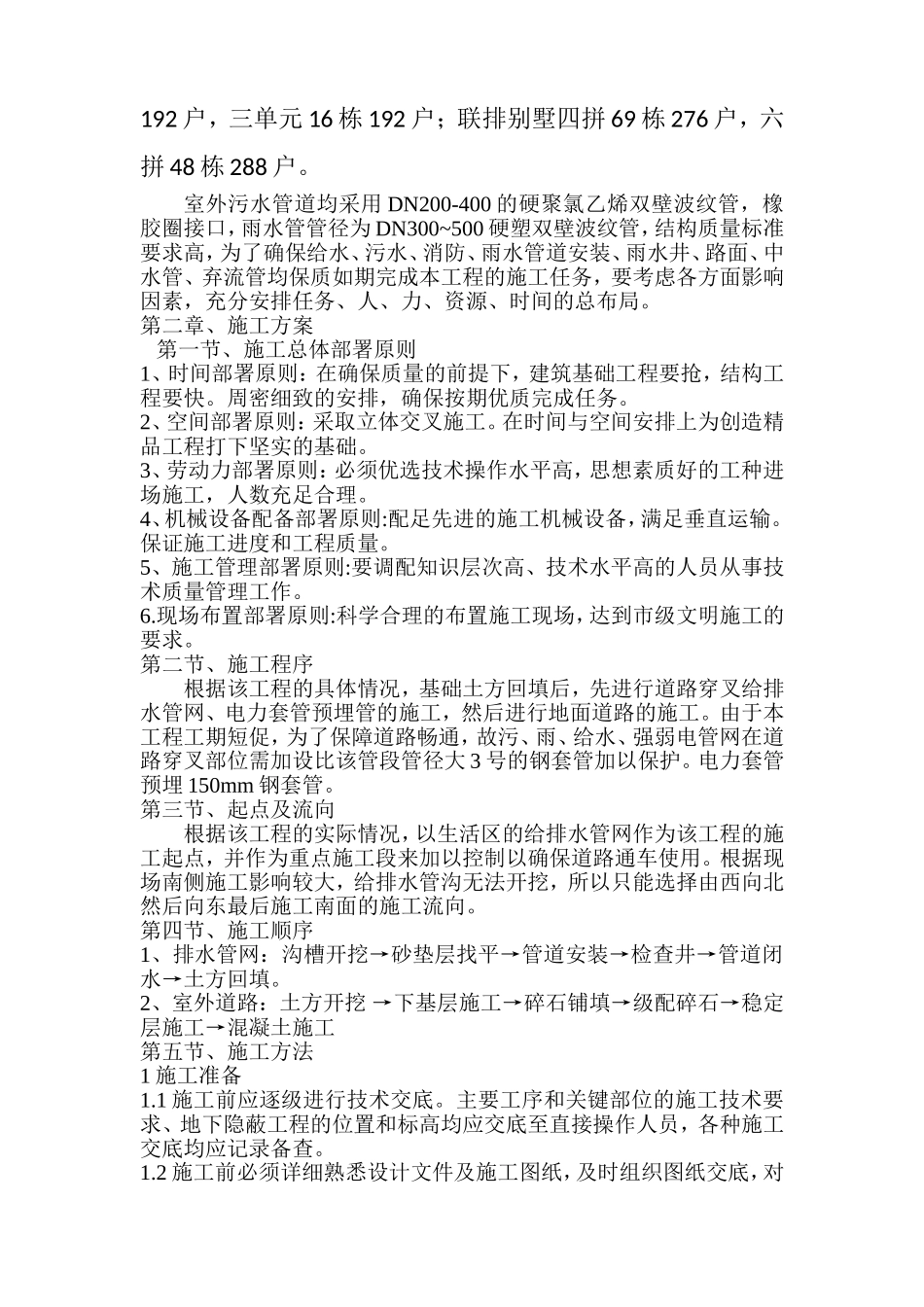

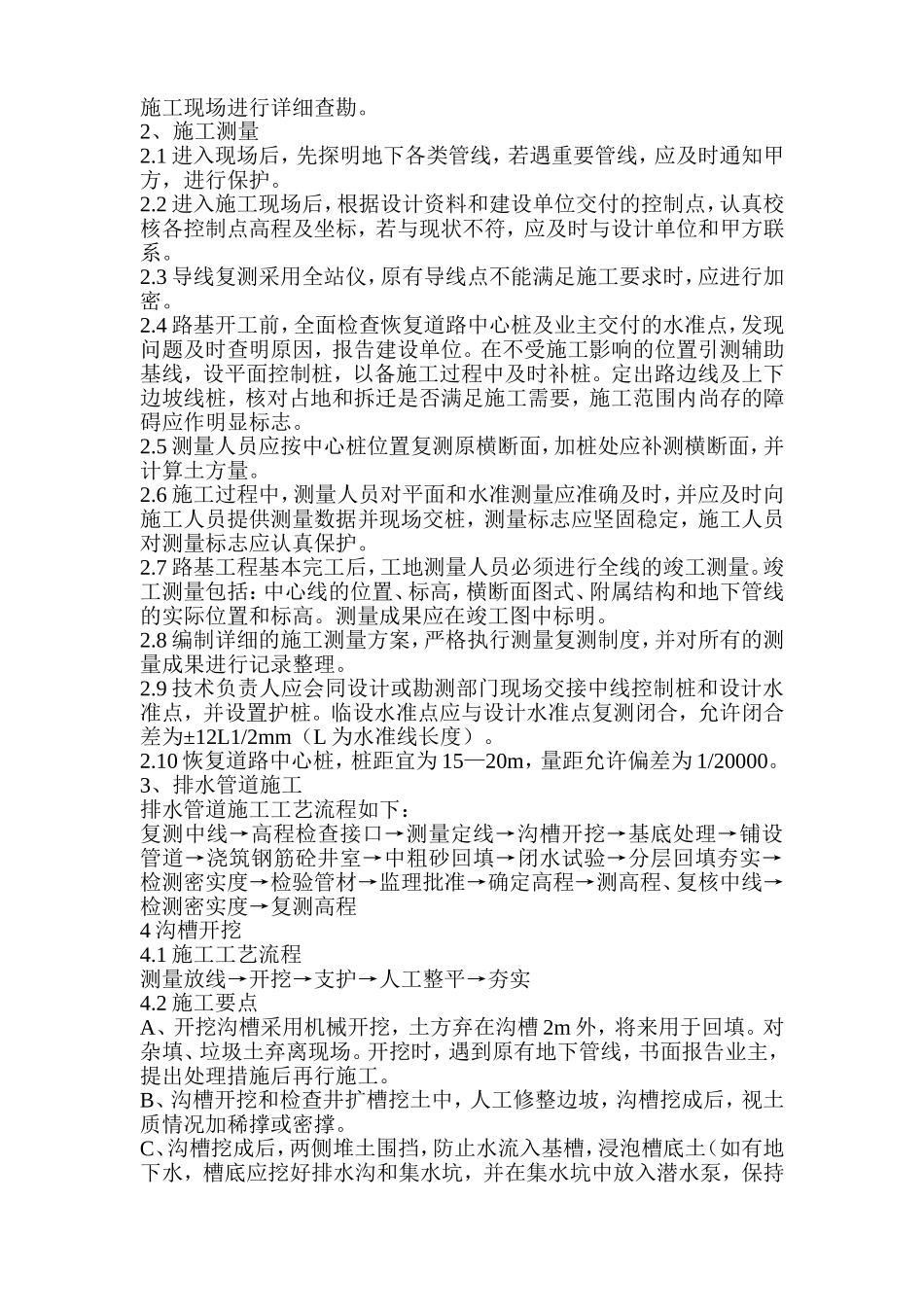

味源小区室外管网道路施工组织设计第一章、工程概况本工程是味源小区A地块，本项目位于曲靖市西片区三江大道北侧，由云建房地产开发有限公司开发建设。味源小区A地块规划建设用地面积为321858㎡，A区花园洋房40栋384户，二单元24栋192户，三单元16栋192户；联排别墅四拼69栋276户，六拼48栋288户。室外污水管道均采用DN200-400的硬聚氯乙烯双壁波纹管，橡胶圈接口，雨水管管径为DN300~500硬塑双壁波纹管，结构质量标准要求高，为了确保给水、污水、消防、雨水管道安装、雨水井、路面、中水管、弃流管均保质如期完成本工程的施工任务，要考虑各方面影响因素，充分安排任务、人、力、资源、时间的总布局。第二章、施工方案第一节、施工总体部署原则1、时间部署原则：在确保质量的前提下，建筑基础工程要抢，结构工程要快。周密细致的安排，确保按期优质完成任务。2、空间部署原则：采取立体交叉施工。在时间与空间安排上为创造精品工程打下坚实的基础。3、劳动力部署原则：必须优选技术操作水平高，思想素质好的工种进场施工，人数充足合理。4、机械设备配备部署原则:配足先进的施工机械设备，满足垂直运输。保证施工进度和工程质量。5、施工管理部署原则:要调配知识层次高、技术水平高的人员从事技术质量管理工作。6.现场布置部署原则:科学合理的布置施工现场，达到市级文明施工的要求。第二节、施工程序根据该工程的具体情况，基础土方回填后，先进行道路穿叉给排水管网、电力套管预埋管的施工，然后进行地面道路的施工。由于本工程工期短促，为了保障道路畅通，故污、雨、给水、强弱电管网在道路穿叉部位需加设比该管段管径大3号的钢套管加以保护。电力套管预埋150mm钢套管。第三节、起点及流向根据该工程的实际情况，以生活区的给排水管网作为该工程的施工起点，并作为重点施工段来加以控制以确保道路通车使用。根据现场南侧施工影响较大，给排水管沟无法开挖，所以只能选择由西向北然后向东最后施工南面的施工流向。第四节、施工顺序1、排水管网：沟槽开挖→砂垫层找平→管道安装→检查井→管道闭水→土方回填。2、室外道路：土方开挖→下基层施工→碎石铺填→级配碎石→稳定层施工→混凝土施工第五节、施工方法1施工准备1.1施工前应逐级进行技术交底。主要工序和关键部位的施工技术要求、地下隐蔽工程的位置和标高均应交底至直接操作人员，各种施工交底均应记录备查。1.2施工前必须详细熟悉设计文件及施工图纸，及时组织图纸交底，对施工现场进行详细查勘。2、施工测量2.1进入现场后，先探明地下各类管线，若遇重要管线，应及时通知甲方，进行保护。2.2进入施工现场后，根据设计资料和建设单位交付的控制点，认真校核各控制点高程及坐标，若与现状不符，应及时与设计单位和甲方联系。2.3导线复测采用全站仪，原有导线点不能满足施工要求时，应进行加密。2.4路基开工前，全面检查恢复道路中心桩及业主交付的水准点，发现问题及时查明原因，报告建设单位。在不受施工影响的位置引测辅助基线，设平面控制桩，以备施工过程中及时补桩。定出路边线及上下边坡线桩，核对占地和拆迁是否满足施工需要，施工范围内尚存的障碍应作明显标志。2.5测量人员应按中心桩位置复测原横断面，加桩处应补测横断面，并计算土方量。2.6施工过程中，测量人员对平面和水准测量应准确及时，并应及时向施工人员提供测量数据并现场交桩，测量标志应坚固稳定，施工人员对测量标志应认真保护。2.7路基工程基本完工后，工地测量人员必须进行全线的竣工测量。竣工测量包括：中心线的位置、标高，横断面图式、附属结构和地下管线的实际位置和标高。测量成果应在竣工图中标明。2.8编制详细的施工测量方案，严格执行测量复测制度，并对所有的测量成果进行记录整理。2.9技术负责人应会同设计或勘测部门现场交接中线控制桩和设计水准点，并设置护桩。临设水准点应与设计水准点复测闭合，允许闭合差为±12L1/2mm（L为水准线长度）。2.10恢复道路中心桩，桩距宜为15—20m，量距允许偏差为1/20000。3、排水管道施工排水管道施工工艺流程如下：复测中线→高程检查接口→测量定线→沟槽开挖→基底处理→铺设管道→浇筑钢...
