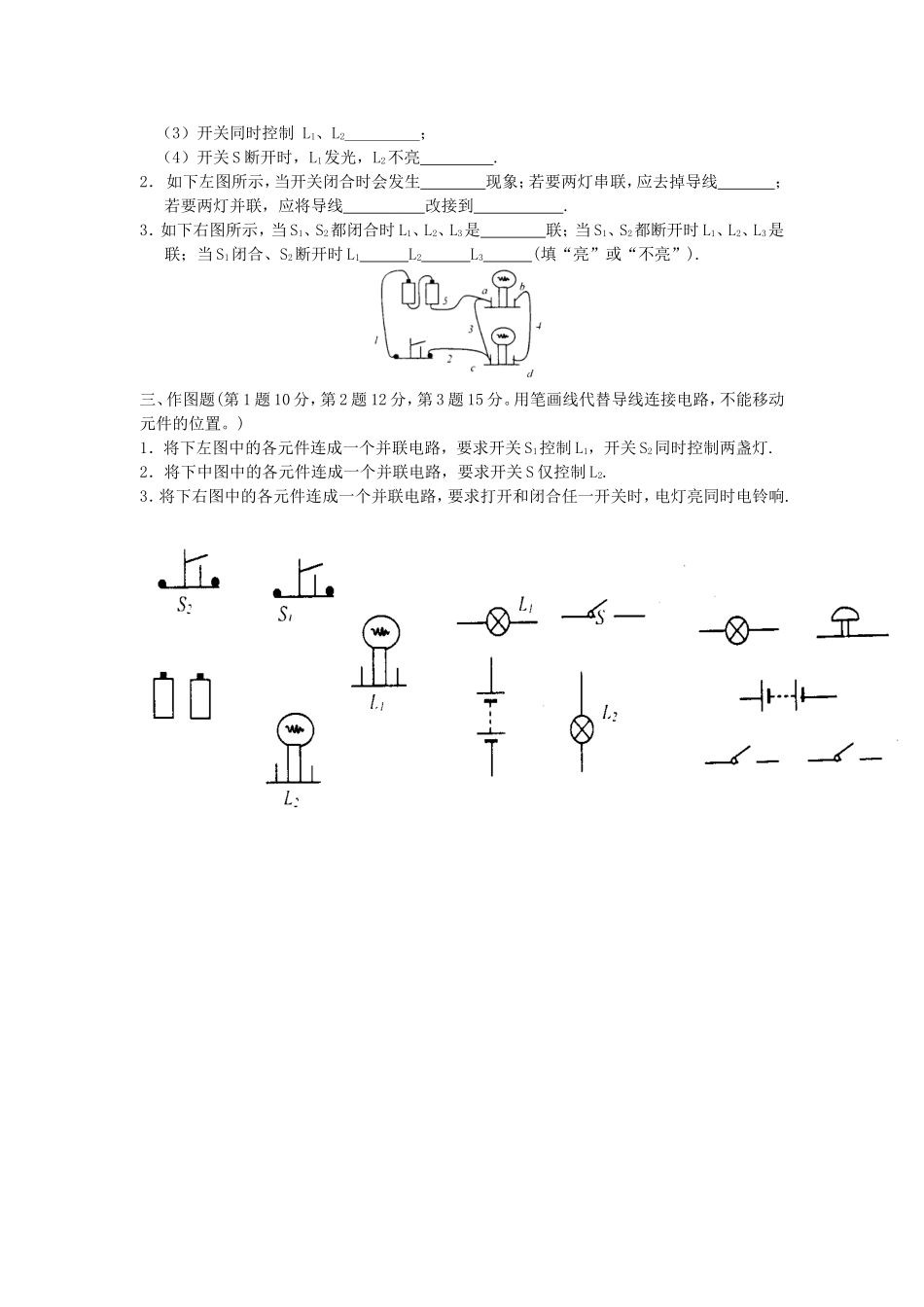

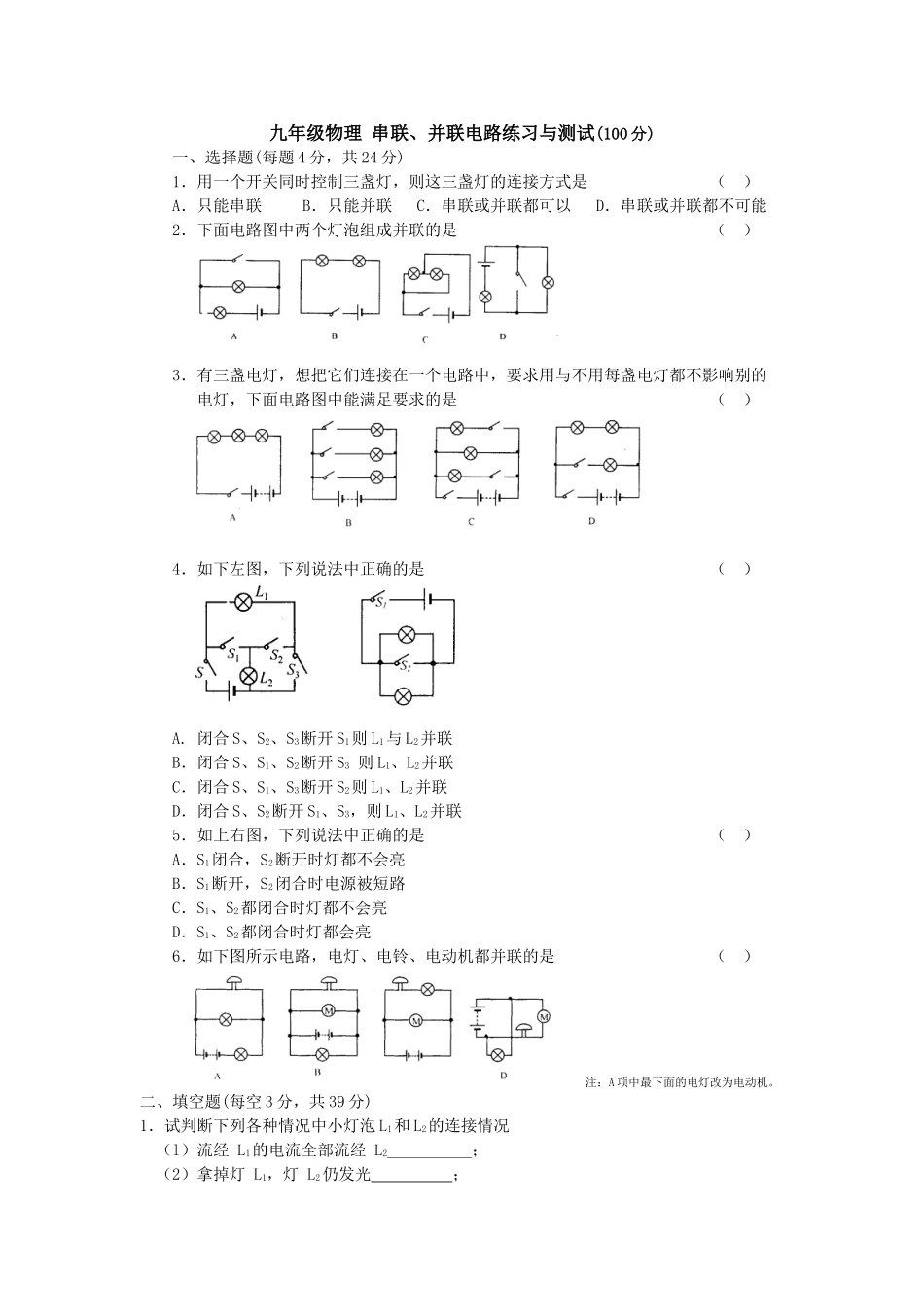

九年级物理串联、并联电路练习与测试(100分)一、选择题(每题4分，共24分)1．用一个开关同时控制三盏灯，则这三盏灯的连接方式是（）A．只能串联B．只能并联C．串联或并联都可以D．串联或并联都不可能2．下面电路图中两个灯泡组成并联的是（）3．有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，下面电路图中能满足要求的是（）4．如下左图，下列说法中正确的是（）A.闭合S、S2、S3断开S1则L1与L2并联B．闭合S、S1、S2断开S3则L1、L2并联C．闭合S、S1、S3断开S2则L1、L2并联D．闭合S、S2断开S1、S3，则L1、L2并联5．如上右图，下列说法中正确的是（）A．S1闭合，S2断开时灯都不会亮B．S1断开，S2闭合时电源被短路C．S1、S2都闭合时灯都不会亮D．S1、S2都闭合时灯都会亮6．如下图所示电路，电灯、电铃、电动机都并联的是（）注：A项中最下面的电灯改为电动机。二、填空题(每空3分，共39分)1．试判断下列各种情况中小灯泡L1和L2的连接情况（l）流经L1的电流全部流经L2；（2）拿掉灯L1，灯L2仍发光；（3）开关同时控制L1、L2；（4）开关S断开时，L1发光，L2不亮.2．如下左图所示，当开关闭合时会发生现象；若要两灯串联，应去掉导线；若要两灯并联，应将导线改接到.3．如下右图所示，当S1、S2都闭合时L1、L2、L3是联；当S1、S2都断开时L1、L2、L3是联；当S1闭合、S2断开时L1L2L3(填“亮”或“不亮”).三、作图题(第1题10分，第2题12分，第3题15分。用笔画线代替导线连接电路，不能移动元件的位置。)1．将下左图中的各元件连成一个并联电路，要求开关S1控制L1，开关S2同时控制两盏灯.2．将下中图中的各元件连成一个并联电路，要求开关S仅控制L2.3．将下右图中的各元件连成一个并联电路，要求打开和闭合任一开关时，电灯亮同时电铃响.答案：一：选择题1:C2:C3:B4:C5:C6:B二：填空题1：串联,并联，串联或并联，并联2:短路，3，5,b3:并，串，不亮，不亮，亮三：作图题略
