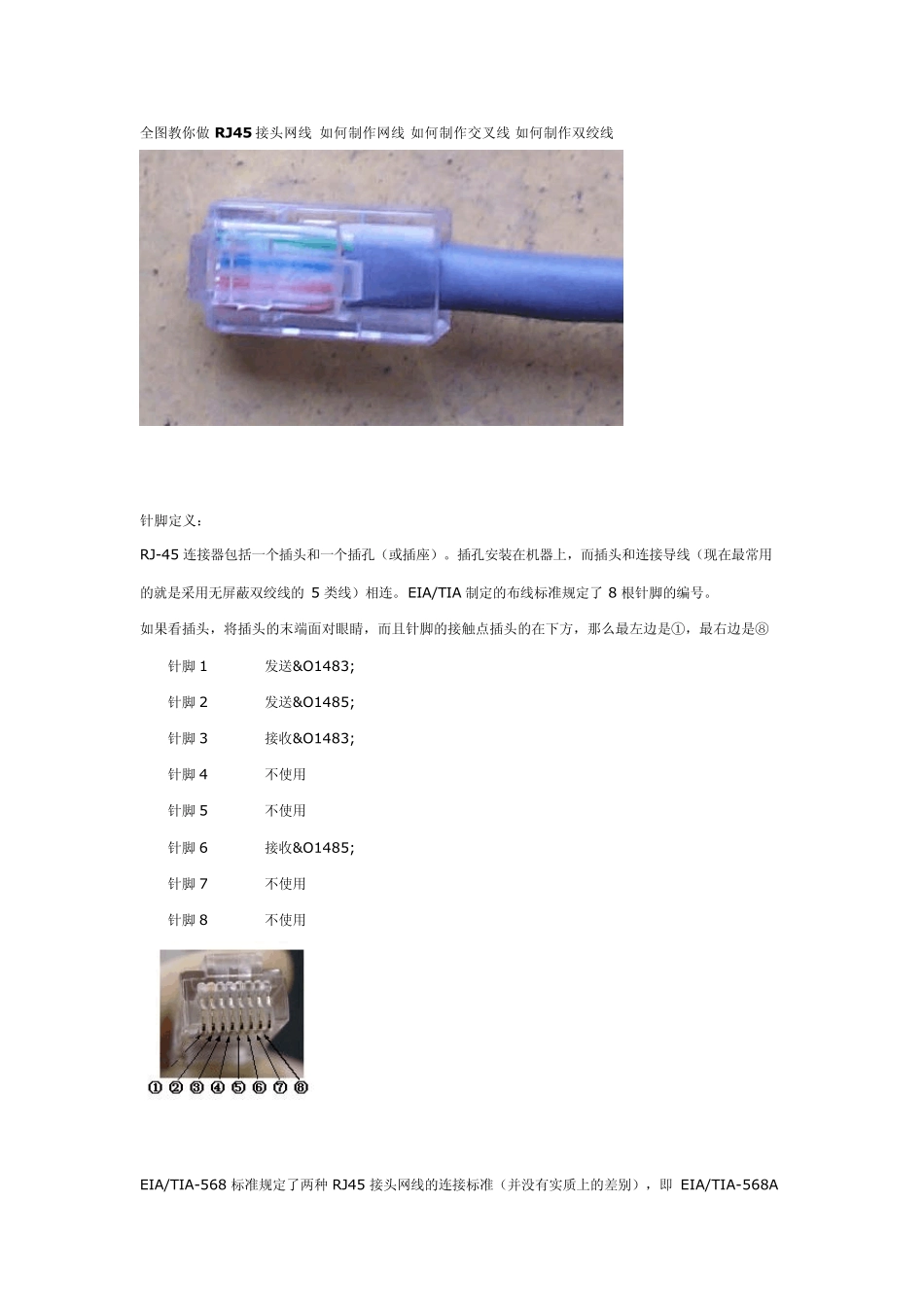

全图教你做RJ45接头网线如何制作网线如何制作交叉线如何制作双绞线_第1页
1/9

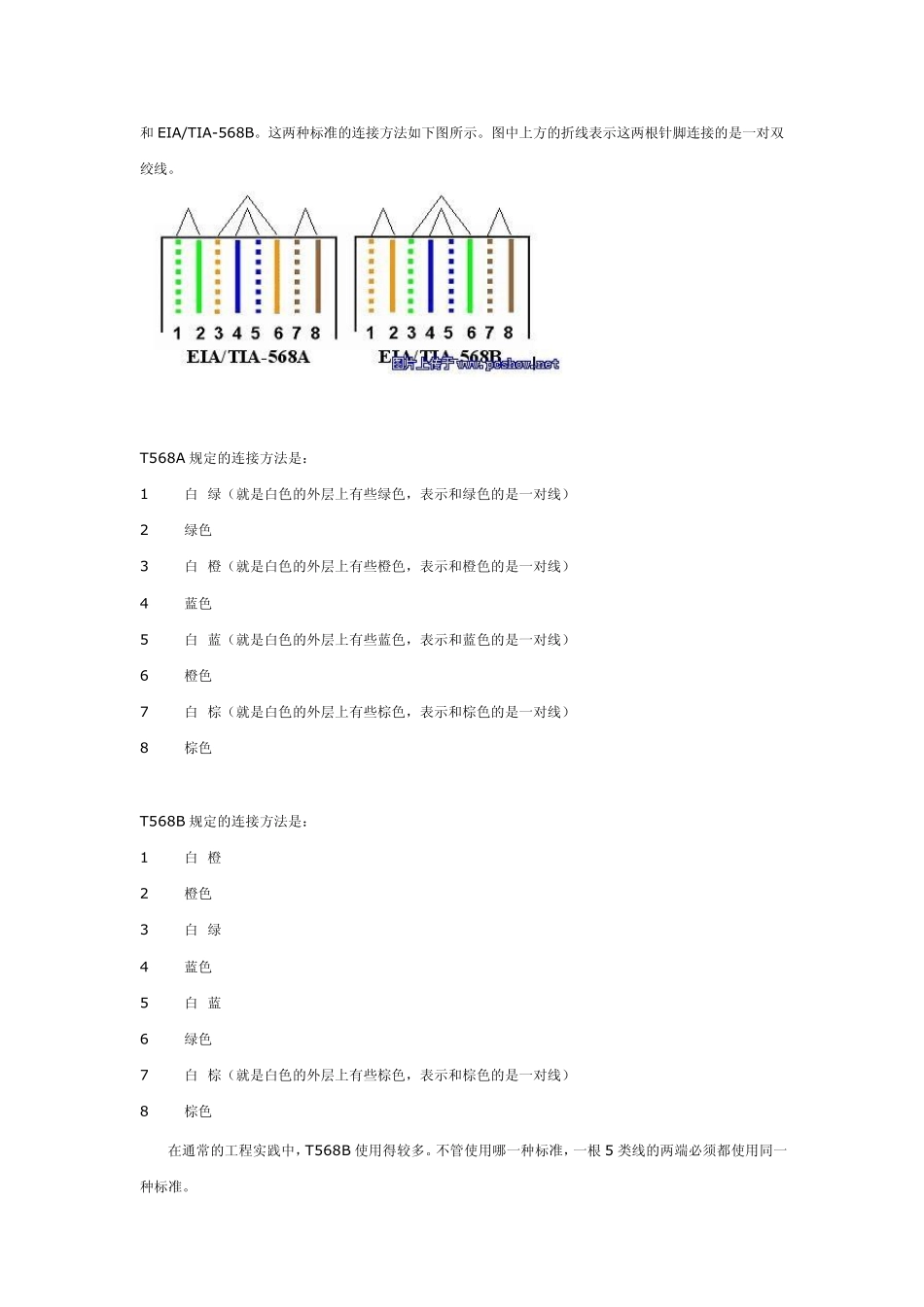

全图教你做RJ45接头网线如何制作网线如何制作交叉线如何制作双绞线_第2页
2/9

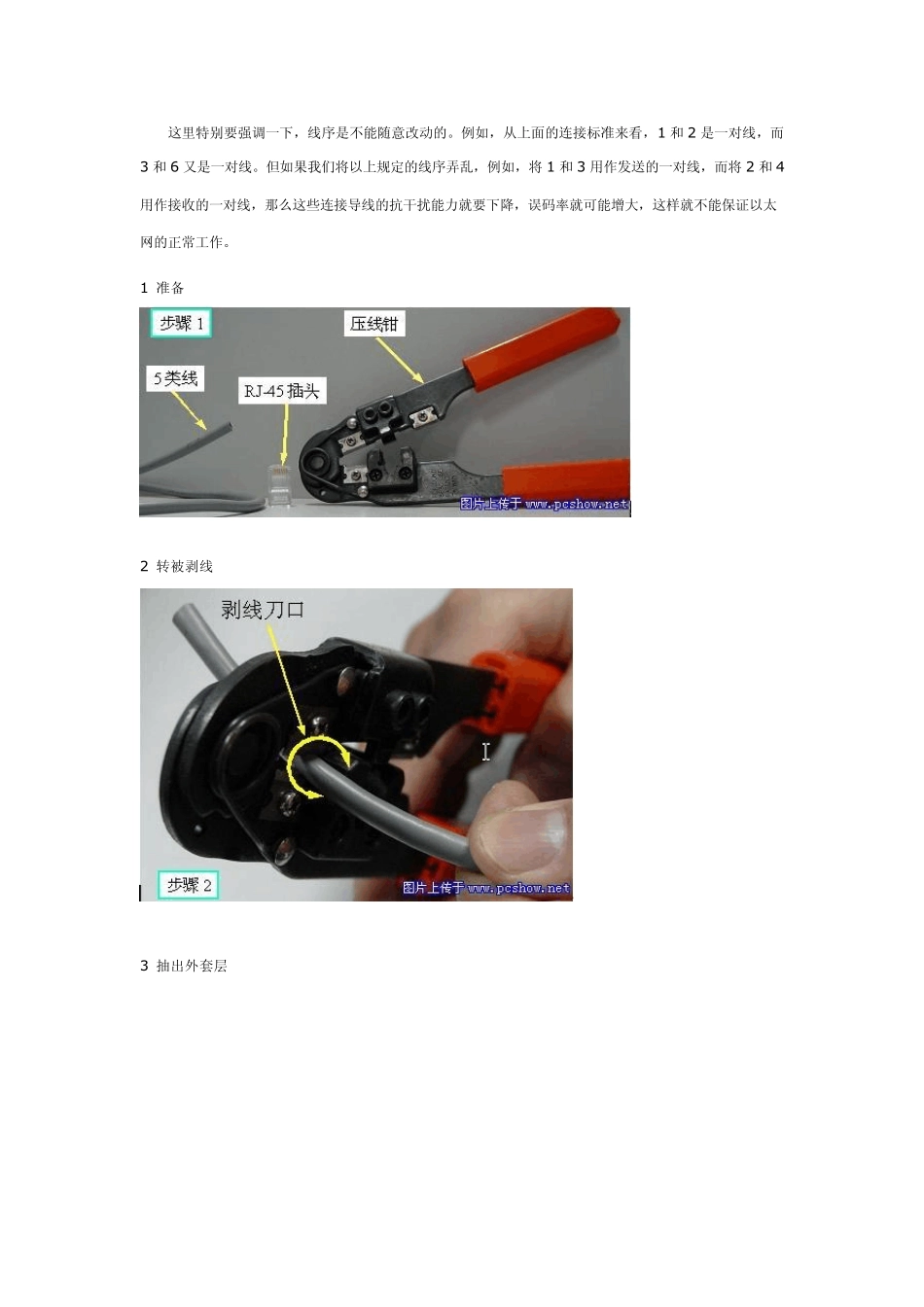

全图教你做RJ45接头网线如何制作网线如何制作交叉线如何制作双绞线_第3页
3/9
全图教你做R J45 接头网线 如何制作网线 如何制作交叉线 如何制作双绞线 针脚定义: RJ-45 连接器包括一个插头和一个插孔(或插座)。插孔安装在机器上,而插头和连接导线(现在最常用的就是采用无屏蔽双绞线的5 类线)相连。EIA/TIA 制定的布线标准规定了8 根针脚的编号。 如果看插头,将插头的末端面对眼睛,而且针脚的接触点插头的在下方,那么最左边是①,最右边是⑧ 针脚1 发送&O1483; 针脚2 发送&O1485; 针脚3 接收&O1483; 针脚4 不使用 针脚5 不使用 针脚6 接收&O1485; 针脚7 不使用 针脚8 不使用 EIA/TIA-568 标准规定了两种 RJ45 接头网线的连接标准(并没有实质上的差别),即 EIA/TIA-568A和EIA/T IA-568B。这两种标准的连接方法如下图所示。图中上方的折线表示这两根针脚连接的是一对双绞线。 T 568A 规定的连接方法是: 1—— 白–绿(就是白色的外层上有些绿色,表示和绿色的是一对线) 2—— 绿色 3—— 白–橙(就是白色的外层上有些橙色,表示和橙色的是一对线) 4—— 蓝色 5—— 白–蓝(就是白色的外层上有些蓝色,表示和蓝色的是一对线) 6—— 橙色 7—— 白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线) 8—— 棕色 T 568B 规定的连接方法是: 1—— 白–橙 2—— 橙色 3—— 白–绿 4—— 蓝色 5—— 白–蓝 6—— 绿色 7—— 白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线) 8—— 棕色 在通常的工程实践中,T 568B 使用得较多。不管使用哪一种标准,一根 5 类线的两端必须都使用同一种标准。 这里特别要强调一下,线序是不能随意改动的。例如,从上面的连接标准来看,1 和 2 是一对线,而3 和 6 又是一对线。但如果我们将以上规定的线序弄乱,例如,将 1 和 3 用作发送的一对线,而将 2 和 4用作接收的一对线,那么这些连接导线的抗干扰能力就要下降,误码率就可能增大,这样就不能保证以太网的正常工作。 1 准备 2 转被剥线 3 抽出外套层 4 露出 4 对电缆 5 按序号排好 6 排列整齐 7 剪断 8 剪断后 9 放入插头 10 准备压实 11A 压紧 11B 压紧 大功告成 网线测试仪 网线测试仪的应用 : 先来简单地介绍一下测试仪上的几个接口,这个测试仪可以提供对同轴电缆的BNC 接口网线以及RJ-45 接口的网线进行测试。我们把在RJ-45 两端的接口插入测试仪的两个接口之后,打...
