全景视觉系统技术方案

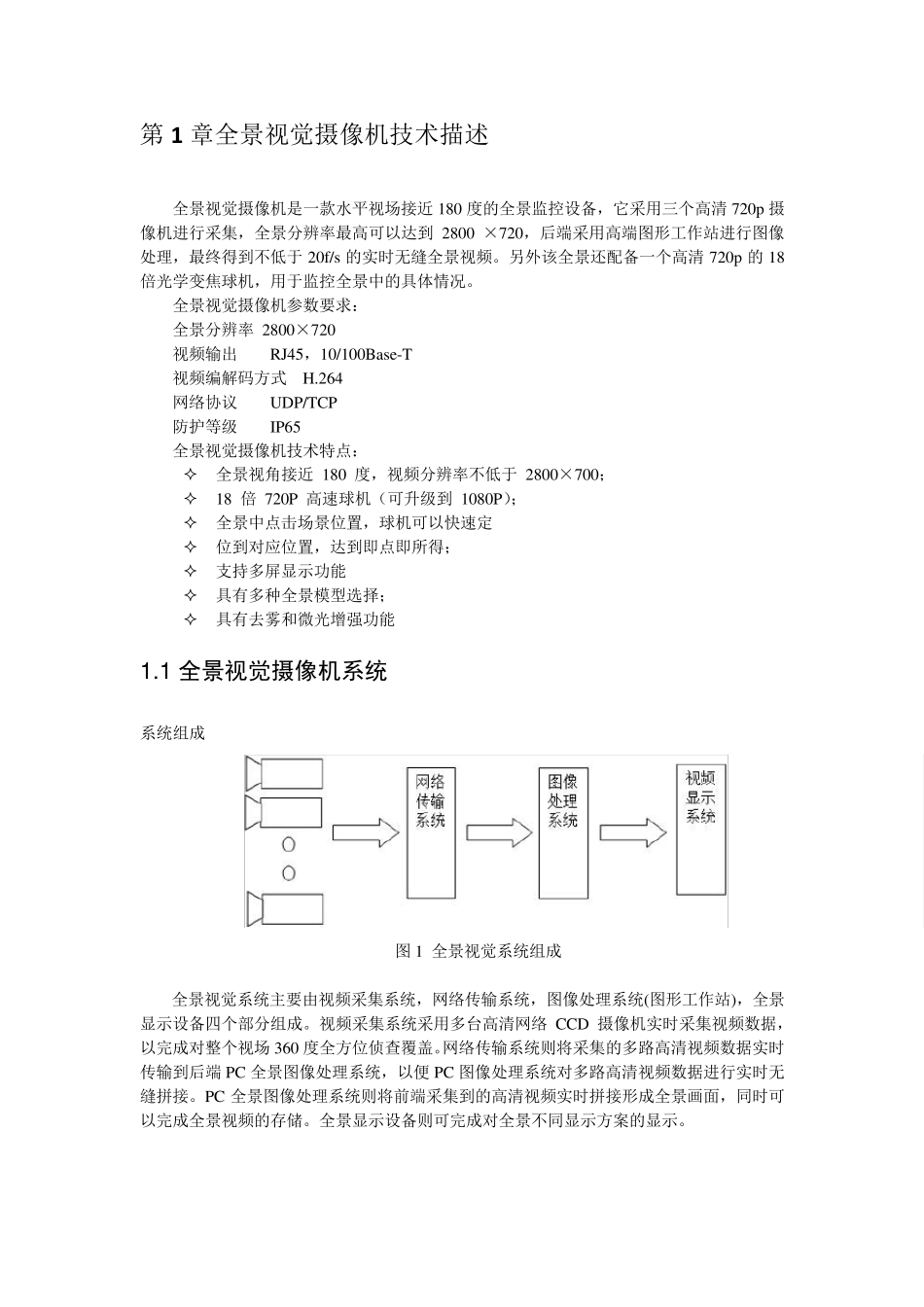

振芯科技 全景视觉系统技术方案 2 0 1 4 年 5 月 目录 第1章全景视觉摄像机技术描述 ................................................. 3 1.1全景视觉摄像机系统 .................................................. 3 1.2系统功能及主要技术指标 .............................................. 4 1.2.1系统主要功能 ................................................ 4 1.2.2主要技术指标 ................................................ 4 第2章适用场景展示 ........................................................... 4 第3章设备清单 ............................................................... 6 第1 章全景视觉摄像机技术描述 全景视觉摄像机是一款水平视场接近180 度的全景监控设备，它采用三个高清720p 摄像机进行采集，全景分辨率最高可以达到2800 ×720，后端采用高端图形工作站进行图像处理，最终得到不低于 20f/s 的实时无缝全景视频。另外该全景还配备一个高清720p 的18倍光学变焦球机，用于监控全景中的具体情况。 全景视觉摄像机参数要求： 全景分辨率 2800×720 视频输出 RJ45，10/100Base-T 视频编解码方式 H.264 网络协议 UDP/TCP 防护等级 IP65 全景视觉摄像机技术特点：  全景视角接近 180 度，视频分辨率不低于 2800×700；  18 倍 720P 高速球机（可升级到 1080P）；  全景中点击场景位置，球机可以快速定  位到对应位置，达到即点即所得；  支持多屏显示功能  具有多种全景模型选择；  具有去雾和微光增强功能 1 .1 全景视觉摄像机系统 系统组成 图 1 全景视觉系统组成 全景视觉系统主要由视频采集系统，网络传输系统，图像处理系统(图形工作站)，全景显示设备四个部分组成。视频采集系统采用多台高清网络 CCD 摄像机实时采集视频数据，以完成对整个视场360 度全方位侦查覆盖。网络传输系统则将采集的多路高清视频数据实时传输到后端 PC 全景图像处理系统，以便 PC 图像处理系统对多路高清视频数据进行实时无缝拼接。PC 全景图像处理系统则将前端采集到的高清视频实时拼接形成全景画面，同时可以完成全景视频的存储。全景显示设备则可完成对全景不同显示方案的显示。 系统架构 IP 网络前端全景设备前端全景设备移动指挥中心后方指挥中心图2 系统架构 1 .2 系统功能及主要技术指标 1.2...
