全站仪测量步骤(通用原理)

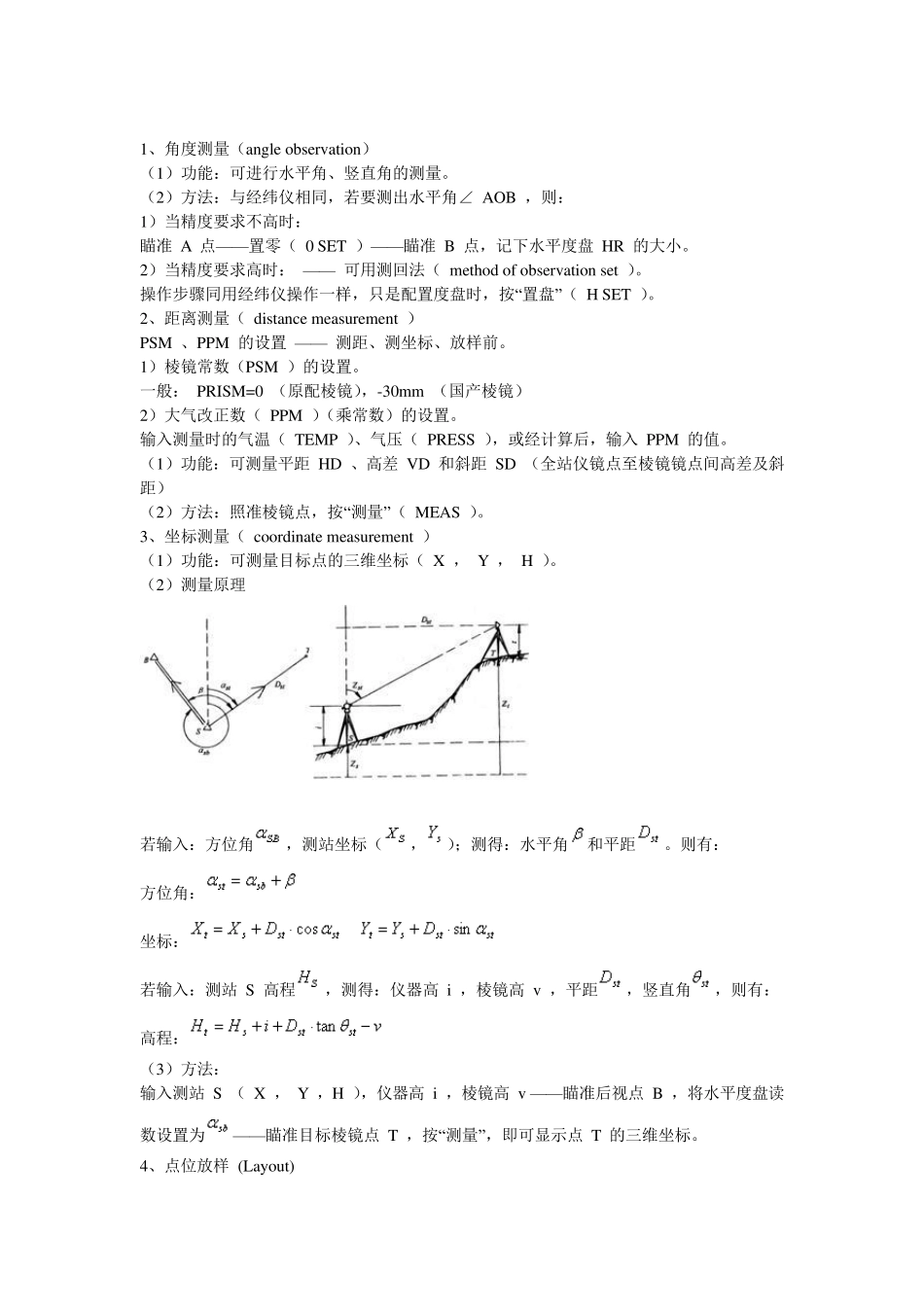

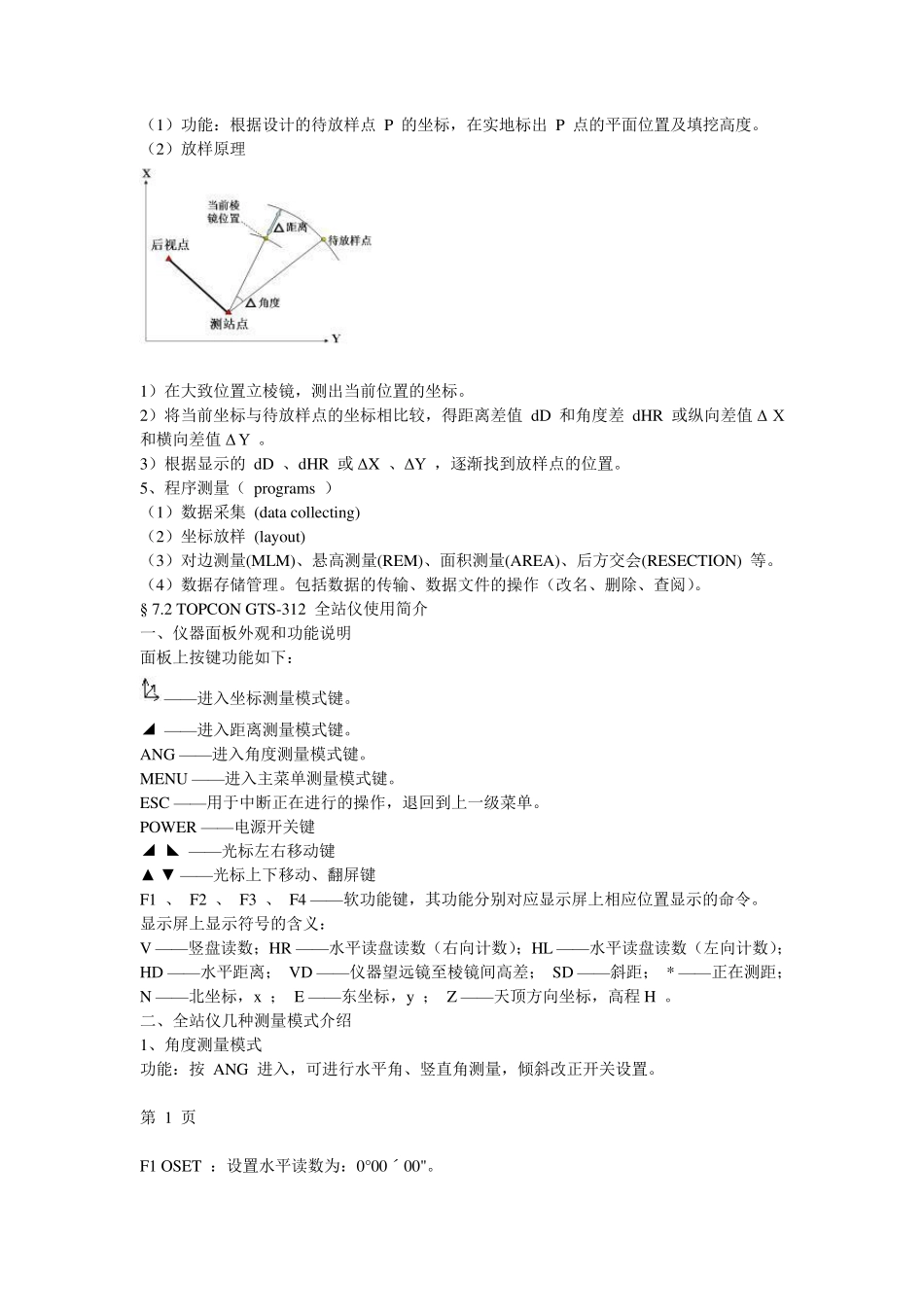

1、角度测量（angle observ ation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时： —— 可用测回法（ method of observ ation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measu rement ） PSM 、PPM 的设置 —— 测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。 3、坐标测量（ coordinate measu rement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理 若输入：方位角，测站坐标（，）；测得：水平角和平距。则有： 方位角： 坐标： 若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有： 高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。 4、点位放样 (Lay ou t) （1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。 2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR 或纵向差值 Δ X 和横向差值 Δ Y 。 3）根据显示的 dD 、dHR 或 ΔX 、ΔY ，逐渐找到放样点的位置。 5、程序测量（ programs ） （1）数据采集 (data collecting) （2）坐标放样 (layout) （3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。 （4）数据存储管理。包括数据的传输、数据文件的操作（改名、删除、查阅）。 § 7.2 TOPCON GTS-312 全站仪使用简介 一、仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键。 ◢ ...
