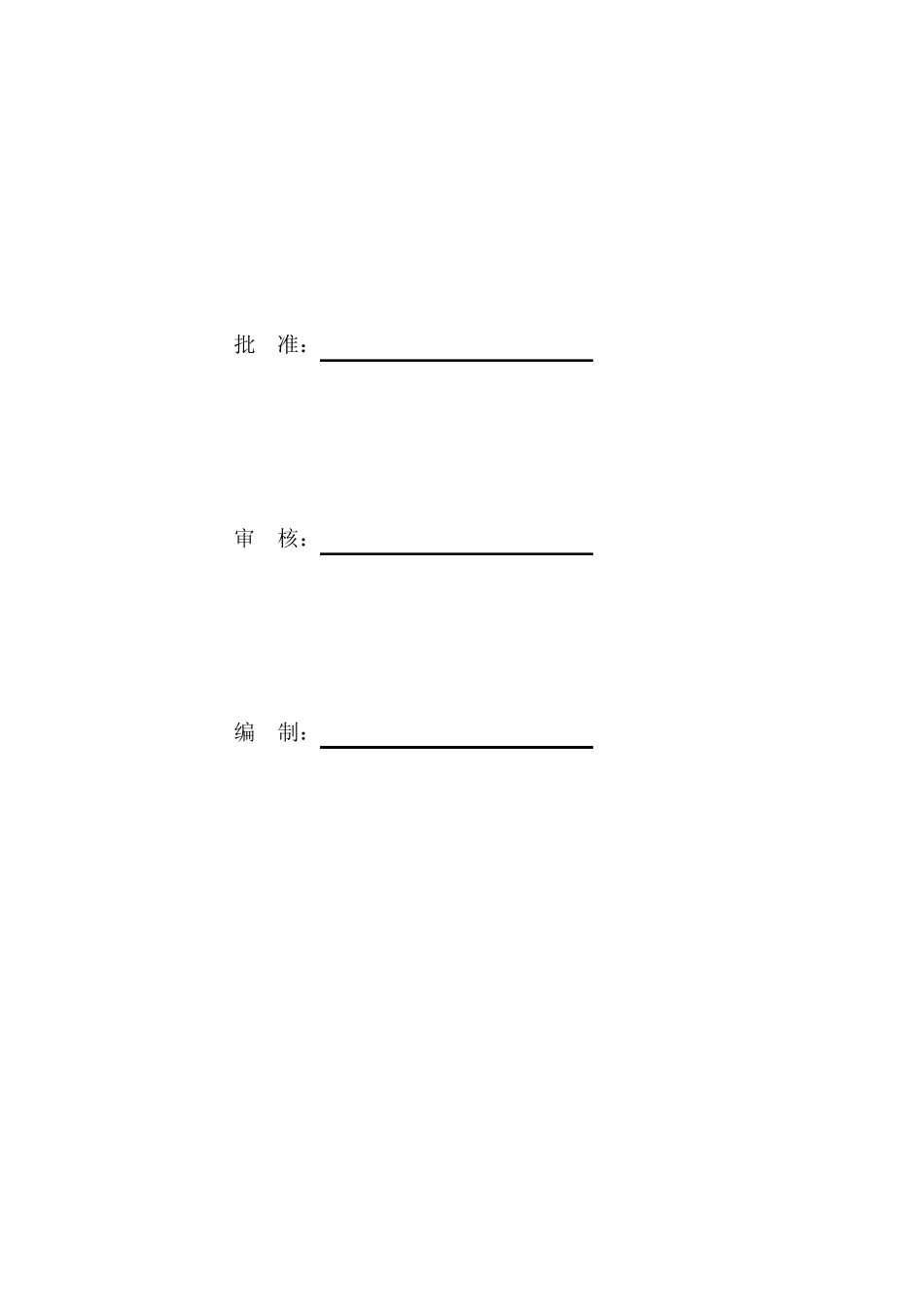

SJSB3 一般施工方案（ 措施） 报审表 工程名称：110kV棠阴变电站工程 编号：SJSB3 -019 致 烟台恒信电力工程管理咨询有限公司枣庄棠阴110kV输变电工程 监理项目部： 现报上全站防雷及接地作业指导书，请审查。 附件：全站防雷及接地作业指导书 施工项目部（章）： 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审查意见： 监理项目部（章）： 总监理工程师： 日 期： 注 本表一式_ _ _ _ 份，由施工项目部填报，监理项目部、施工项目部各存_ _ _ _ 份。 枣庄力源送变电工程有限公司 110kV棠阴变电站工程施工项目部 2011年 11月 批 准： 审 核： 编 制： 1 编制依据： 1.1《国家电网公司输变电工程施工工艺示范手册》变电工程分册 1.2《国家电网公司输变电工程达标投产考核办法》2005版 1.3《国家电网公司输变电优质工程评选办法（2008版）考核项目及评分标准库》 1.4《工程建设标准强制性条文》电力工程部分2006版 1.5枣庄力源电力设计有限公司设计的相关施工图纸、图纸会审及设计变更 1.6设备厂家的技术说明书、安装使用说明书及相关资料。 2 工程基本概况 110kV 棠阴变电站基建工程全站的屋内外接地及防雷接地工作。 3 施工组织 3.1 施工组织示意 3.2 施工组织机构： 3.2.1 施工负责人：负责全站防雷及接地施工整体工程的施工安全，工程质量、施工进度，保证全站防雷及接地施工，创精品工程。 3.2.2 施工技术员：负责全站防雷及接地施工整体工程的施工技术，落实工程质量技术标准及要求，填报各种施工技术资料。 3.2.3 施工质检员：负责全站防雷及接地施工整体工程的施工质量的监督检查，保证工程质量达标。 3.2.4 施工安全员：负责全站防雷及接地施工整体工程的施工安全，确保在施工过程中不出现任何人身、设备、质量事故。 3.2.5 施工人员：施工过程服从指挥，严格按照有关标准及厂家技术要求进行施工，确保施工质量，确保设备及人身安全。 4 全站防雷及接地施工的安装工艺标准 4.1 独立避雷针及引下线的安装 4.1.1、独立避雷针应设独立的集中接地装置，其接地电阻符合要求。当有困难时其接地装置应与接地网相连，但避雷针与主接地网的地下连接点至 35kV 及以下设备与主接地网的地下连接点，沿接地体的长度不的小于 15m 。 4.1.2、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于 3 米。当小于 3 ...
