全自动PAM絮凝剂制备系统

全自动PAM絮凝剂制备系统_第1页
1/6
全自动PAM絮凝剂制备系统_第2页
2/6
全自动PAM絮凝剂制备系统_第3页
3/6

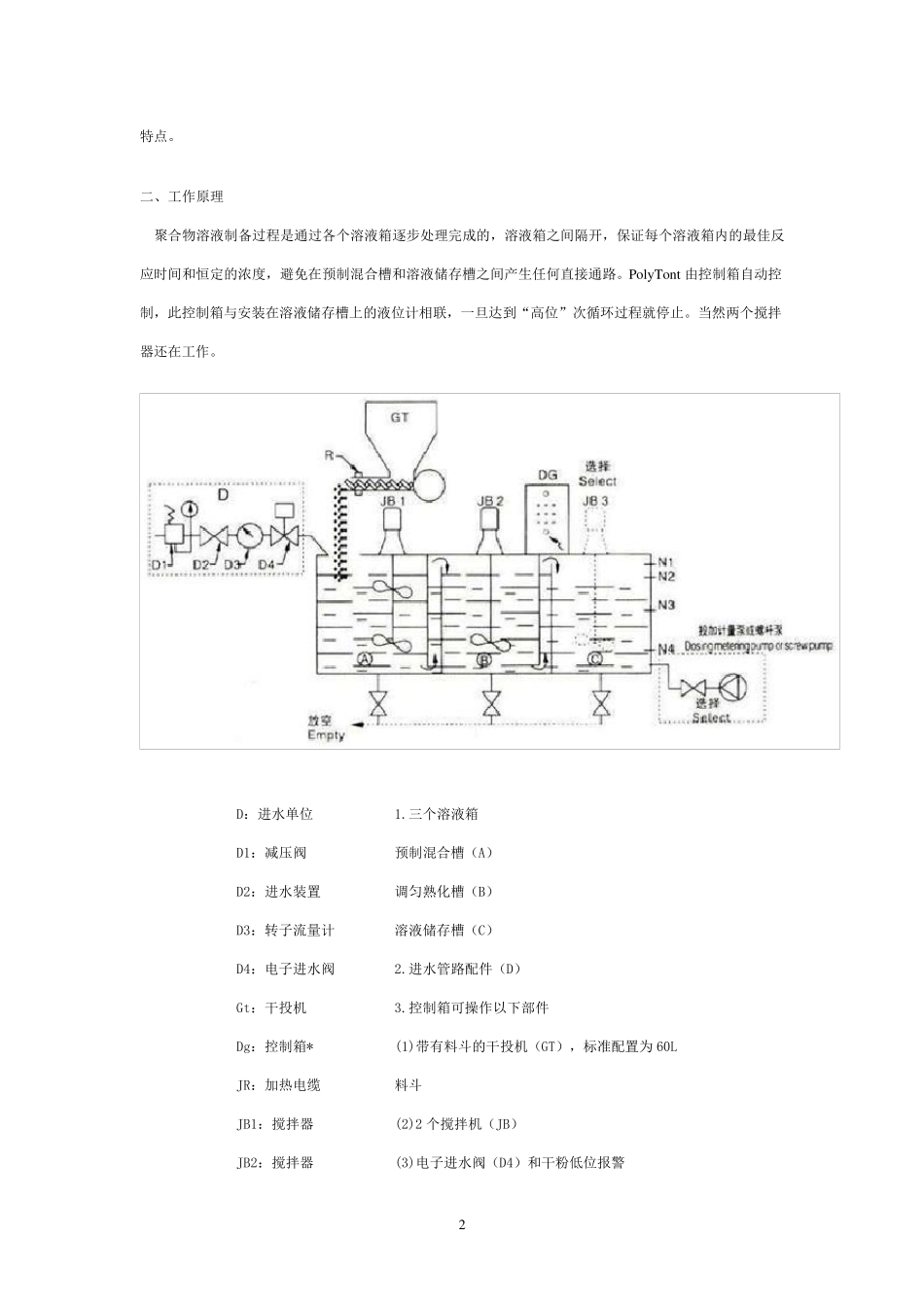

1 全自动PAM 絮凝剂制备系统 已阅:310 2008-8-2 9:14:53 \ 一、产品简介 全自动絮凝剂溶配加药装置是一个自动、连续式一体化的絮凝剂溶配及投药装置,配制溶液范围为0-4000 升/时,浓度为 0.1%-0.5%。 本装置由三腔式箱体、干粉投加系统、溶液搅拌系统、控制系统、液体投加系统构成。本装置是粉状高分子凝絮剂的自动连续配置及投加系统。干粉絮凝剂从螺旋推进器内进入速溶器内与清水进行预混,被湿润的物料进入配制槽进行搅拌稀释,按要求浓度进行配制;若为液态絮凝剂则由螺杆泵直接投加到配制槽中。配制过程中,进水量在流量计观测下必须相对稳定,从而保证在整个工作过程中,配制溶液浓度不变。 配制溶液从配制槽经熟化槽再进入储存槽,当储存槽液位处于高位时,配制过程自动停止,加药液过程继续,当溶液下降到中液位时,重新自动启动配料过程。配制槽和熟化槽均设置多桨叶搅拌器,充分保证絮凝剂的稀释和熟化。另外,储存槽溶液不足时会触及下液位报警系统,所有系统均停止,须手动加药及进水至中液位系统继续自动运行。本装置是由具有自动化程度高、性能稳定、工作可靠 菜 单 操 作简单 等 2 特点。 二、工作原理 聚合物溶液制备过程是通过各个溶液箱逐步处理完成的,溶液箱之间隔开,保证每个溶液箱内的最佳反应时间和恒定的浓度,避免在预制混合槽和溶液储存槽之间产生任何直接通路。Poly Tont 由控制箱自动控制,此控制箱与安装在溶液储存槽上的液位计相联,一旦达到“高位”次循环过程就停止。当然两个搅拌器还在工作。 D:进水单位 D1:减压阀 D2:进水装置 D3:转子流量计 D4:电子进水阀 Gt:干投机 Dg:控制箱* JR:加热电缆 JB1:搅拌器 JB2:搅拌器 1.三个溶液箱 预制混合槽(A) 调匀熟化槽(B) 溶液储存槽(C) 2.进水管路配件(D) 3.控制箱可操作以下部件 (1)带有料斗的干投机(GT),标准配置为 60L料斗 (2)2 个搅拌机(JB) (3)电子进水阀(D4)和干粉低位报警 3 JB3:搅拌器 N1:极高位 N2:高位 N3:低位 N4:极低位 3.干粉浸润装置 4.液位计 三、设备配置 1、干粉箱: 1套 2、三腔式预调、熟化、成药箱体 1台 3、文丘里(速溶器) 1台 4、可调式干粉加药器 1台 5、防干粉架桥装置 1台 6、断料报警器 1台 7、混合搅拌机 2台 8、成药液位控制计<高-中-低> 1 只 9、进水口流量计 1 只 10、进水口电磁阀 1只 11、出液管阀件组合 1套 12、...
