全自动洗衣机PLC控制课程设计

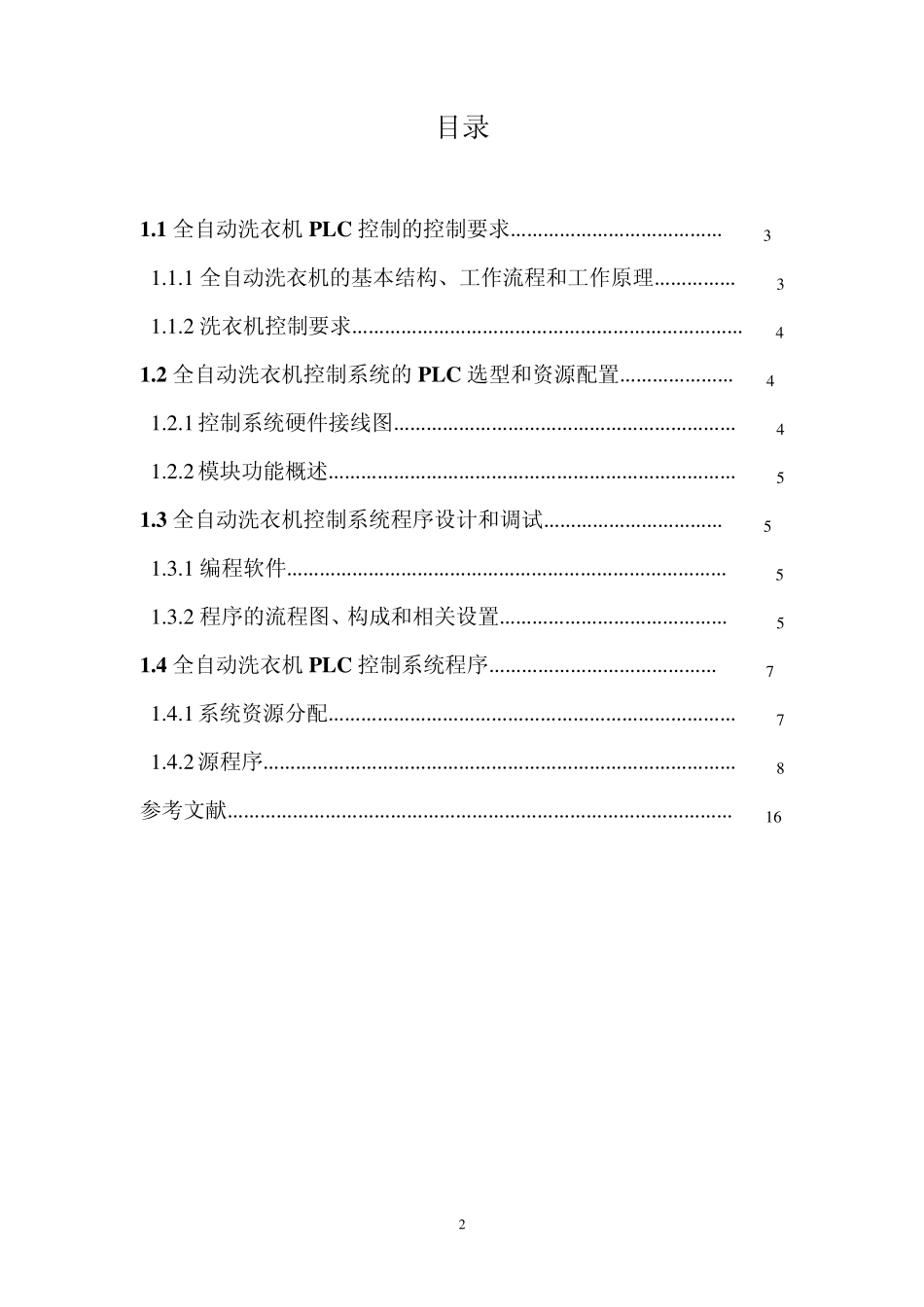

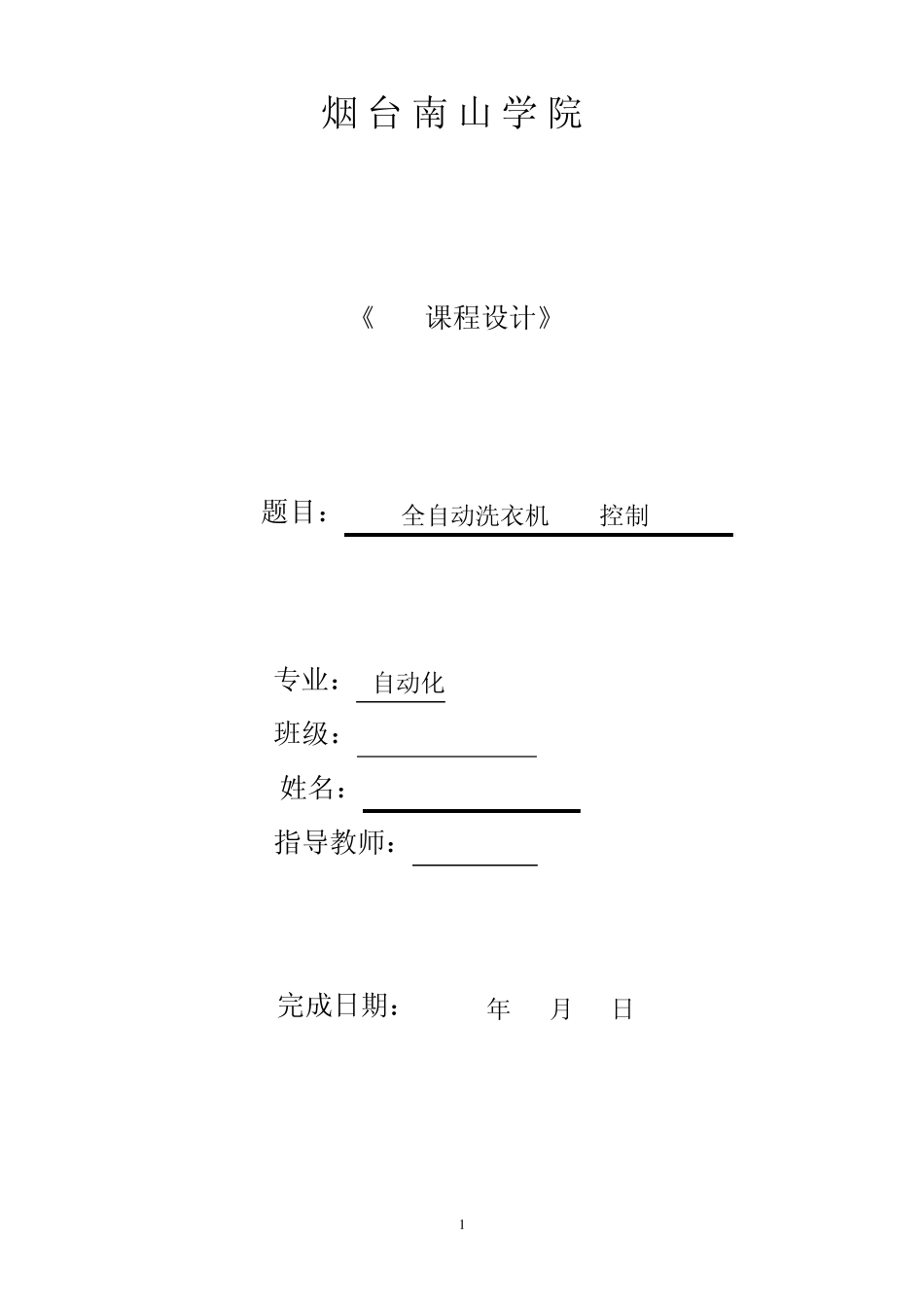

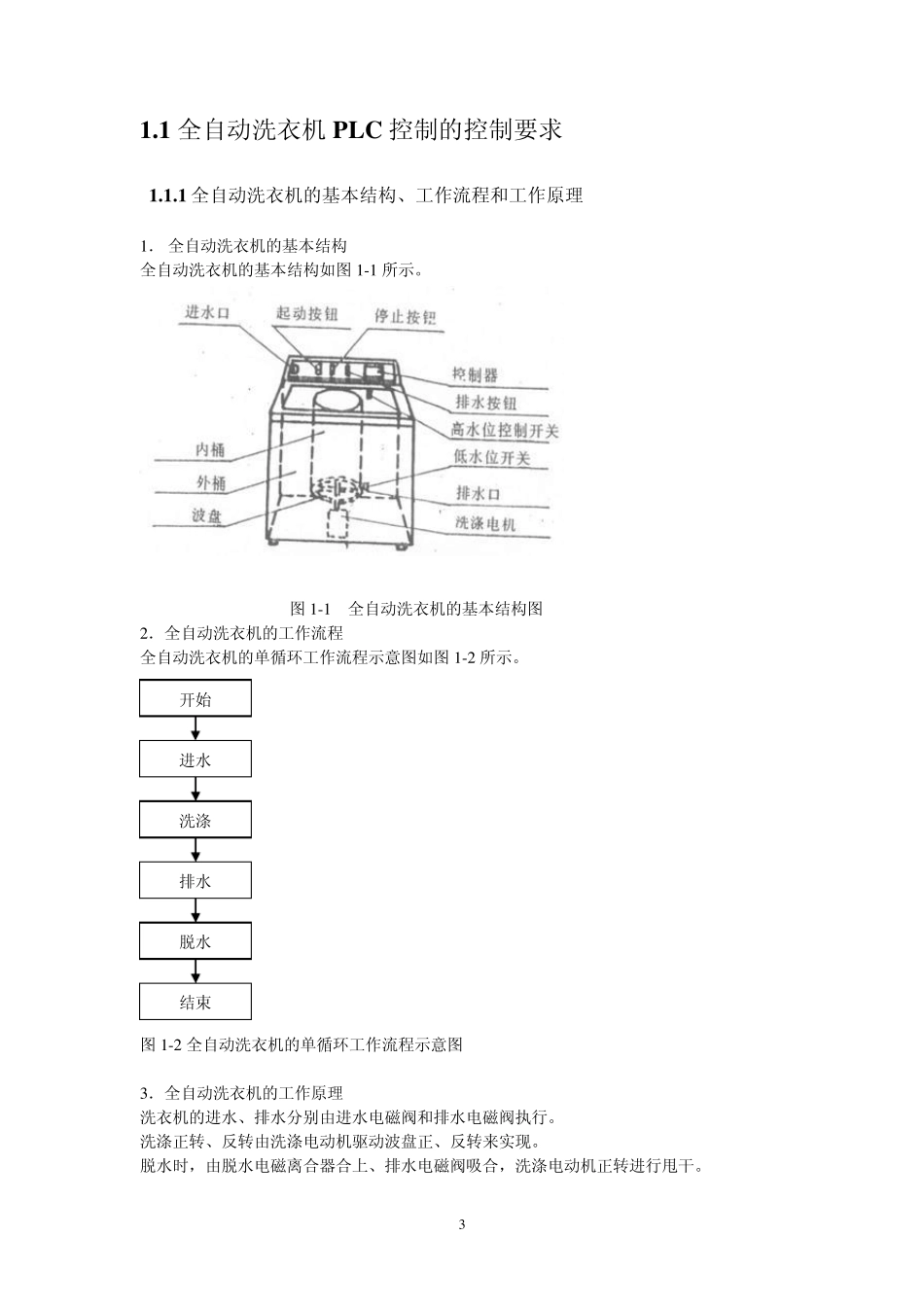

1 烟台南山学院 《PLC课程设计》 题目： 全自动洗衣机 PLC控制 专业： 自动化 班级： 姓名： 指导教师： 完成日期： 2010年 12月 08日 2 目录 1.1 全自动洗衣机PLC 控制的控制要求………………………………… 3 1 .1 .1 全自动洗衣机的基本结构、工作流程和工作原理…………… 3 1 .1 .2 洗衣机控制要求……………………………………………………………… 4 1.2 全自动洗衣机控制系统的PLC 选型和资源配置………………… 4 1 .2 .1 控制系统硬件接线图……………………………………………………… 4 1 .2 .2 模块功能概述………………………………………………………………… 5 1.3 全自动洗衣机控制系统程序设计和调试…………………………… 5 1 .3 .1 编程软件……………………………………………………………………… 5 1 .3 .2 程序的流程图、构成和相关设置…………………………………… 5 1.4 全自动洗衣机PLC 控制系统程序…………………………………… 7 1 .4 .1 系统资源分配………………………………………………………………… 7 1 .4 .2 源程序…………………………………………………………………………… 8 参考文献………………………………………………………………………………… 1 6 3 1.1 全自动洗衣机PLC 控制的控制要求 1.1.1 全自动洗衣机的基本结构、工作流程和工作原理 1 ． 全自动洗衣机的基本结构 全自动洗衣机的基本结构如图 1 -1 所示。 图 1 -1 全自动洗衣机的基本结构图 2 ．全自动洗衣机的工作流程 全自动洗衣机的单循环工作流程示意图如图 1 -2 所示。 图 1 -2 全自动洗衣机的单循环工作流程示意图 3 ．全自动洗衣机的工作原理 洗衣机的进水、排水分别由进水电磁阀和排水电磁阀执行。 洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现。 脱水时，由脱水电磁离合器合上、排水电磁阀吸合，洗涤电动机正转进行甩干。 结束 开始 脱水 排水 洗涤 进水 4 洗涤完成由蜂鸣器报警。 1.1.2 洗衣机控制要求 1.全自动洗衣机控制系统的要求: （1） 按下启动按扭及水位选择开关，开始进水直到高（中、 低）水 位，关水 （2） 2 秒后开始洗涤 （3） 洗涤时，正转 30 秒，停 2 秒，然后反转 30 秒，停 2 秒 （4） 如此循环 5 次，总共 320 秒后开始排水，排空后脱水30 秒 （5...
