全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N 个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声
全自动洗衣机由洗衣系统和控制电路组成
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心
图1 给出单片机Z86C09 组成的全自动洗衣机的控制电路
自动洗衣机的洗衣程序 洗衣机面板上有4 个按钮K1、K2、K5 和K6
K1 用于水流选择，分两档：普通水流与柔和水流； K2 用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程； K5 是暂停开关； K6 是洗衣程序选择键
洗衣程序分为标准程序和经济程序
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水
经济洗衣程序少一次漂洗和脱水过程
1．涤过程 通电后，洗衣机进入暂停状态，以便放好衣物
若不选择洗衣周期，则洗衣机从洗涤过程开始

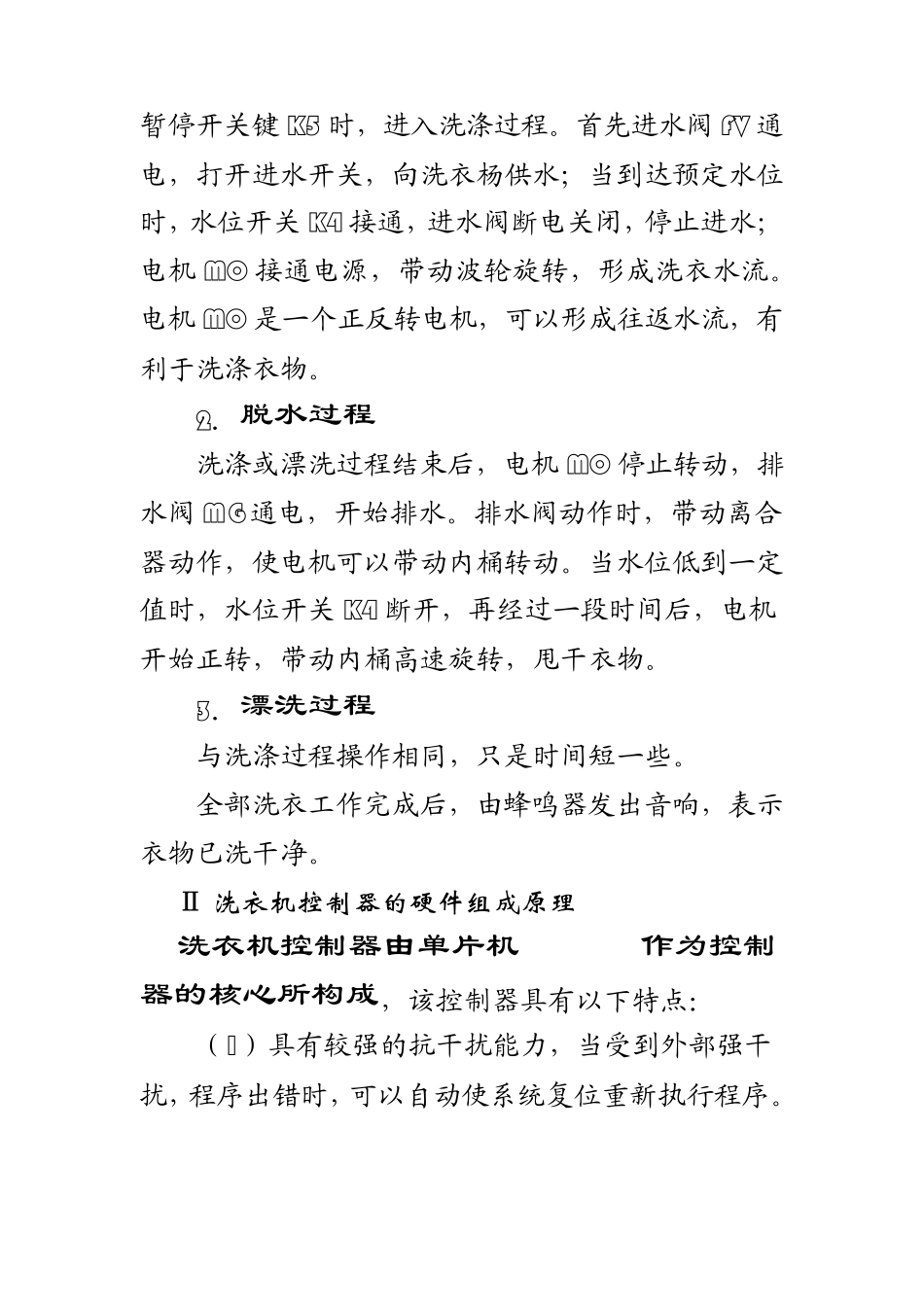

当按暂停开关键K5 时，进入洗涤过程
首先进水阀 FV通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4 接通，进水阀断电关闭，停止进水；电机 MO 接通电源，带动波轮旋转，形成洗衣水流
电机 MO 是一个正反转电机，可以形成往返水流，有利于洗涤衣物
2．脱水过程 洗涤或漂洗过程结束后，电机 MO 停止转动，排水阀 MG 通电，开始排水
排水阀动作时，带动离合器动作，使电机可以带动内桶转动
当水位低到一定值时，水位开关K4 断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物
3．漂洗过程 与洗涤过程操作相同，只是时间短一些
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净

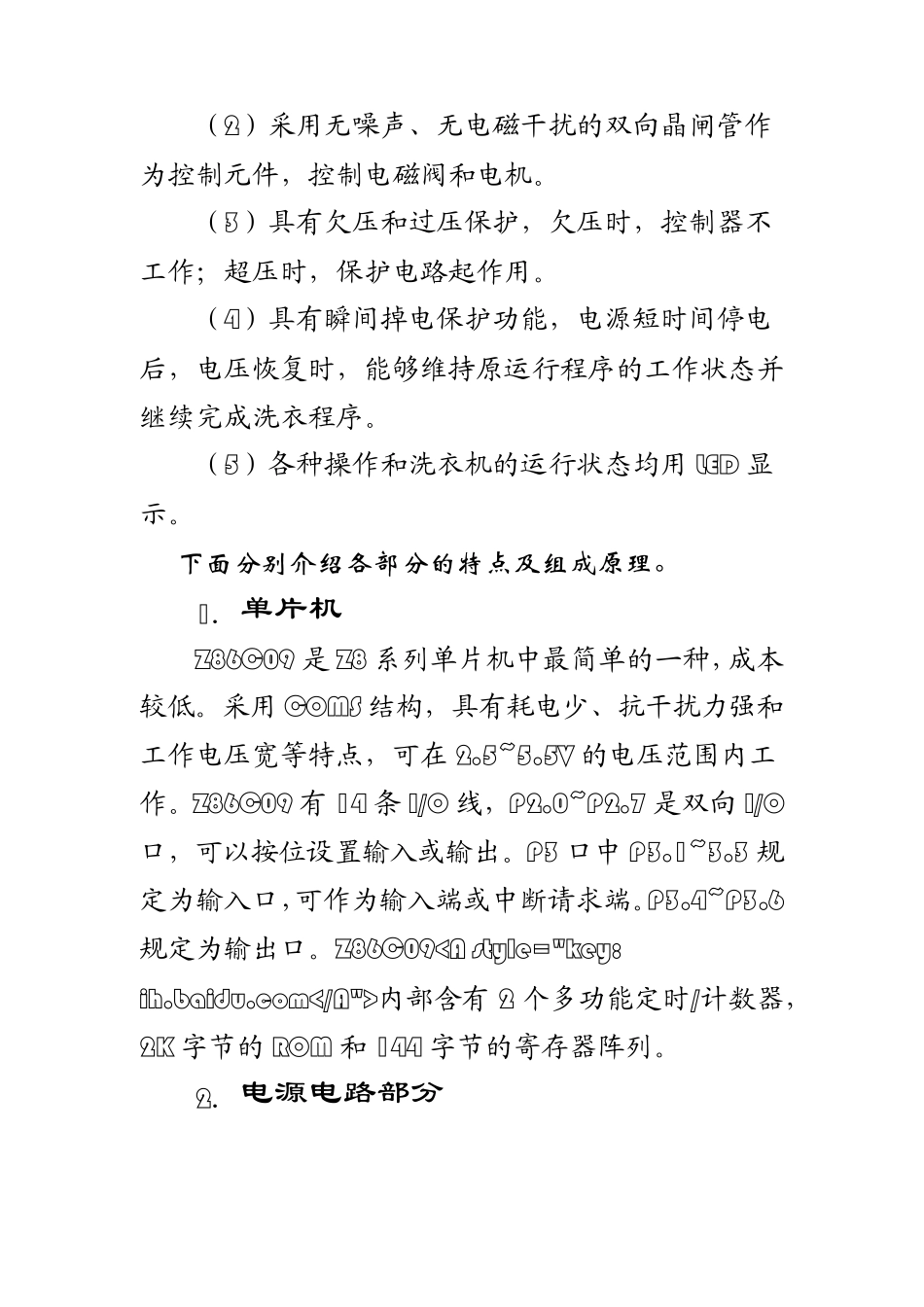

洗衣机控制器的硬件组成原理 洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点： （1）具有较强的抗干扰能力，当受
