砖砌体专项施工方案VIP免费

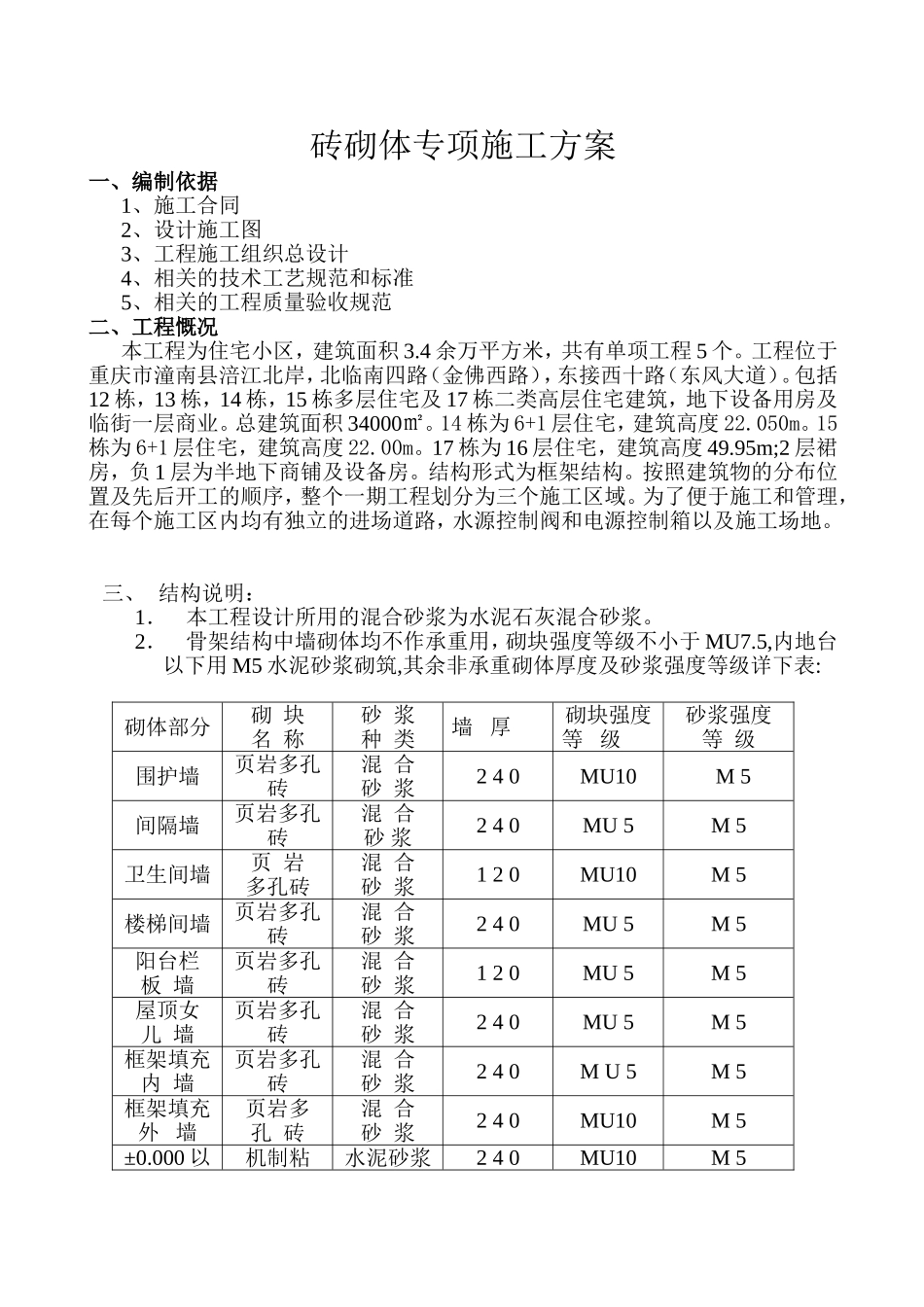

砖砌体专项施工方案一、编制依据1、施工合同2、设计施工图3、工程施工组织总设计4、相关的技术工艺规范和标准5、相关的工程质量验收规范二、工程慨况本工程为住宅小区，建筑面积3.4余万平方米，共有单项工程5个。工程位于重庆市潼南县涪江北岸，北临南四路（金佛西路），东接西十路（东风大道）。包括12栋，13栋，14栋，15栋多层住宅及17栋二类高层住宅建筑，地下设备用房及临街一层商业。总建筑面积34000㎡。14栋为6+1层住宅，建筑高度22.050m。15栋为6+1层住宅，建筑高度22.00m。17栋为16层住宅，建筑高度49.95m;2层裙房，负1层为半地下商铺及设备房。结构形式为框架结构。按照建筑物的分布位置及先后开工的顺序，整个一期工程划分为三个施工区域。为了便于施工和管理，在每个施工区内均有独立的进场道路，水源控制阀和电源控制箱以及施工场地。三、结构说明：1．本工程设计所用的混合砂浆为水泥石灰混合砂浆。2．骨架结构中墙砌体均不作承重用，砌块强度等级不小于MU7.5,内地台以下用M5水泥砂浆砌筑,其余非承重砌体厚度及砂浆强度等级详下表:砌体部分砌块名称砂浆种类墙厚砌块强度等级砂浆强度等级围护墙页岩多孔砖混合砂浆240MU10M5间隔墙页岩多孔砖混合砂浆240MU5M5卫生间墙页岩多孔砖混合砂浆120MU10M5楼梯间墙页岩多孔砖混合砂浆240MU5M5阳台栏板墙页岩多孔砖混合砂浆120MU5M5屋顶女儿墙页岩多孔砖混合砂浆240MU5M5框架填充内墙页岩多孔砖混合砂浆240MU5M5框架填充外墙页岩多孔砖混合砂浆240MU10M5±0.000以机制粘水泥砂浆240MU10M5下墙体土砖3.钢筋砼墙或柱与砌体用2￠6钢筋连结,该钢筋沿墙或柱高度每隔500预埋,锚入砼墙或柱内200,外伸1000(抗震设防)若墙垛长不足上述长度,则伸满墙垛长度,而末端需弯直钩.4.砌体墙中的门窗洞及设备预留孔洞,其洞顶均需设过梁,过梁除图中另有注明外,统一按下述处理:①当洞宽为1200以下时,用钢筋砼过梁,梁宽墙厚相同,梁高取60㎜,底钢筋2￠10,分布钢筋￠6@200,梁的支座长度大于等于250,砼用C20.②当洞宽为1200~1800时用钢筋砼过梁,梁宽同墙厚,梁高取120㎜,底筋2￠12,架立钢筋2￠8,箍筋￠6@200,梁的支座长度大于等于250,砼用C20.③当洞宽大于1800时用钢筋砼过梁,梁宽同墙厚,梁高取1/8洞宽,底筋3￠14,架立筋2￠10,箍筋￠6@200,,梁的支座长度大于370,砼用C20.④当洞顶与结构梁(板)底的距离小于上述各类过梁的高度时,过梁与结构梁(板)浇成整体,如图三.TZ(或GZ)梁箍与楼层当箍同当为楼板时￠6@200,35d2￠6500.承托梁加2￠16楼层梁或楼板250250图二楼梯支柱和构造柱图三过梁与结构梁连成整体四、材料选择a)水泥选用大厂水泥，水泥进场使用前，应分批对其强度、安定性进行复验。检验批应同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按其结果使用。不同品种的水泥，不得混合使用。b)砂：选用中砂，并应做含泥量试验，且不得含有杂物。c)多孔砖：进场后外观检测合格并有出厂合格证、应取样对其强度试验，合格后方可使用，其规格：90×115×240。d)取水泥、砂子送有资格对外试验室作砂浆配合比报告，符合要求后方可使用。e)石灰膏、电石膏等应防止受冻，且应经融化后使用。五、施工准备a)体拉接筋、构造柱、过梁钢筋经验收合格。b)砌块排列图经监理工程师批准，非整砖（由厂家供应）及预埋木砖的预制砼砌块检验合格，木砖必须经防腐处理。c)已向施工班组进行技术交底。d)砌筑前技术员要熟悉图纸对楼层上的轴线、标高已抄测完毕，并经检查验收合格，作好门窗洞口外框线及标高线。e)准备好架板、马凳、水平杆、立杆、皮数杆。f)砌筑前对砌块进行浇水湿润，以浸入砖表面5㎜为宜。g)砂浆应集中制备，稠度8-12㎝，采用重量比，搅拌时间不少于1.5mim六、操作工艺和技术要求1．工艺流程：墙体放线、找标高、立皮数杆砌四线标准砖砌块预排砌筑砌块勾缝2．砌体的组砌方法及要求：（1）按砌体的每皮高度制作皮数杆，皮数杆用30×50㎜木料制作，上面注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高：皮数杆间距5～10米，转角处均应设立，一般距墙皮或墙角50㎜为宜，皮数杆应垂直、牢...
