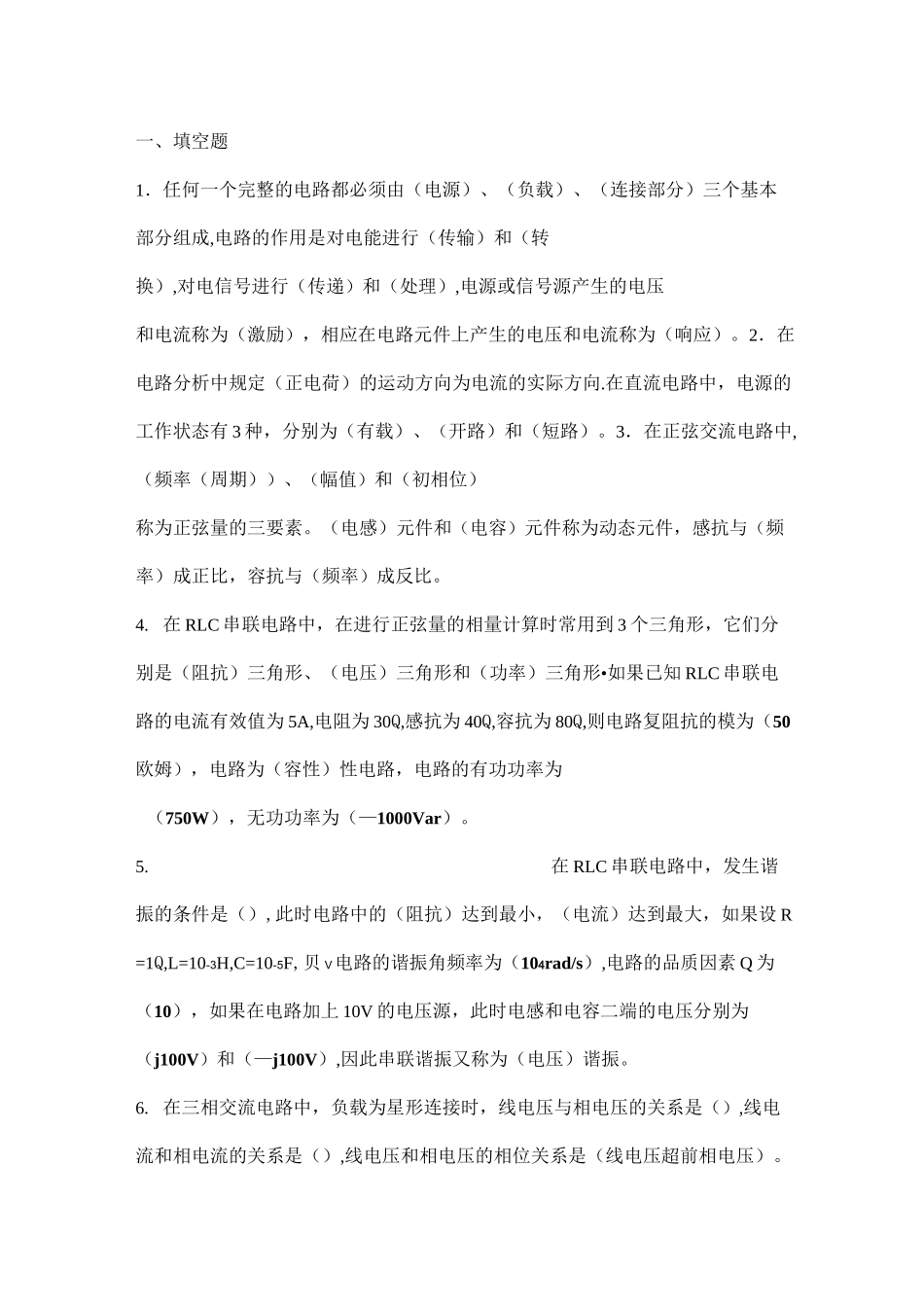

一、填空题1．任何一个完整的电路都必须由（电源）、（负载）、（连接部分）三个基本部分组成,电路的作用是对电能进行（传输）和（转换）,对电信号进行（传递）和（处理）,电源或信号源产生的电压和电流称为（激励），相应在电路元件上产生的电压和电流称为（响应）
2．在电路分析中规定（正电荷）的运动方向为电流的实际方向
在直流电路中，电源的工作状态有 3 种，分别为（有载）、（开路）和（短路）
3．在正弦交流电路中,（频率（周期））、（幅值）和（初相位）称为正弦量的三要素
（电感）元件和（电容）元件称为动态元件，感抗与（频率）成正比，容抗与（频率）成反比
在 RLC 串联电路中，在进行正弦量的相量计算时常用到 3 个三角形，它们分别是（阻抗）三角形、（电压）三角形和（功率）三角形•如果已知 RLC 串联电路的电流有效值为 5A,电阻为 30Q,感抗为 40Q,容抗为 80Q,则电路复阻抗的模为（50欧姆），电路为（容性）性电路，电路的有功功率为（750W），无功功率为（—1000Var）
在 RLC 串联电路中，发生谐振的条件是（）,此时电路中的（阻抗）达到最小，（电流）达到最大，如果设 R=1Q,L=10-3H,C=10-5F,贝 V电路的谐振角频率为（104rad/s）,电路的品质因素 Q 为（10），如果在电路加上 10V 的电压源，此时电感和电容二端的电压分别为（j100V）和（—j100V）,因此串联谐振又称为（电压）谐振
在三相交流电路中，负载为星形连接时，线电压与相电压的关系是（）,线电流和相电流的关系是（）,线电压和相电压的相位关系是（线电压超前相电压）

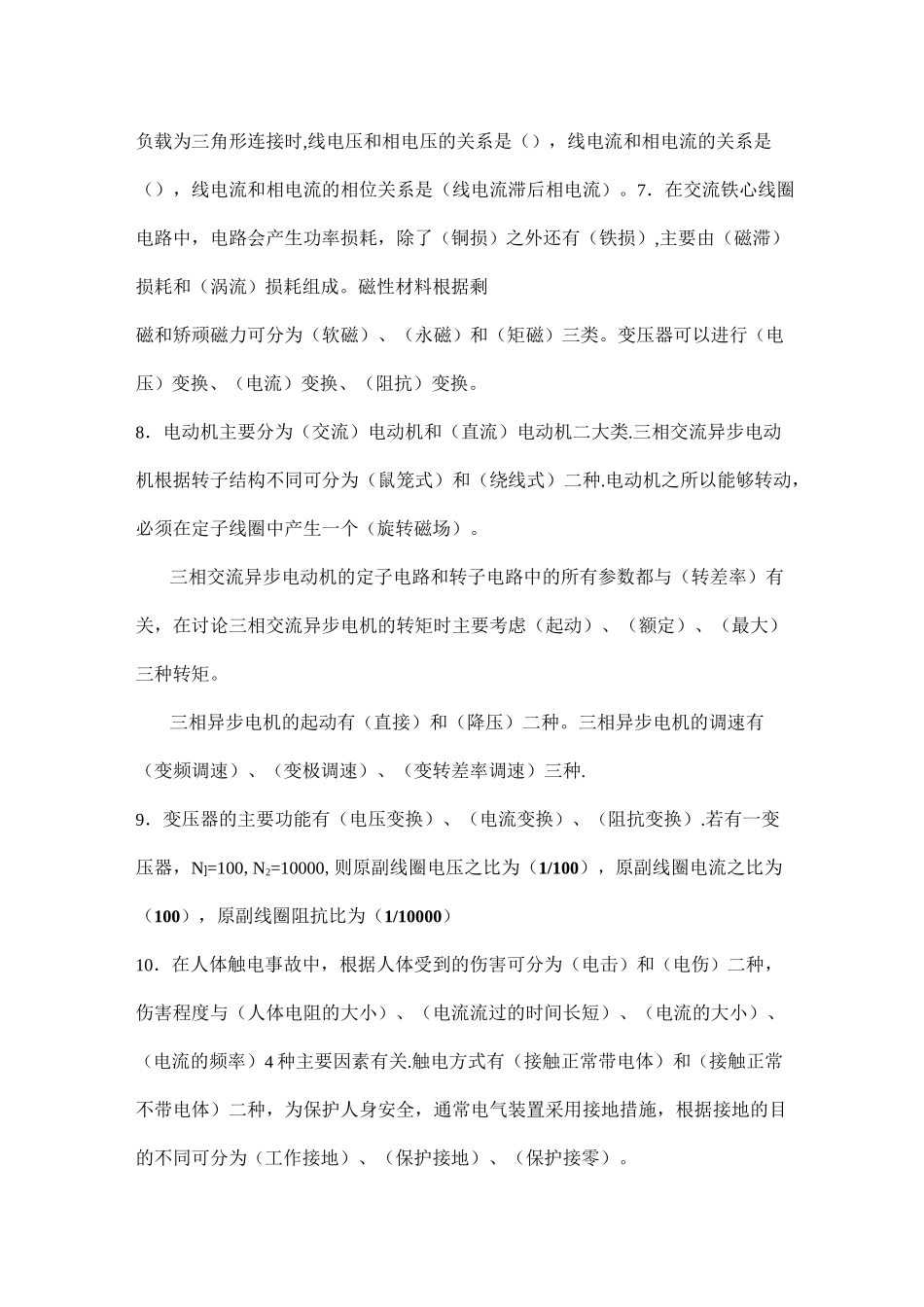

负载为三角形连接时,线电压和相电压的关系是（），线电流和相电流的关系是（），线电流和相电流的相位关系是（线电流滞后相电流）
7．在交流铁心线圈电路中，电路会产生功率损耗，除了（铜损）之外还有（铁损）,主
