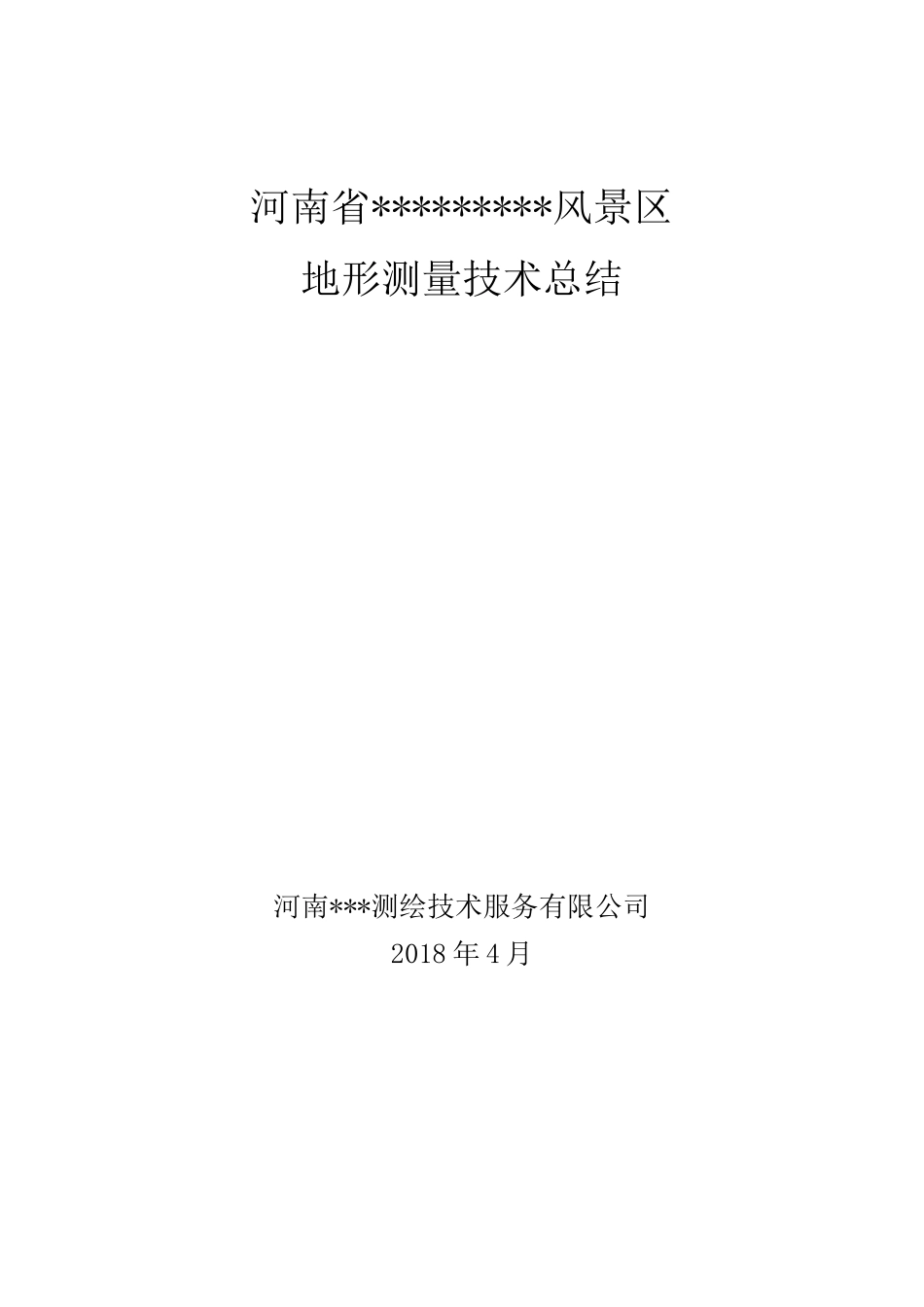

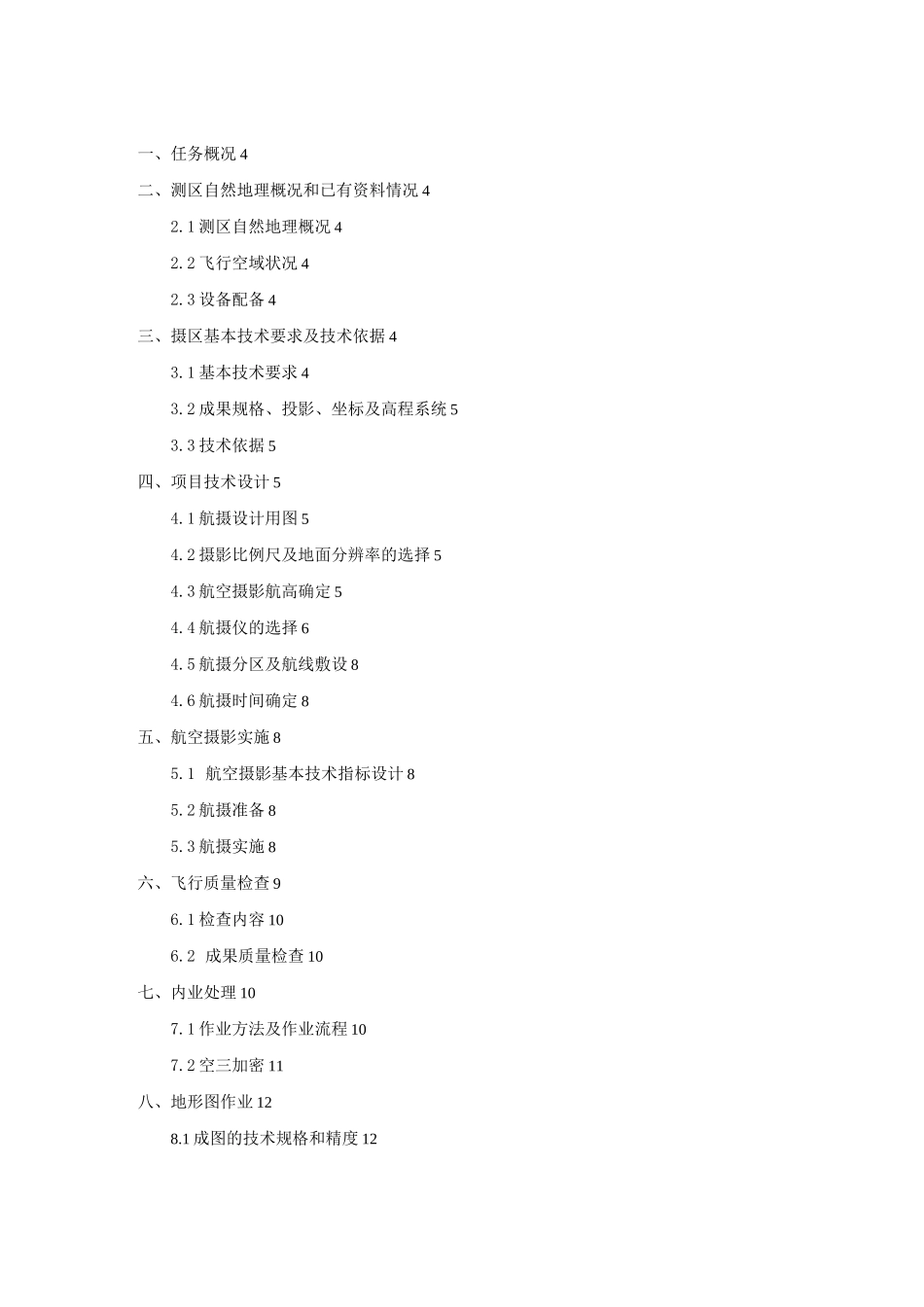

河南省*********风景区地形测量技术总结河南***测绘技术服务有限公司2018 年 4 月一、任务概况 4二、测区自然地理概况和已有资料情况 42.1 测区自然地理概况 42.2 飞行空域状况 42.3 设备配备 4三、摄区基本技术要求及技术依据 43.1 基本技术要求 43.2 成果规格、投影、坐标及高程系统 53.3 技术依据 5四、项目技术设计 54.1 航摄设计用图 54.2 摄影比例尺及地面分辨率的选择 54.3 航空摄影航高确定 54.4 航摄仪的选择 64.5 航摄分区及航线敷设 84.6 航摄时间确定 8五、航空摄影实施 85.1 航空摄影基本技术指标设计 85.2 航摄准备 85.3 航摄实施 8六、飞行质量检查 96.1 检查内容 106.2 成果质量检查 10七、内业处理 107.1 作业方法及作业流程 107.2 空三加密 11八、地形图作业 128.1 成图的技术规格和精度 128.2 地形图符号及注记 128.3 地形图的精度 128.4 像片调绘 128.5 地形图作业实施 13九、质量控制 159.1 质量目标 159.2 质量保证措施 159.3 产品检验 16一、任务概况应河南省***要求，河南***测绘技术服务有限公司承接了河南省*********风景区 1:500 地形图测绘，目的是为该风景区下一步开发提供基础地形图资料。二、测区自然地理概况和已有资料情况2.1 测区自然地理概况测区位于及其附近，内有村村通公路与县道***连通，西部为***高速，东部为***，交通比较便利。测区共分为两个区域，其中东北部为村庄区域，约 0.46 平方千米；西南部为******景区所在地，总面积约 4.6 平方千米。测区内缓坡丘陵、山地与高山地相互衔接，东北部小块测区主要为村庄及农田，整体地势西南高东北低，海拔标高 275-369m。西南部大块测区主要为山地，高山地，测区内主要为景区修建的建筑物、栈道、悬索桥、滑梯等休闲娱乐设施，有少量缓坡耕地；地形起伏较大，整体地势西南高东北低，海拔标高 340-982m2.2 飞行空域状况测区位于山区区域，无人机飞行高度相对于最高点 300 米，平均高度 300 米属于开放的低空空域。附近没有军事区域，无民用机场，不在机场空域，民航航路上。飞行空域情况良好。2.3 设备配备本项目投入仪器设备：硬件设备1) RTKGPS 设备两台套2) 全数字摄影测量工作站3) 瑞士 wingtraone 无人机一架软件设备1) 瑞士全数字摄影测量采编一体化系统 PostflightTerra3D2) 成图系统软件南方 cass7.1三、摄区基本技术要求及技术依据3.1 基本技术要求（1...
