煤矿井下接地装置敷设标准

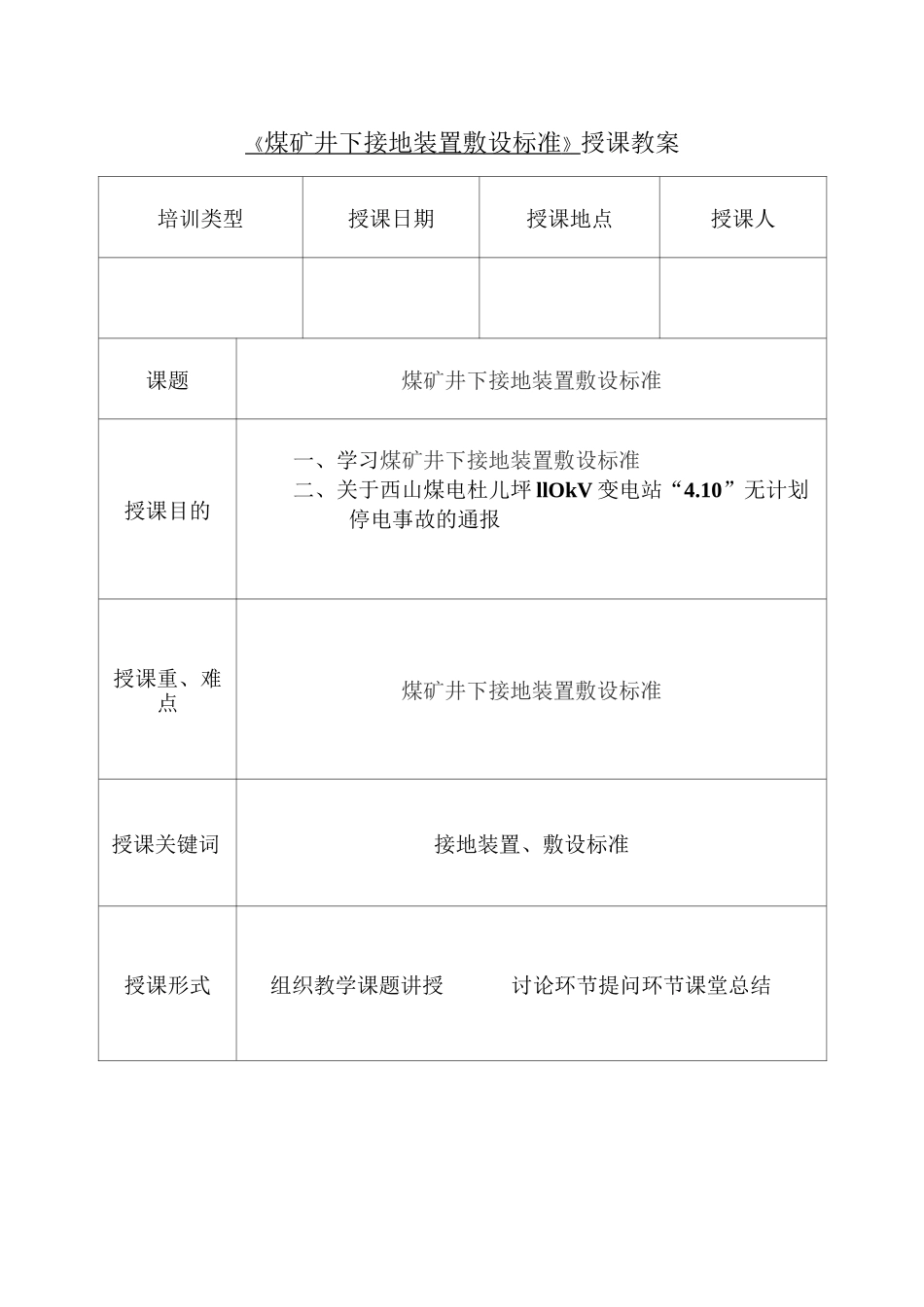

《 煤矿井下接地装置敷设标准 》 授课教案培训类型授课日期授课地点授课人课题煤矿井下接地装置敷设标准授课目的一、学习煤矿井下接地装置敷设标准二、关于西山煤电杜儿坪 llOkV 变电站“4.10”无计划停电事故的通报授课重、难点煤矿井下接地装置敷设标准授课关键词接地装置、敷设标准授课形式组织教学课题讲授讨论环节提问环节课堂总结规格：S20.75m2厚度上 5mm授课内容、授课内容：煤矿井下接地装置敷设标准、材料要求1、主接地极：钢板 2 块2、主接地母线:(1)扁铁规格：S$100mm2厚度上 4mm 截(2) 镀锌钢绞规格：S$100mm2截(3)铜线规格：S$50mm2截3、局部接地极：钢管规格：直径 222mm 长度 21m 孔直径$5mm 孔数：10 个眼4、辅助接地母线：(1) 扁铁规格：S$50mm2厚度上 4mm截课堂主要教学内组织授崔晋(2) 镀锌钢绞规格：S$50mm2截(3) 铜线规格：S$25mm2截5、接地导线、连接导线：(1) 裸铜线：S$25mm2截(2) 镀锌钢绞：S$50mm2截(3) 扁钢：S$50mm2厚度$4mm截6、辅助接地极：钢管规格：直径 222mm 长度 21m 孔直径$5mm 孔数：10 个眼7、辅助连接导线：废旧电缆规格：有效 S26mm2截(二)、相关要求1、制作(1) 制作单位根据连队要求，对照规定材料标准合理选择材料。(2) 主接地母线和辅助接地母线使用扁铁时，“…”型(顺长)接口之间的重复压接长度不小于 100mm。“匚”型连接处使用三角形连接，扁铁上100mm 处打一个 014 的孔，用扁铁连接。(3) 接地线和连接导线使用 S 截上 50mm2的镀锌钢绞，两端头使用铜接线鼻固定。2、敷设地点(1) 井下中央变电所(2) 采区变电所(3) 机电设备硐室和单独装设的高压电气设备(包括高压接线盒)(4) 低压配电点装有三台及三台以上的地点(包括设备平台)(5) 无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷、(胶带运输巷)、以及由变电所单独供电的掘进工作面，至少应分别设置 1个局部接地极。3、安装形式（1）中央变电所参考图 1-1。（2）采区变电所和机电硐室参考图 2-1。.（3）低压配电点或装有三台及三台以上的电气设备参考图 2-2。（4）盘区水仓参考图 2-3。（5）高压接线盒和单独安装的高压电气设备参考图 2-4。（6）照明综保及低压馈电参考图 3-1。4、安装要求（1）主接地母线、辅助接地母线使用扁铁、镀锌钢绞或铜线。（2）连接导线、接地导线根据现场情况选择扁铁、镀锌钢绞或铜线。（3）三台以上电气设备（包括开关、电机）外壳上的接地螺栓用导线...
