结构实体检测方案(五项检测方案)

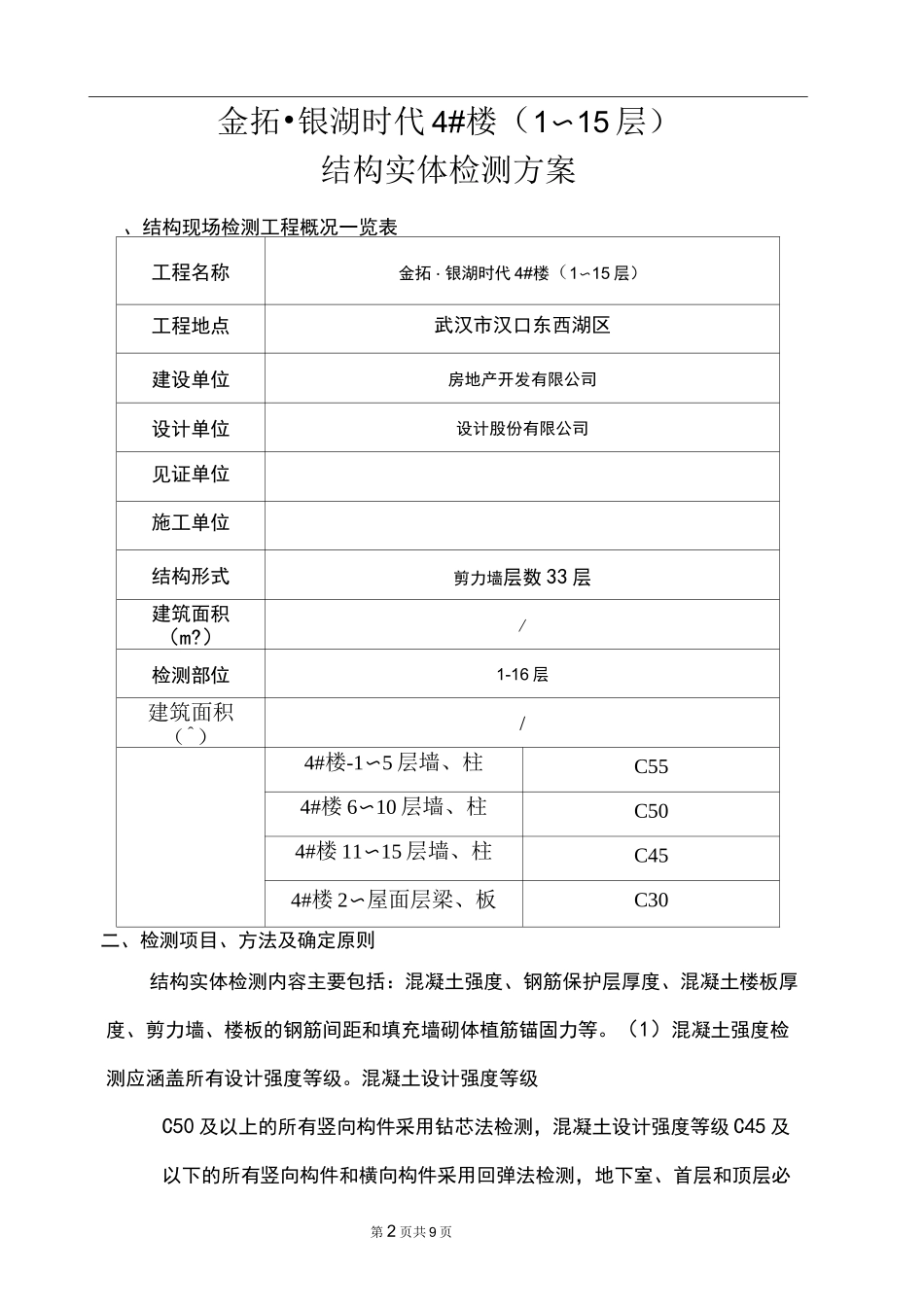

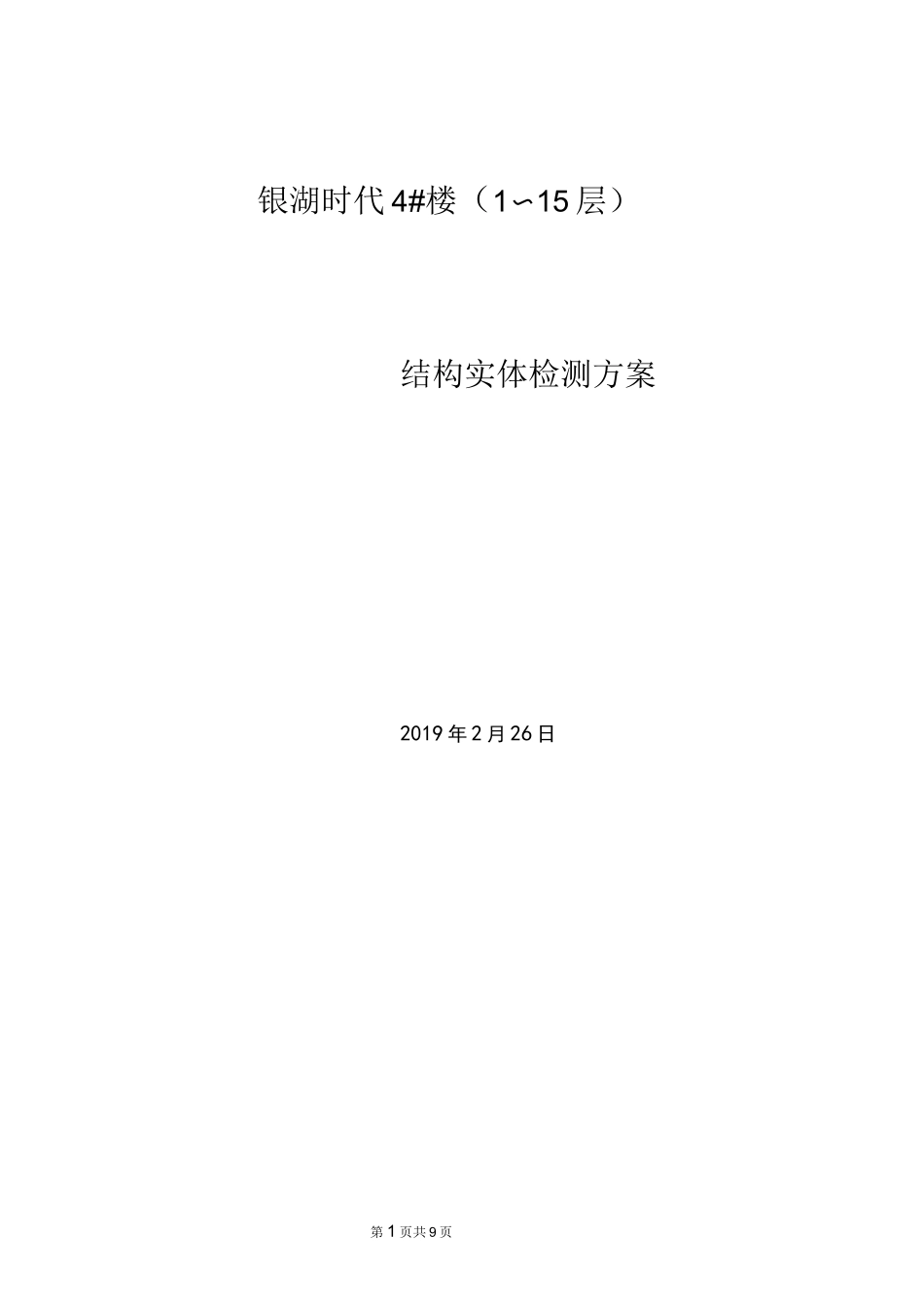

第 1 页共 9 页银湖时代 4#楼（1〜15 层）结构实体检测方案2019 年 2 月 26 日第 2 页共 9 页金拓•银湖时代 4#楼（1〜15 层）结构实体检测方案、结构现场检测工程概况一览表工程名称金拓・银湖时代 4#楼（1〜15 层）工程地点武汉市汉口东西湖区建设单位房地产开发有限公司设计单位设计股份有限公司见证单位施工单位结构形式剪力墙层数 33 层建筑面积（m?）/检测部位1-16 层建筑面积（^）/4#楼-1〜5 层墙、柱C554#楼 6〜10 层墙、柱C504#楼 11〜15 层墙、柱C454#楼 2〜屋面层梁、板C30二、检测项目、方法及确定原则结构实体检测内容主要包括：混凝土强度、钢筋保护层厚度、混凝土楼板厚度、剪力墙、楼板的钢筋间距和填充墙砌体植筋锚固力等。（1）混凝土强度检测应涵盖所有设计强度等级。混凝土设计强度等级C50 及以上的所有竖向构件采用钻芯法检测，混凝土设计强度等级 C45 及以下的所有竖向构件和横向构件采用回弹法检测，地下室、首层和顶层必第 3 页共 9 页须检测。回弹法检测时要求测区表面为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。2) 钢筋保护层厚度可采用电磁感应法或剔凿法检测，对非悬挑梁板类构件应各抽取构件数量的 2％且不少于 5 个构件进行检验；对悬挑梁应抽取构件数量的 5％且不少于 10 个构件进行检验，当悬挑梁数量少于 10 个时，应全数检验；对悬挑板应抽取构件数量的 10％且不少于 20 个构件进行检验，当悬挑板数量少于 20 个时，应全数检验；对选定的梁构件应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件应抽取不少于 6 根纵向受力钢筋的保护层厚度进行检验。对每根钢筋应选择有代表性的不同部位量测 3 点取平均值。3) 混凝土楼板厚度可采用电磁感应法或钻芯法检测，检测楼板应按有代表性的自然间抽取 1％且不应少于 3 间，每块板检测三个点，悬挑板取距离支座0.1m 处，沿宽度方向取包括中心位置在内的随机 3 点取平均值；其他楼板，在同一对角线上量测中间及距离两端各 0.1m 处，取 3 点平均值。(4)钢筋间距检测采用电磁感应法，楼板 X 向、Y 向钢筋间距及剪力墙水平分布钢筋和竖向分布钢筋间距。检测楼层数量不少于建筑总楼层的 30％，每楼层检测构件数量不少于该层构件总数的 10%，且不少于三个；（5）填充墙砌体植筋锚固力检测采用非破坏性检验方法,按检验批抽检锚固钢筋样本最小容量进行检...
