管道保温施工方案 改

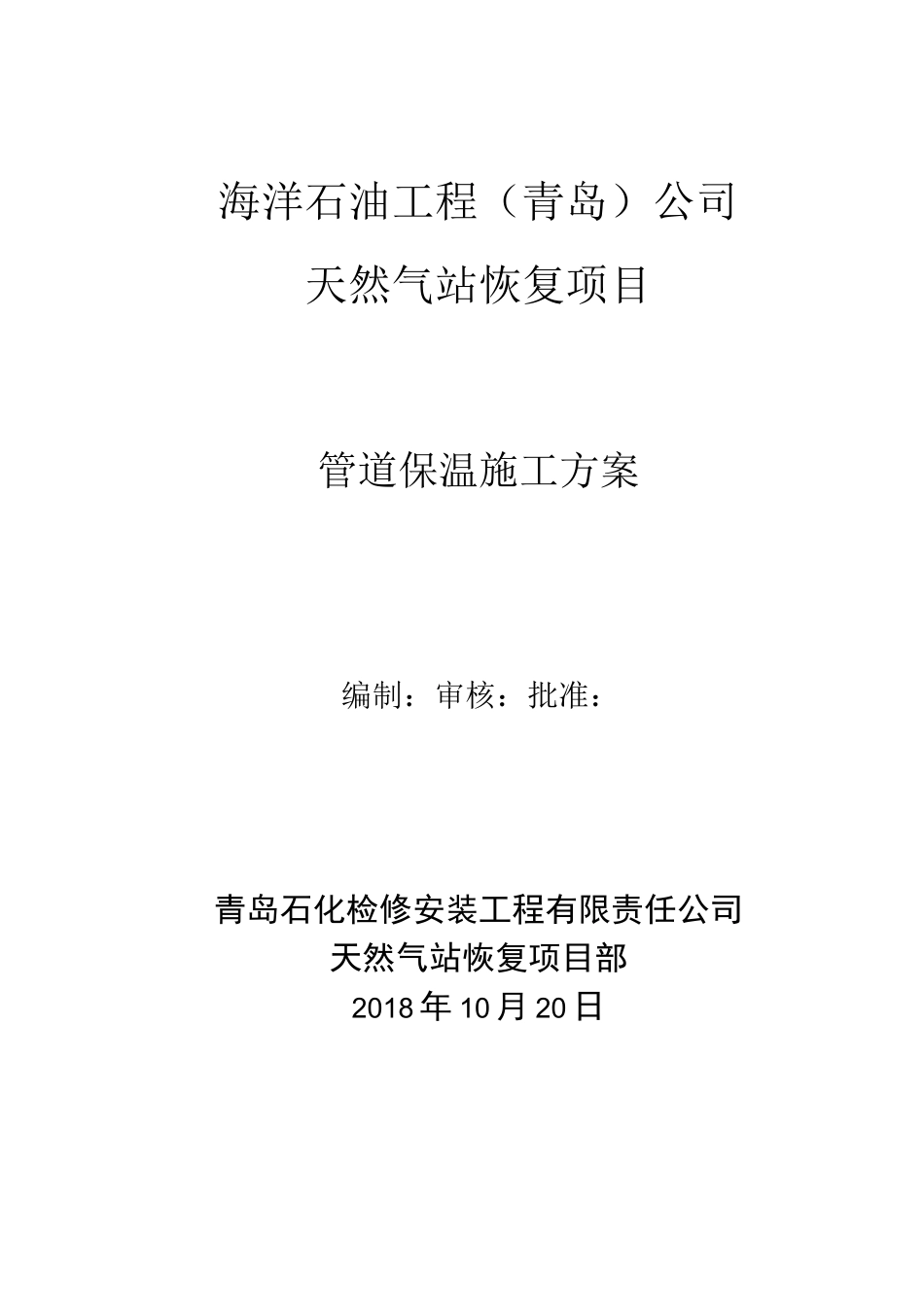

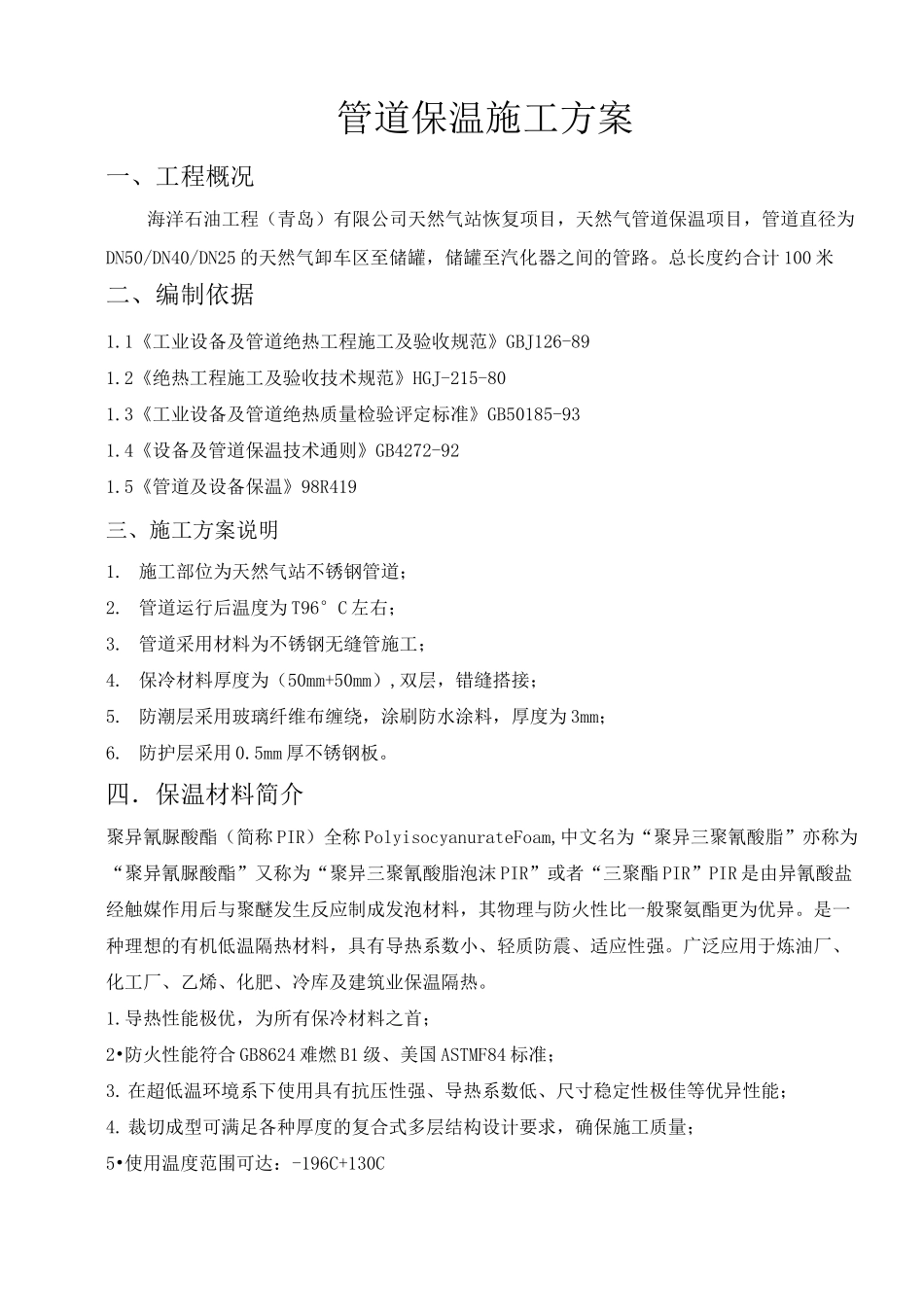

海洋石油工程（青岛）公司天然气站恢复项目管道保温施工方案编制：审核：批准：青岛石化检修安装工程有限责任公司天然气站恢复项目部2018 年 10 月 20 日目录一、工程概况 3二、编制依据 3三、施工方案说明 3四．保温材料简介 3五、PIR 技术指标 4六、施工方案 4七、HSE 管理措施 7管道保温施工方案一、工程概况海洋石油工程（青岛）有限公司天然气站恢复项目，天然气管道保温项目，管道直径为DN50/DN40/DN25 的天然气卸车区至储罐，储罐至汽化器之间的管路。总长度约合计 100 米二、编制依据1.1《工业设备及管道绝热工程施工及验收规范》GBJ126-891.2《绝热工程施工及验收技术规范》HGJ-215-801.3《工业设备及管道绝热质量检验评定标准》GB50185-931.4《设备及管道保温技术通则》GB4272-921.5《管道及设备保温》98R419三、施工方案说明1. 施工部位为天然气站不锈钢管道；2. 管道运行后温度为 T96°C 左右；3. 管道采用材料为不锈钢无缝管施工；4. 保冷材料厚度为（50mm+50mm）,双层，错缝搭接；5. 防潮层采用玻璃纤维布缠绕，涂刷防水涂料，厚度为 3mm；6. 防护层采用 0.5mm 厚不锈钢板。四．保温材料简介聚异氰脲酸酯（简称 PIR）全称 PolyisocyanurateFoam,中文名为“聚异三聚氰酸脂”亦称为“聚异氰脲酸酯”又称为“聚异三聚氰酸脂泡沫 PIR”或者“三聚酯 PIR”PIR 是由异氰酸盐经触媒作用后与聚醚发生反应制成发泡材料，其物理与防火性比一般聚氨酯更为优异。是一种理想的有机低温隔热材料，具有导热系数小、轻质防震、适应性强。广泛应用于炼油厂、化工厂、乙烯、化肥、冷库及建筑业保温隔热。1.导热性能极优，为所有保冷材料之首；2•防火性能符合 GB8624 难燃 B1 级、美国 ASTMF84 标准；3. 在超低温环境系下使用具有抗压性强、导热系数低、尺寸稳定性极佳等优异性能；4. 裁切成型可满足各种厚度的复合式多层结构设计要求，确保施工质量；5•使用温度范围可达：-196C+130C海洋石油工程(青岛)有限公司天然气站恢复项目五.PIR 技术指标项目单位技术参数密度Kg/m3±40导热系数新鲜样品w/(m.k)<0.019(+20C)<0.016(-160C)老化 90 天后<0.019(-120C)<0.021(-100C)<0.022(-50C)<0.021(+20C)抗压强度(压缩 10%常温)Kpa±200液氮浸 8 小时±280燃烧性最大火焰蔓延率<25燃烧等级B1氧指数±32吸水率%<5%(体积)水蒸气透湿系数g(mlh)<0.8闭孔率%±90线性热膨胀系数m/(m.h)<70*10-6氯离子含量ppm<60PH ...
