电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

CAD三维实体绘制详细教程+例题

CAD三维实体绘制详细教程+例题_第1页
1/9
CAD三维实体绘制详细教程+例题_第2页
2/9
CAD三维实体绘制详细教程+例题_第3页
3/9

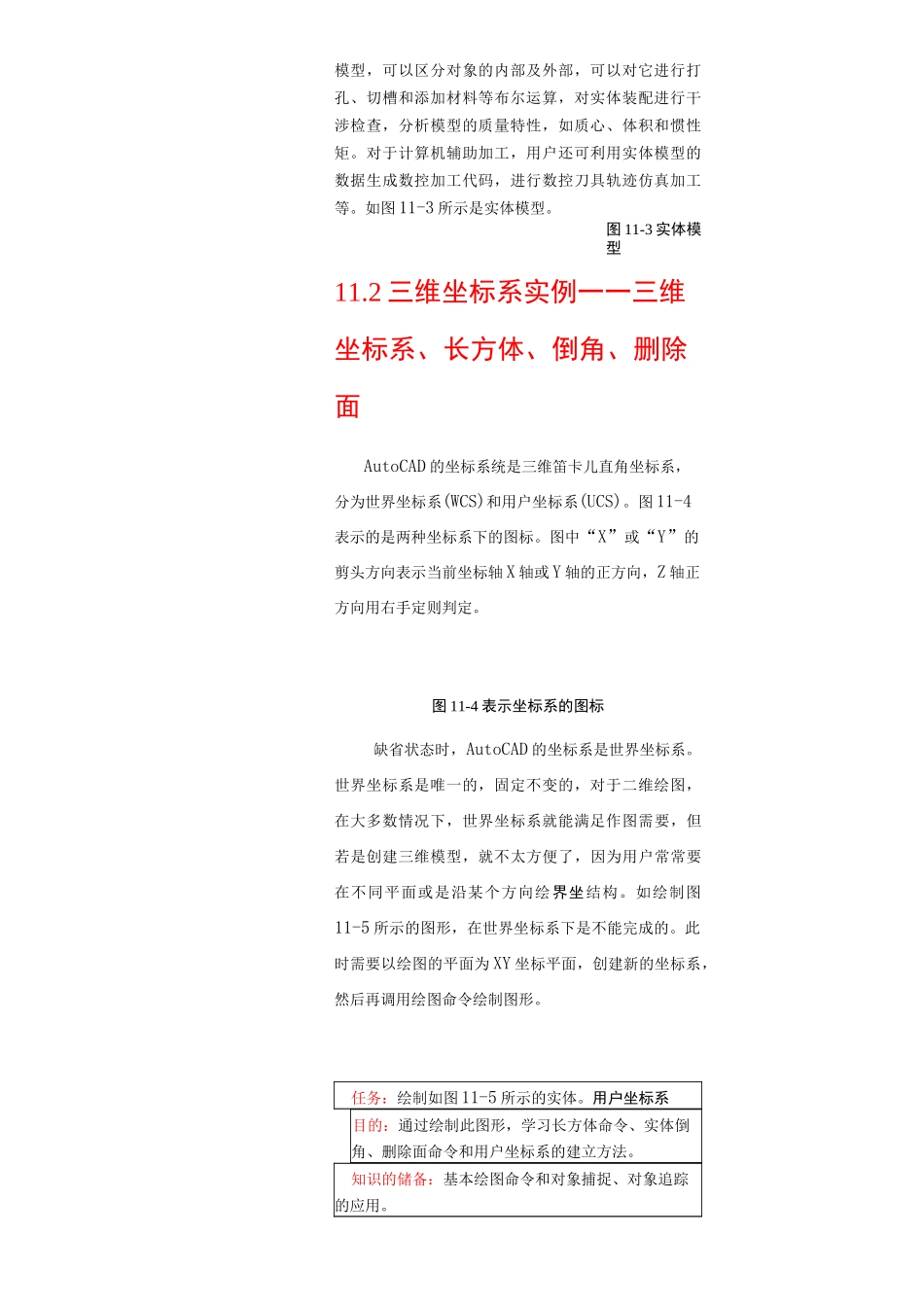

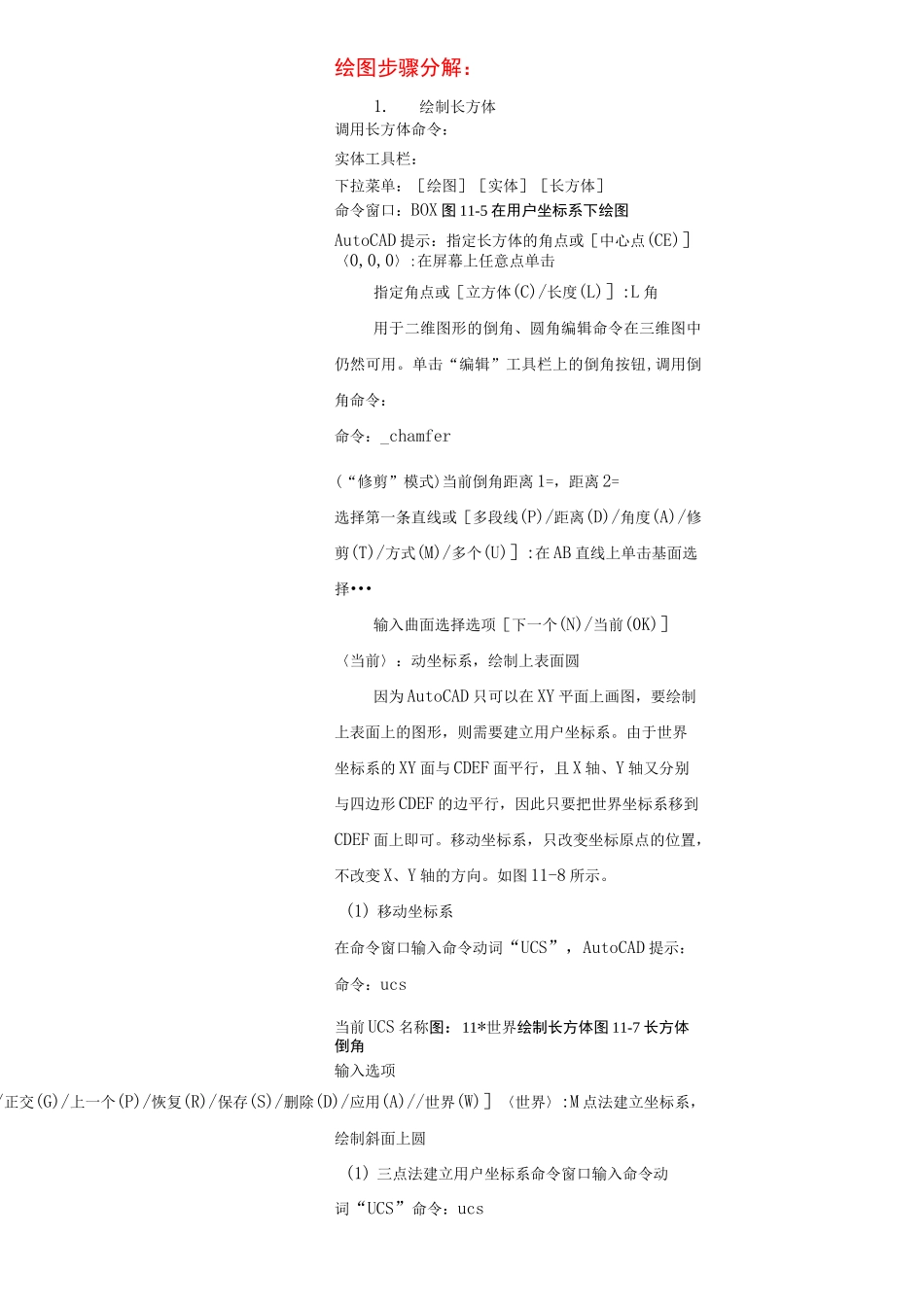

图 11-1 线框模型实体模型图 11-2 表面模型CAD 绘制三维实体基础AutoCAD 三维绘图的基本知识。三维几何模型分类在 AutoCAD 中,用户可以创建 3 种类型的三维模型:线框模型、表面模型及实体模型。这 3 种模型在计算机上的显示方式是相同的,即以线架结构显示出来,但用户可用特定命令使表面模型及实体模型的真实性表现出来。线框模型(WireframeModel)线框模型是一种轮廓模型,它是用线(3D 空间的直线及曲线)表达三维立体,不包含面及体的信息。不能使该模型消隐或着色。又由于其不含有体的数据,用户也不能得到对象的质量、重心、体积、惯性矩等物理特性,不能进行布尔运算。图 11-1 显示了立体的线框模型,在消隐模式下也看到后面的线。但线框模型结构简单,易于绘制。表面模型(SurfaceModel)表面模型是用物体的表面表示物体。表面模型具有面及三维立体边界信息。表面不透明,能遮挡光线,因而表面模型可以被渲染及消隐。对于计算机辅助加工,用户还可以根据零件的表面模型形成完整的加工信息。但是不能进行布尔运算。如图 11-2 所示是两个表面模型的消隐效果,前面的薄片圆筒遮住了后面长方体的一部分。实体模型具有线、表面、体的全部信息。对于此类模型,可以区分对象的内部及外部,可以对它进行打孔、切槽和添加材料等布尔运算,对实体装配进行干涉检查,分析模型的质量特性,如质心、体积和惯性矩。对于计算机辅助加工,用户还可利用实体模型的数据生成数控加工代码,进行数控刀具轨迹仿真加工等。如图 11-3 所示是实体模型。图 11-3 实体模型11.2 三维坐标系实例一一三维坐标系、长方体、倒角、删除面AutoCAD 的坐标系统是三维笛卡儿直角坐标系,分为世界坐标系(WCS)和用户坐标系(UCS)。图 11-4表示的是两种坐标系下的图标。图中“X”或“Y”的剪头方向表示当前坐标轴 X 轴或 Y 轴的正方向,Z 轴正方向用右手定则判定。图 11-4 表示坐标系的图标缺省状态时,AutoCAD 的坐标系是世界坐标系。世界坐标系是唯一的,固定不变的,对于二维绘图,在大多数情况下,世界坐标系就能满足作图需要,但若是创建三维模型,就不太方便了,因为用户常常要在不同平面或是沿某个方向绘界坐结构。如绘制图11-5 所示的图形,在世界坐标系下是不能完成的。此时需要以绘图的平面为 XY 坐标平面,创建新的坐标系,然后再调用绘图命令绘制图形。任务:绘制如图 11-5 所示的实体。用户坐标系目的:通过绘制此图形,学习长方体...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

CAD三维实体绘制详细教程+例题

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
