淮安红湖储能电站工程一次主要设备及材料清册

淮安红湖储能电站工程一次主要设备及材料清册_第1页
1/9

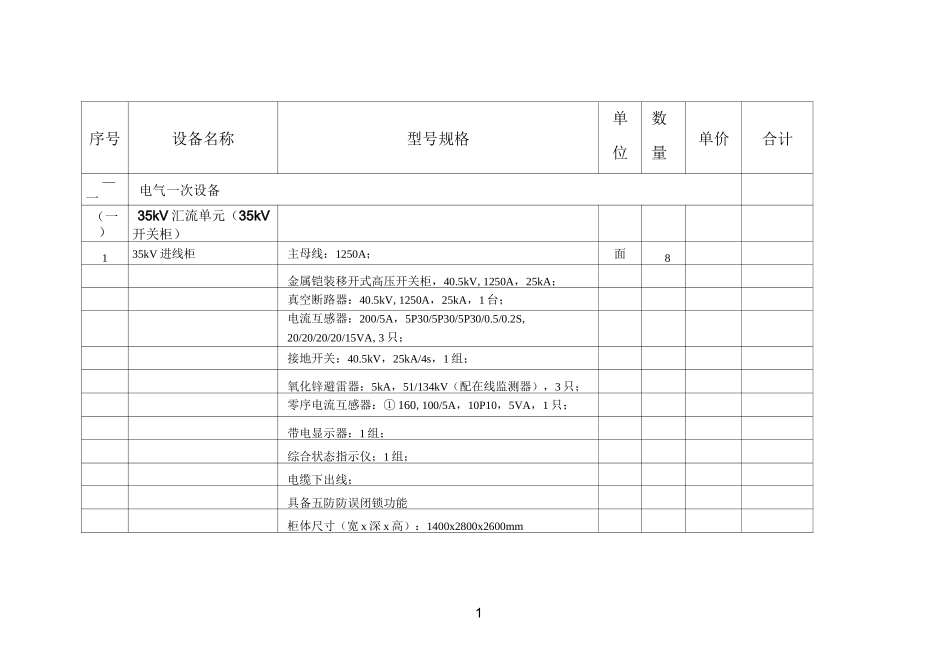

淮安红湖储能电站工程一次主要设备及材料清册_第2页
2/9

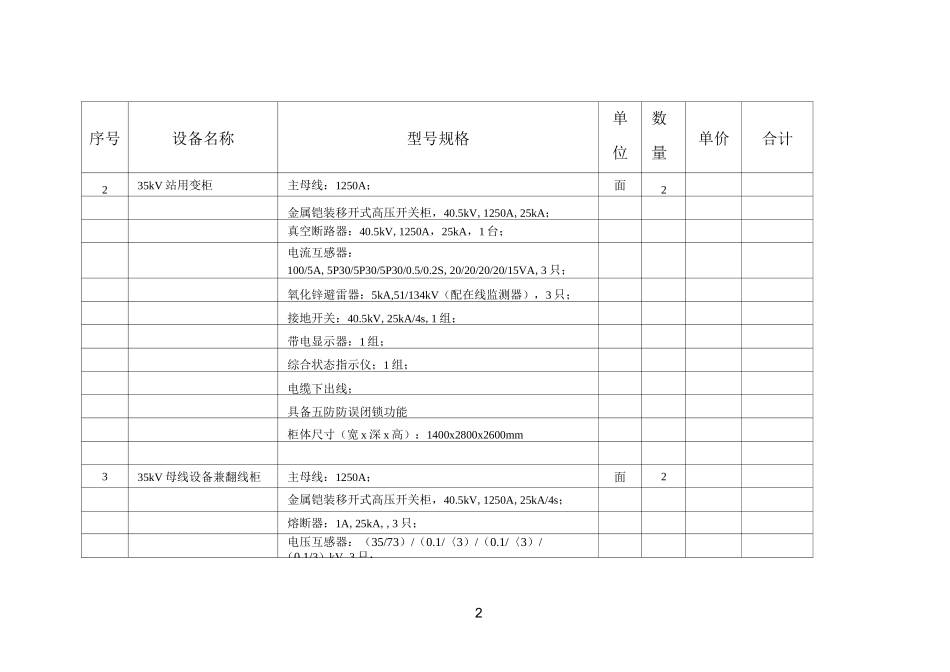

淮安红湖储能电站工程一次主要设备及材料清册_第3页
3/9
淮安红湖储能电站工程一次主要设备及材料清册1序号设备名称型号规格单位数量单价合计—一电气一次设备(一)35kV 汇流单元(35kV开关柜)135kV 进线柜主母线:1250A;面8金属铠装移开式高压开关柜,40.5kV,1250A,25kA;真空断路器:40.5kV,1250A,25kA,1 台;电流互感器:200/5A,5P30/5P30/5P30/0.5/0.2S,20/20/20/20/15VA,3 只;接地开关:40.5kV,25kA/4s,1 组;氧化锌避雷器:5kA,51/134kV(配在线监测器),3 只;零序电流互感器:① 160,100/5A,10P10,5VA,1 只;带电显示器:1 组;综合状态指示仪;1 组;电缆下出线;具备五防防误闭锁功能柜体尺寸(宽 x 深 x 高):1400x2800x2600mm2序号设备名称型号规格单位数量单价合计235kV 站用变柜主母线:1250A;面2金属铠装移开式高压开关柜,40.5kV,1250A,25kA;真空断路器:40.5kV,1250A,25kA,1 台;电流互感器:100/5A,5P30/5P30/5P30/0.5/0.2S,20/20/20/20/15VA,3 只;氧化锌避雷器:5kA,51/134kV(配在线监测器),3 只;接地开关:40.5kV,25kA/4s,1 组;带电显示器:1 组;综合状态指示仪;1 组;电缆下出线;具备五防防误闭锁功能柜体尺寸(宽 x 深 x 高):1400x2800x2600mm335kV 母线设备兼翻线柜主母线:1250A;面2金属铠装移开式高压开关柜,40.5kV,1250A,25kA/4s;熔断器:1A,25kA,,3 只;电压互感器:(35/73)/(0.1/〈3)/(0.1/〈3)/(0.1/3)kV,3 只;3序号设备名称型号规格单位数量单价合计0.2/0.5/3P,30VA/50VA/100VA;消谐器:1 只;氧化锌避雷器:YH5WZ-51/134(配在线监测器),3 只;带电显示器:2 组;综合状态指示仪:1 组;具备五防防误闭锁功能柜体尺寸(宽 x 深 x 高):1400x2800x2600mm435kV 计量柜主母线:1250A;面2金属铠装移开式高压开关柜,40.5kV,1250A,25kA/4s;计量手车:1 组;电压互感器:35/0.1kV,0.2/0.2,10/10VA,2 只;电流互感器:400〜800/5A,0.2S/0.2S,15/15VA,2 只;熔断器:1A,25kA,3 只;带电显示器:1 组;综合状态指示仪:1 组;具备五防防误闭锁功能4序号设备名称型号规格单位数量单价合计柜体尺寸(宽 x 深 x 高):1400x2800x2600mm535kV 出线柜主母线:1250A;面2金属铠装移开式高压开关柜,40.5kV,1250A,25kA;真空断路器:40.5kV,1250A,25kA,1 台;电流互感器:500〜1000/5A,5P30/5P30/5P30/0.5/0.5,20/20/20/20/15VA,3 只;氧化锌避雷器:5kA,51/134kV(配在线监...
