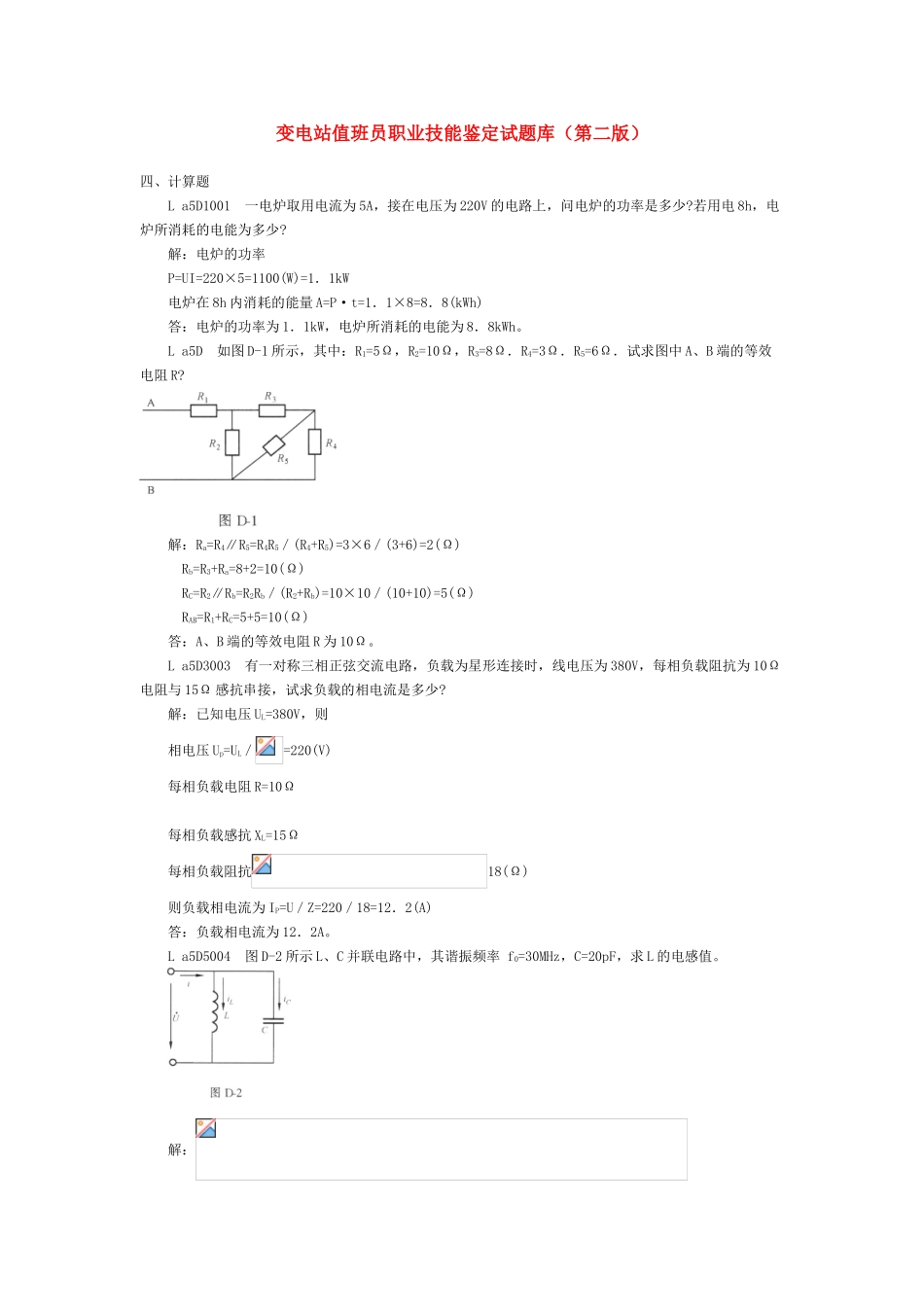

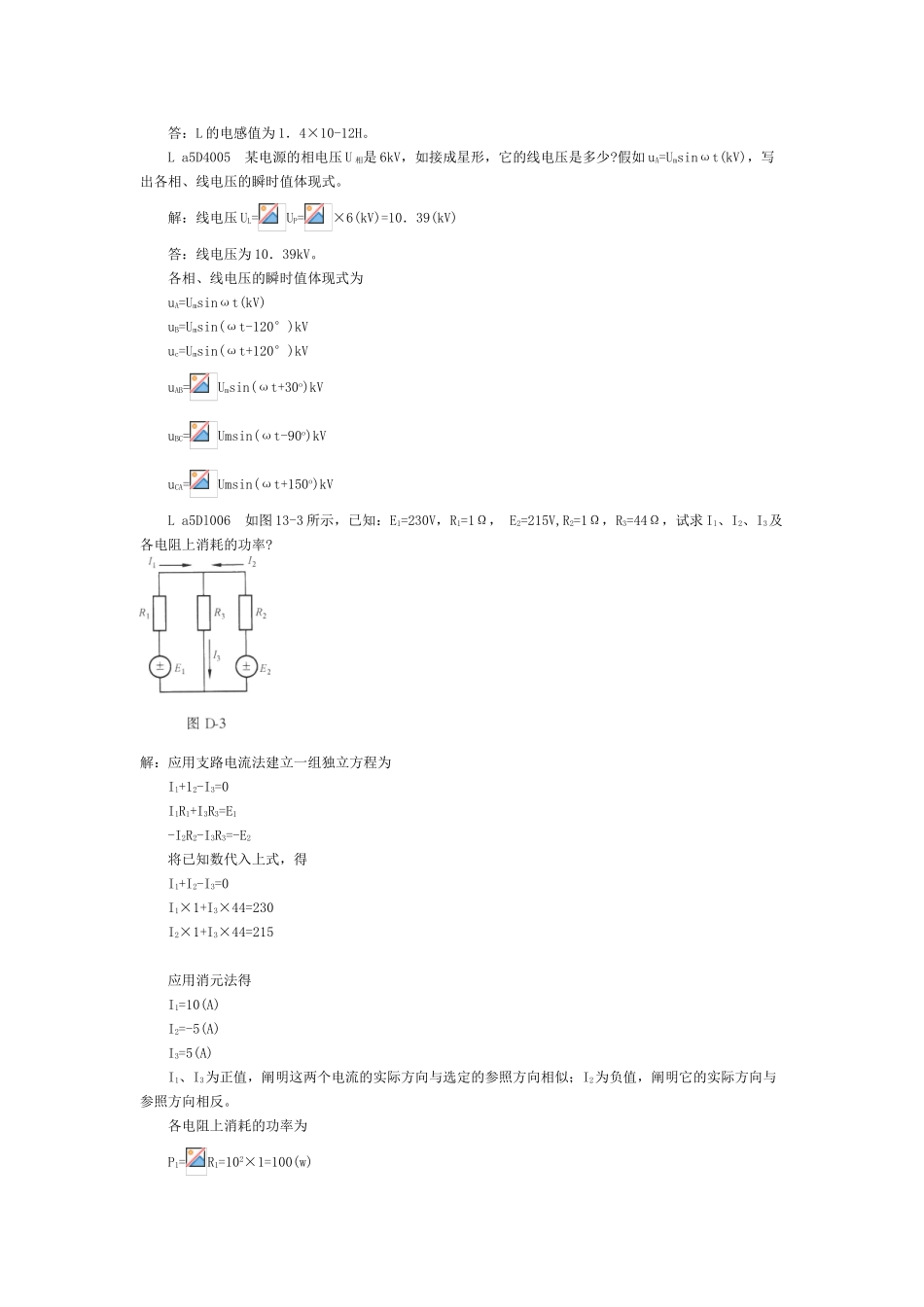

变电站值班员职业技能鉴定试题库（第二版）四、计算题 L a5D1001 一电炉取用电流为 5A，接在电压为 220V 的电路上，问电炉的功率是多少?若用电 8h，电炉所消耗的电能为多少? 解：电炉的功率 P=UI=220×5=1100(W)=1．1kW 电炉在 8h 内消耗的能量 A=P·t=1．1×8=8．8(kWh) 答：电炉的功率为 1．1kW，电炉所消耗的电能为 8．8kWh。 L a5D 如图 D-1 所示，其中：R1=5Ω，R2=10Ω，R3=8Ω．R4=3Ω．R5=6Ω．试求图中 A、B 端的等效电阻 R?解：Ra=R4∥R5=R4R5／(R4+R5)=3×6／(3+6)=2(Ω) Rb=R3+Ra=8+2=10(Ω) RC=R2∥Rb=R2Rb／(R2+Rb)=10×10／(10+10)=5(Ω) RAB=R1+RC=5+5=10(Ω)答：A、B 端的等效电阻 R 为 10Ω。 L a5D3003 有一对称三相正弦交流电路，负载为星形连接时，线电压为 380V，每相负载阻抗为 10Ω电阻与 15Ω 感抗串接，试求负载的相电流是多少? 解：已知电压 UL=380V，则 相电压 Up=UL／=220(V) 每相负载电阻 R=10Ω 每相负载感抗 XL=15Ω 每相负载阻抗18(Ω) 则负载相电流为 IP=U／Z=220／18=12．2(A) 答：负载相电流为 12．2A。 L a5D5004 图 D-2 所示 L、C 并联电路中，其谐振频率 f0=30MHz，C=20pF，求 L 的电感值。解： 答：L 的电感值为 1．4×10-12H。 L a5D4005 某电源的相电压 U 相是 6kV，如接成星形，它的线电压是多少?假如 uA=Umsinωt(kV)，写出各相、线电压的瞬时值体现式。 解：线电压 UL=UP=×6(kV)=10．39(kV) 答：线电压为 10．39kV。 各相、线电压的瞬时值体现式为 uA=Umsinωt(kV) uB=Umsin(ωt-120°)kV uc=Umsin(ωt+120°)kV uAB=Umsin(ωt+30o)kV uBC=Umsin(ωt-90o)kV uCA=Umsin(ωt+150o)kV L a5Dl006 如图 13-3 所示，已知：E1=230V，R1=1Ω， E2=215V,R2=1Ω，R3=44Ω，试求 Il、I2、I3及各电阻上消耗的功率? 解：应用支路电流法建立一组独立方程为 Il+12-I3=0 I1R1+I3R3=E1 -I2R2-I3R3=-E2 将已知数代入上式，得 I1+I2-I3=0 I1×1+I3×44=230 I2×1+I3×44=215 应用消元法得 I1=10(A) I2=-5(A) I3=5(A) I1、I3为正值，阐明这两个电流的实际方向与选定的参照方向相似；I2为负值，阐明它的实际方向与参照方向相反。 各电阻上消耗的功率为 P1=R1=102×1=100(w) P2=R2=(-5)2×1=25(w) P3=R3=502×44=1100(w) 答：I1、I2、I3分别为 10A、-5A，5A，消耗的功率分别为 100W、25W、1100W。 L a5D...
