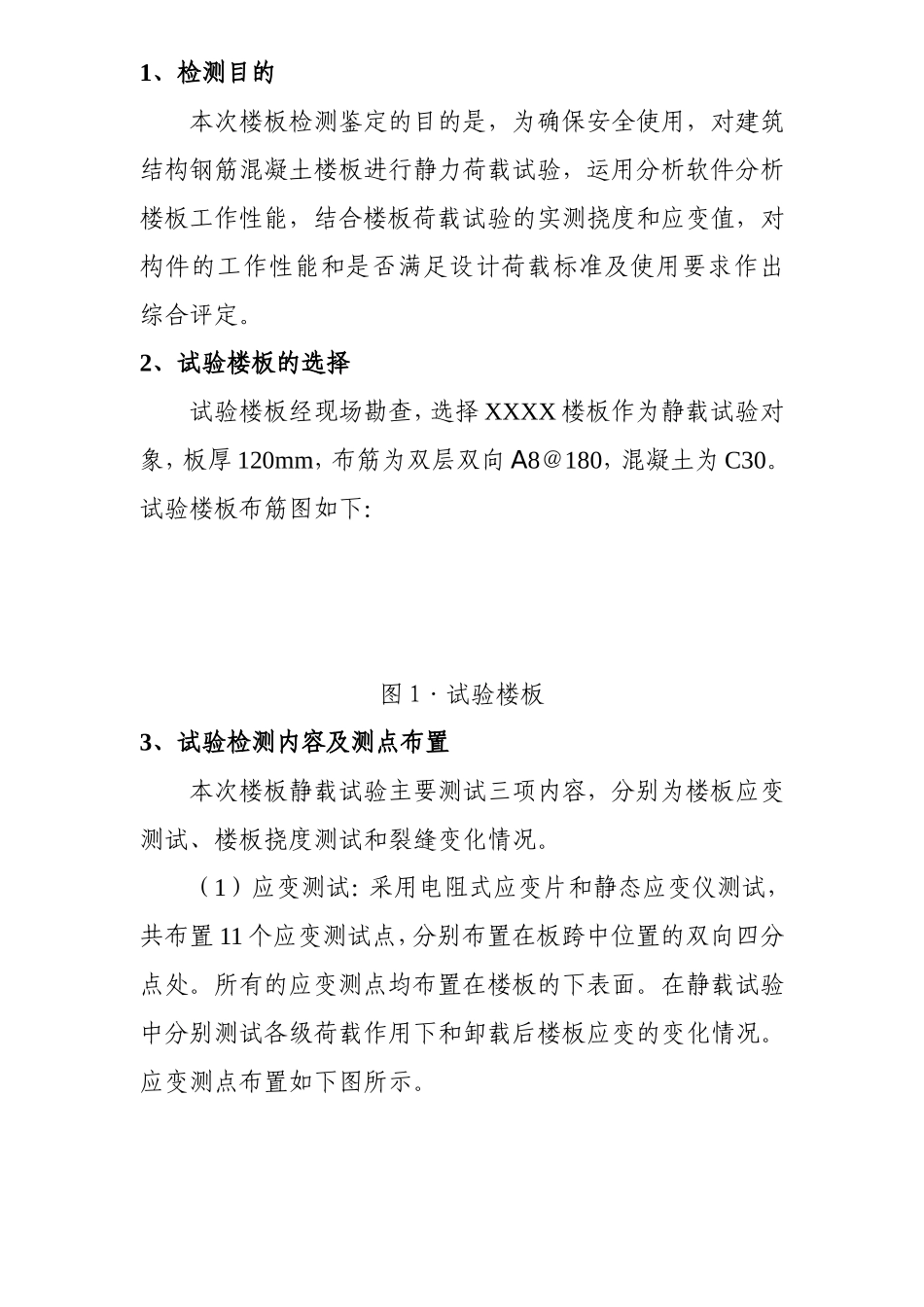

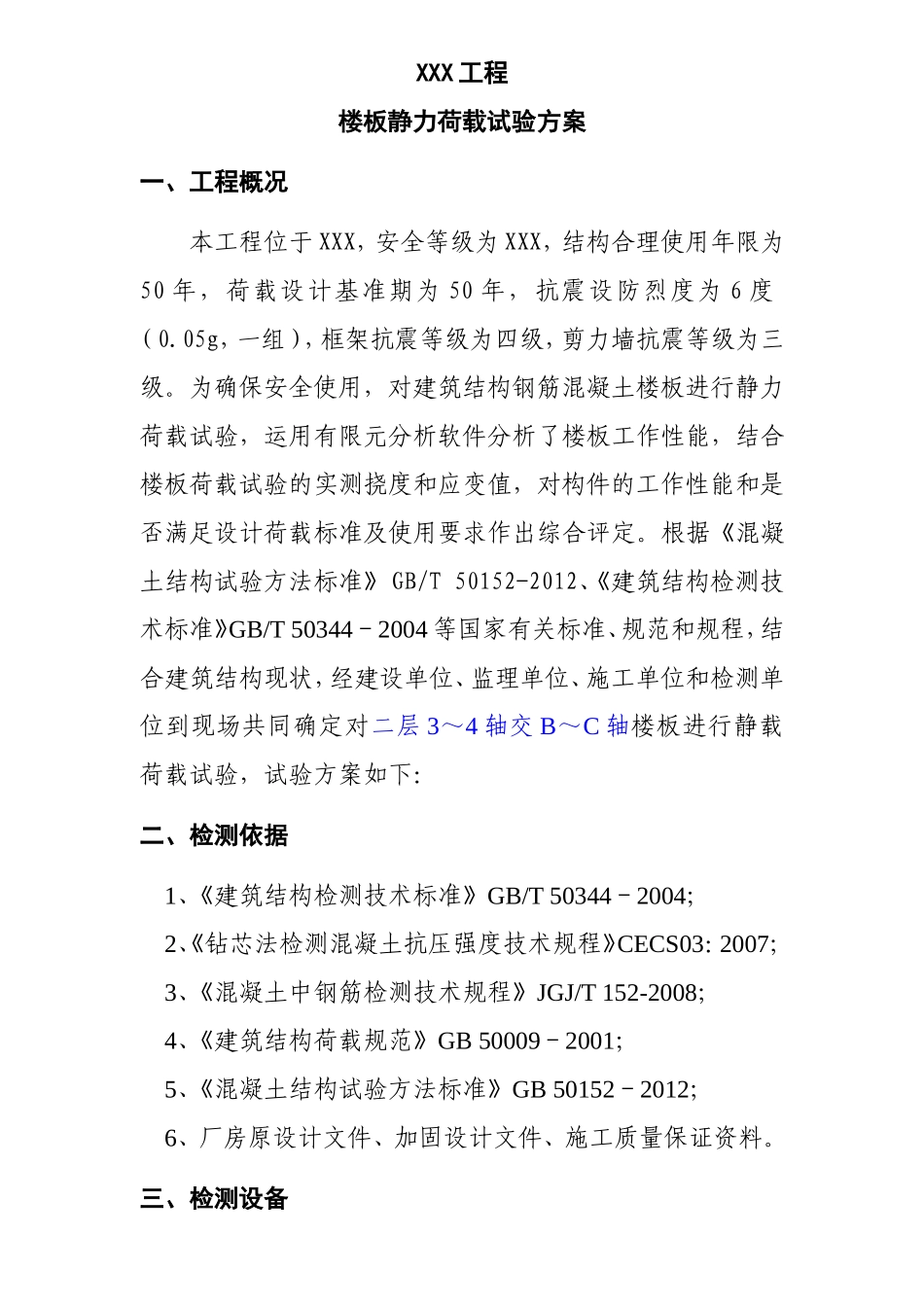

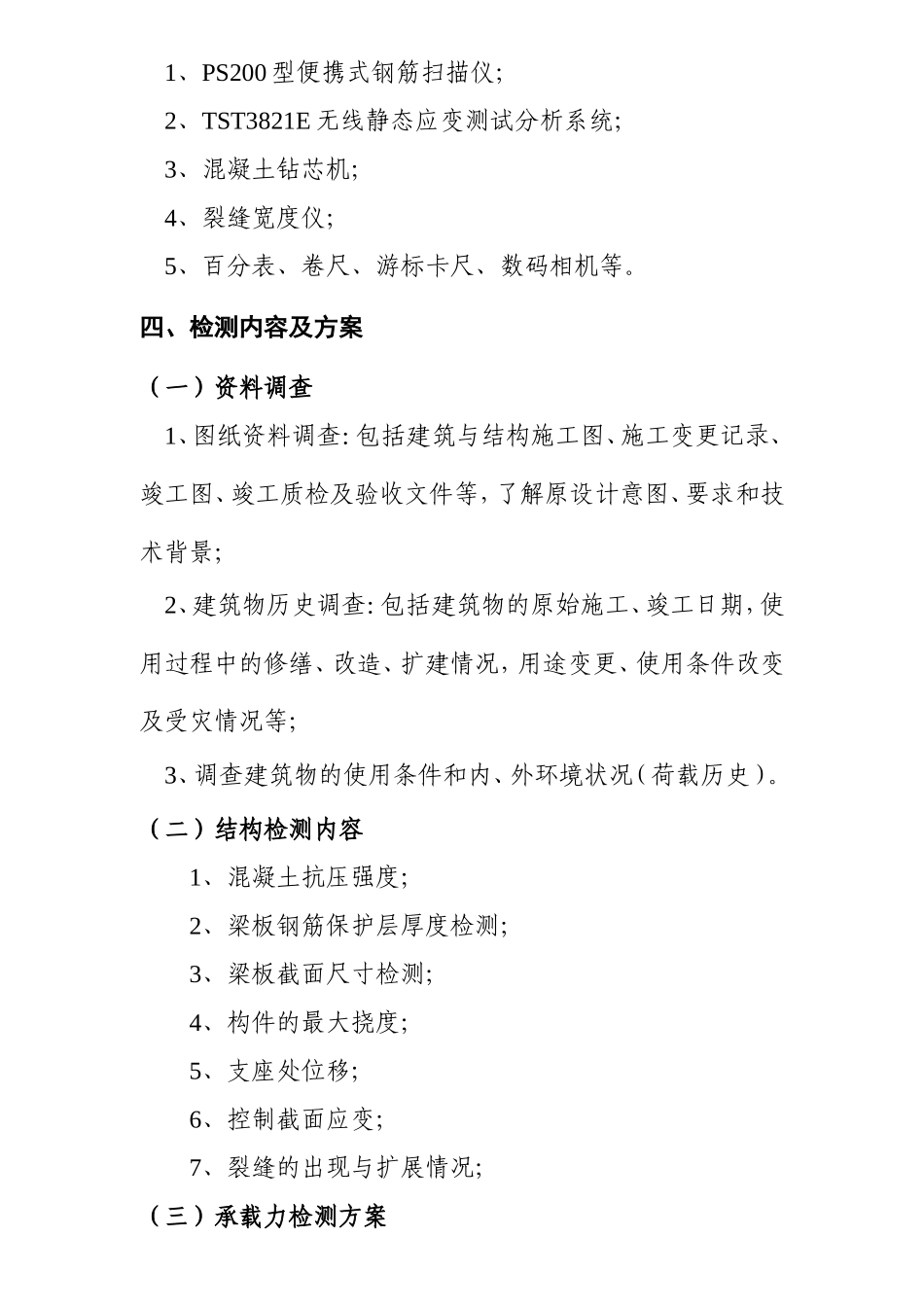

XXX工程楼板静力荷载试验方案一、工程概况本工程位于XXX，安全等级为XXX，结构合理使用年限为50年，荷载设计基准期为50年，抗震设防烈度为6度（0.05g，一组），框架抗震等级为四级，剪力墙抗震等级为三级。为确保安全使用，对建筑结构钢筋混凝土楼板进行静力荷载试验，运用有限元分析软件分析了楼板工作性能，结合楼板荷载试验的实测挠度和应变值，对构件的工作性能和是否满足设计荷载标准及使用要求作出综合评定。根据《混凝土结构试验方法标准》GB/T50152-2012、《建筑结构检测技术标准》GB/T50344－2004等国家有关标准、规范和规程，结合建筑结构现状，经建设单位、监理单位、施工单位和检测单位到现场共同确定对二层3～4轴交B～C轴楼板进行静载荷载试验，试验方案如下：二、检测依据1、《建筑结构检测技术标准》GB/T50344－2004；2、《钻芯法检测混凝土抗压强度技术规程》CECS03：2007；3、《混凝土中钢筋检测技术规程》JGJ/T152-2008；4、《建筑结构荷载规范》GB50009－2001；5、《混凝土结构试验方法标准》GB50152－2012；6、厂房原设计文件、加固设计文件、施工质量保证资料。三、检测设备1、PS200型便携式钢筋扫描仪；2、TST3821E无线静态应变测试分析系统；3、混凝土钻芯机；4、裂缝宽度仪；5、百分表、卷尺、游标卡尺、数码相机等。四、检测内容及方案（一）资料调查1、图纸资料调查：包括建筑与结构施工图、施工变更记录、竣工图、竣工质检及验收文件等，了解原设计意图、要求和技术背景；2、建筑物历史调查：包括建筑物的原始施工、竣工日期，使用过程中的修缮、改造、扩建情况，用途变更、使用条件改变及受灾情况等；3、调查建筑物的使用条件和内、外环境状况（荷载历史）。（二）结构检测内容1、混凝土抗压强度；2、梁板钢筋保护层厚度检测；3、梁板截面尺寸检测；4、构件的最大挠度；5、支座处位移；6、控制截面应变；7、裂缝的出现与扩展情况；（三）承载力检测方案1、检测目的本次楼板检测鉴定的目的是，为确保安全使用，对建筑结构钢筋混凝土楼板进行静力荷载试验，运用分析软件分析楼板工作性能，结合楼板荷载试验的实测挠度和应变值，对构件的工作性能和是否满足设计荷载标准及使用要求作出综合评定。2、试验楼板的选择试验楼板经现场勘查，选择XXXX楼板作为静载试验对象，板厚120mm，布筋为双层双向A8＠180，混凝土为C30。试验楼板布筋图如下：图1·试验楼板3、试验检测内容及测点布置本次楼板静载试验主要测试三项内容，分别为楼板应变测试、楼板挠度测试和裂缝变化情况。（1）应变测试：采用电阻式应变片和静态应变仪测试，共布置11个应变测试点，分别布置在板跨中位置的双向四分点处。所有的应变测点均布置在楼板的下表面。在静载试验中分别测试各级荷载作用下和卸载后楼板应变的变化情况。应变测点布置如下图所示。图2·应变测点布置示意图（2）挠度测试：采用吊锤法测试，测试仪表为精密百分表，共布置9个挠度测点，分别布置在板跨中位置的双向四分点处。所有的挠度测点均布置在楼板的下表面。在静载试验中分别测试在各级荷载作用下和卸载后楼板挠度的变化情况。图1·挠度测点布置示意图（3）裂缝观测：采用10倍放大镜和裂缝观测仪测试，主要观测在荷载作用下楼板新裂缝和现有楼板裂缝的发展情况。4、加载方式此次楼板静载试验采用堆载法施加荷载，堆载采用袋装水泥（每袋50kg）加载。试验楼板楼面活荷载的标准值为2.0kN/，根据《建筑结构荷载规范》㎡GB50009-2001中3.2荷载组合及业主要求，加荷限值拟为2.0×1.4=2.8kN/，试验荷㎡载取为2.8kN/，加载、卸载见表㎡1。表1·加载、卸载控制表（t）荷载等级加载卸载Ⅰ级Ⅱ级Ⅲ级Ⅰ级Ⅱ级重量2.51.251.252.52.55、加载方法（1）试验前在试验区间的楼板面上，以1m×1m划出分格，试验时按每级施加荷载量所需的重量、袋数，用人工搬放在试验区间的每一方格内。（2）本次试验分3级加荷和卸荷，每级荷载加载和卸载后的持续时间为10分钟。最后一级加荷和卸载后持续时间为30分钟。6、量测仪器装置TST3821E无线静态应变测试分析系统、桥式应变片、导线、百分表等。7、试验量测内容每级加载后量测楼板及梁砼的应变、结...
