测绘工程地形测量实习报告VIP免费

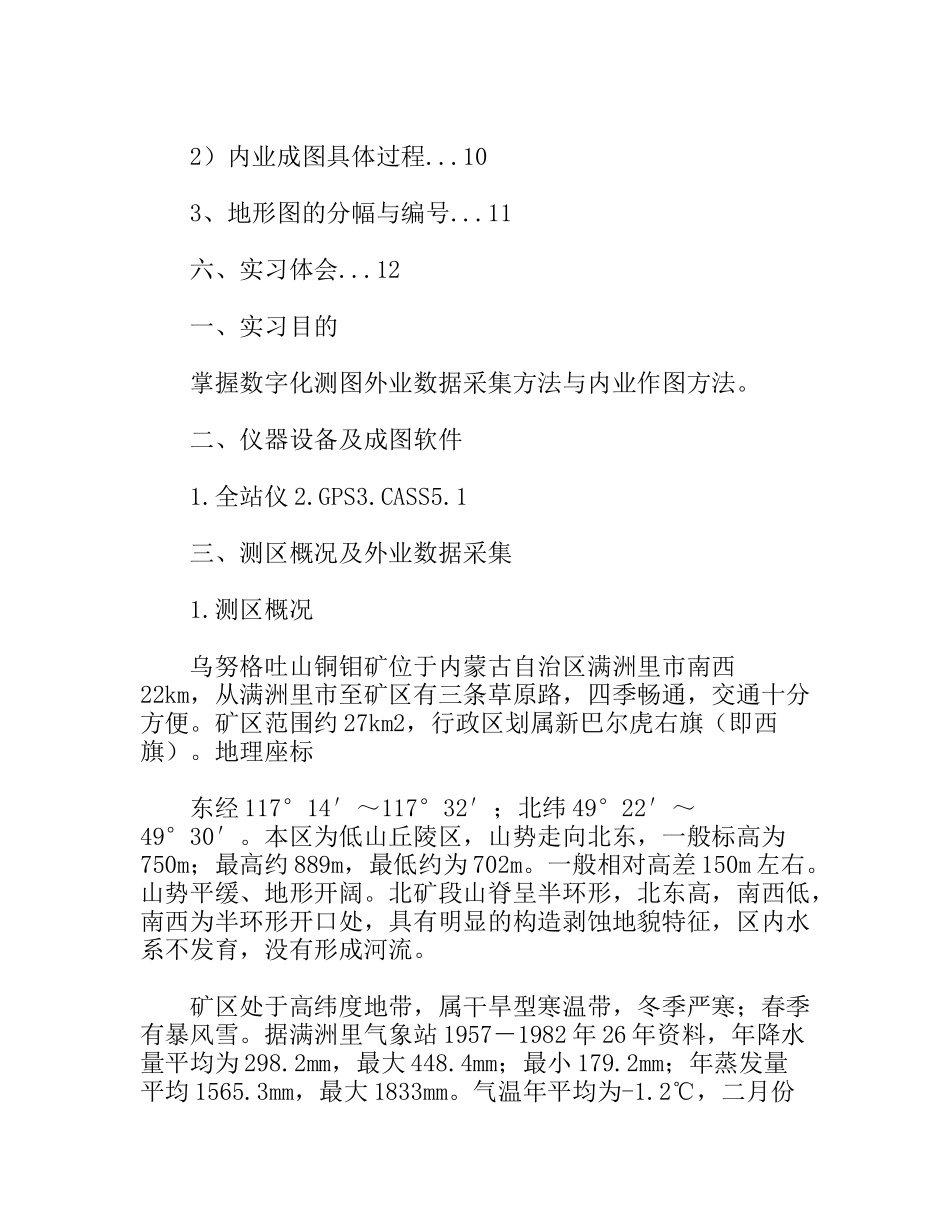

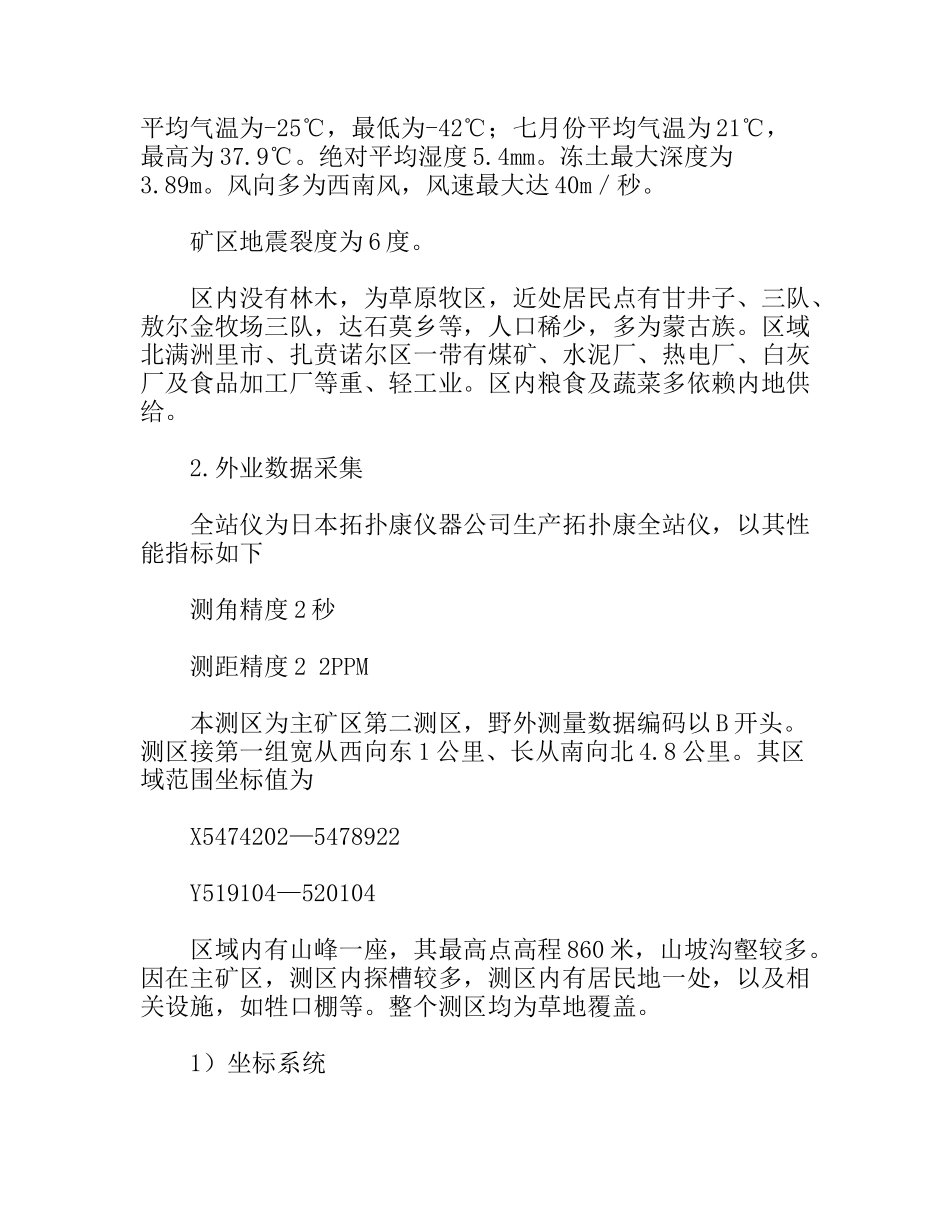

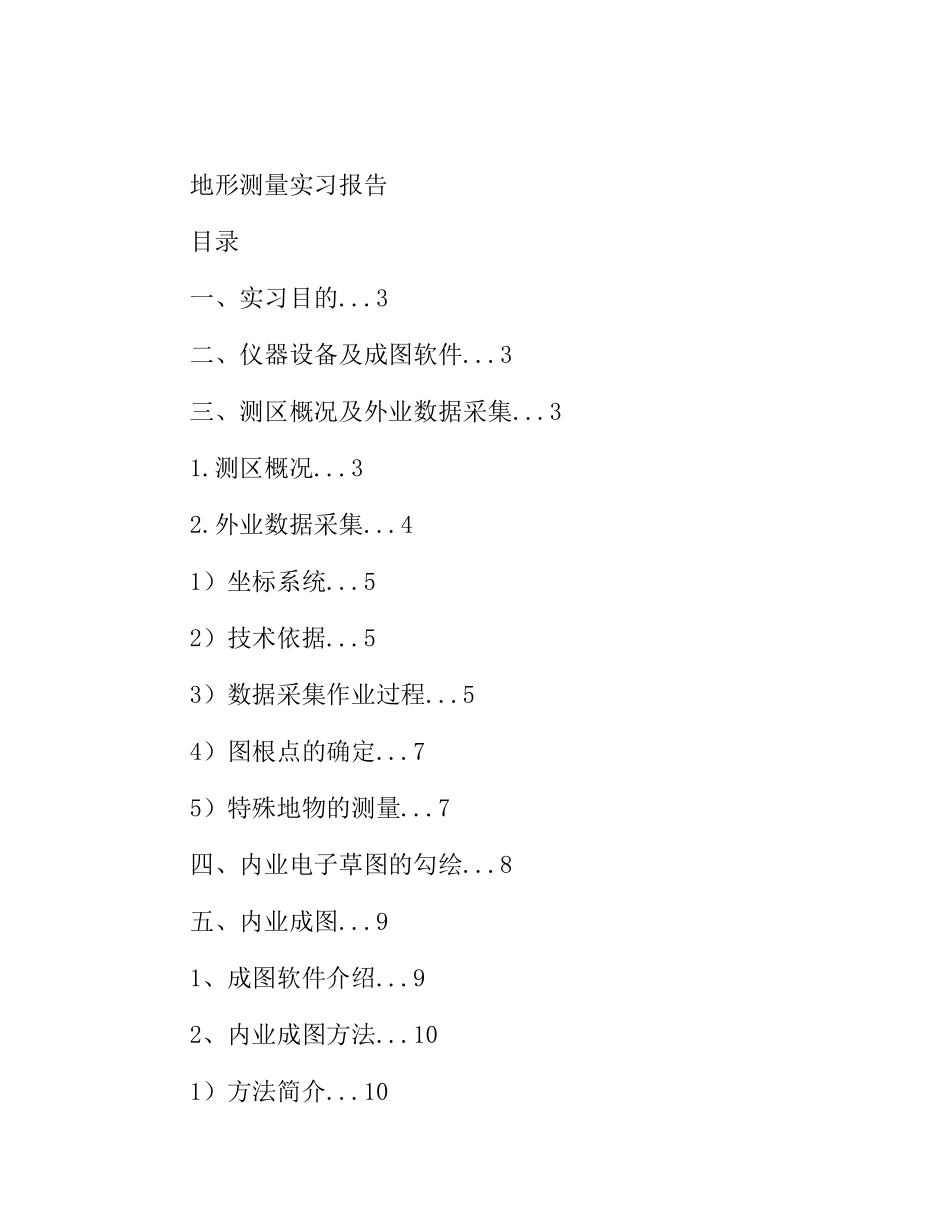

地形测量实习报告目录一、实习目的...3二、仪器设备及成图软件...3三、测区概况及外业数据采集...31.测区概况...32.外业数据采集...41）坐标系统...52）技术依据...53）数据采集作业过程...54）图根点的确定...75）特殊地物的测量...7四、内业电子草图的勾绘...8五、内业成图...91、成图软件介绍...92、内业成图方法...101）方法简介...102）内业成图具体过程...103、地形图的分幅与编号...11六、实习体会...12一、实习目的掌握数字化测图外业数据采集方法与内业作图方法。二、仪器设备及成图软件1.全站仪2.GPS3.CASS5.1三、测区概况及外业数据采集1.测区概况乌努格吐山铜钼矿位于内蒙古自治区满洲里市南西22km，从满洲里市至矿区有三条草原路，四季畅通，交通十分方便。矿区范围约27km2，行政区划属新巴尔虎右旗（即西旗）。地理座标东经117°14′～117°32′；北纬49°22′～49°30′。本区为低山丘陵区，山势走向北东，一般标高为750m；最高约889m，最低约为702m。一般相对高差150m左右。山势平缓、地形开阔。北矿段山脊呈半环形，北东高，南西低，南西为半环形开口处，具有明显的构造剥蚀地貌特征，区内水系不发育，没有形成河流。矿区处于高纬度地带，属干旱型寒温带，冬季严寒；春季有暴风雪。据满洲里气象站1957－1982年26年资料，年降水量平均为298.2mm，最大448.4mm；最小179.2mm；年蒸发量平均1565.3mm，最大1833mm。气温年平均为-1.2℃，二月份平均气温为-25℃，最低为-42℃；七月份平均气温为21℃，最高为37.9℃。绝对平均湿度5.4mm。冻土最大深度为3.89m。风向多为西南风，风速最大达40m／秒。矿区地震裂度为6度。区内没有林木，为草原牧区，近处居民点有甘井子、三队、敖尔金牧场三队，达石莫乡等，人口稀少，多为蒙古族。区域北满洲里市、扎贲诺尔区一带有煤矿、水泥厂、热电厂、白灰厂及食品加工厂等重、轻工业。区内粮食及蔬菜多依赖内地供给。2.外业数据采集全站仪为日本拓扑康仪器公司生产拓扑康全站仪，以其性能指标如下测角精度2秒测距精度22PPM本测区为主矿区第二测区，野外测量数据编码以B开头。测区接第一组宽从西向东1公里、长从南向北4.8公里。其区域范围坐标值为X5474202—5478922Y519104—520104区域内有山峰一座，其最高点高程860米，山坡沟壑较多。因在主矿区，测区内探槽较多，测区内有居民地一处，以及相关设施，如牲口棚等。整个测区均为草地覆盖。1）坐标系统平面采用北京54坐标系3度带坐标，投影带中央子午线经度为117度。高程基准黄海高程系。2）技术依据本工程执行国家质量技术监督局2001-03-19发布的《地质矿产勘查测量规范》。（国家标准GB/T18341-2001）;2001-03-05发布的《全球定位系统GPS测量规范》（国家标准GB/T18314-2001）；地形测量图式执行国家质量技术监督局1995-09-15发布的《15001100012000地形图图式》。（国家标准GB/T7929-1995）.3）数据采集作业过程本组有一名老师和四名学生组成，老师主要负责草图勾绘和控制点制作，学生负责具体测量。首次作业时由于已知的两个控制点不通视，无法立后视，不能进行数据的校核，故由GPS-RTK确定一点。遵循“从整体到局部”、“先控制后碎部”、“由高级到低级”、“步步有检核”的原则。每次作业顺序为1.确定测站点。确定测站点时，要尽量保证大的可视区域，同时还要保证有可通视的已知点。所以，在实际作业时一般将测站点定在较高的坡或山顶，以避免经常迁站。2.架设仪器。架设仪器时，要保证仪器架稳，一般是将三脚架的腿间距稍微放大些，保证平稳。角度过大将导致全站仪过低，给观测带来不便，同时也影响观测员的行动；角度过小时全站仪放置不稳，存在仪器损害的潜在危险。观测前要进行仪器的校验，对准已知点，以保证数据均为可信数据。3.立棱镜，测量读数。立镜时要保证镜竿尽量竖直，每个碎布点保持间距35-45米左右。实际碎部点间距大多在35米左右，符合精度要求。全站仪能够自动保存数据，读数较快。一般有两到三人负责立棱镜，其中两人同时立镜。4.记录。本次外业数据采集作业采用的是无码作业，这种方法的优点是采集数据速度快，缺点是只能是采集数据，无法对数据的性质进行分类...
