24s倒计时计时器项目报告书

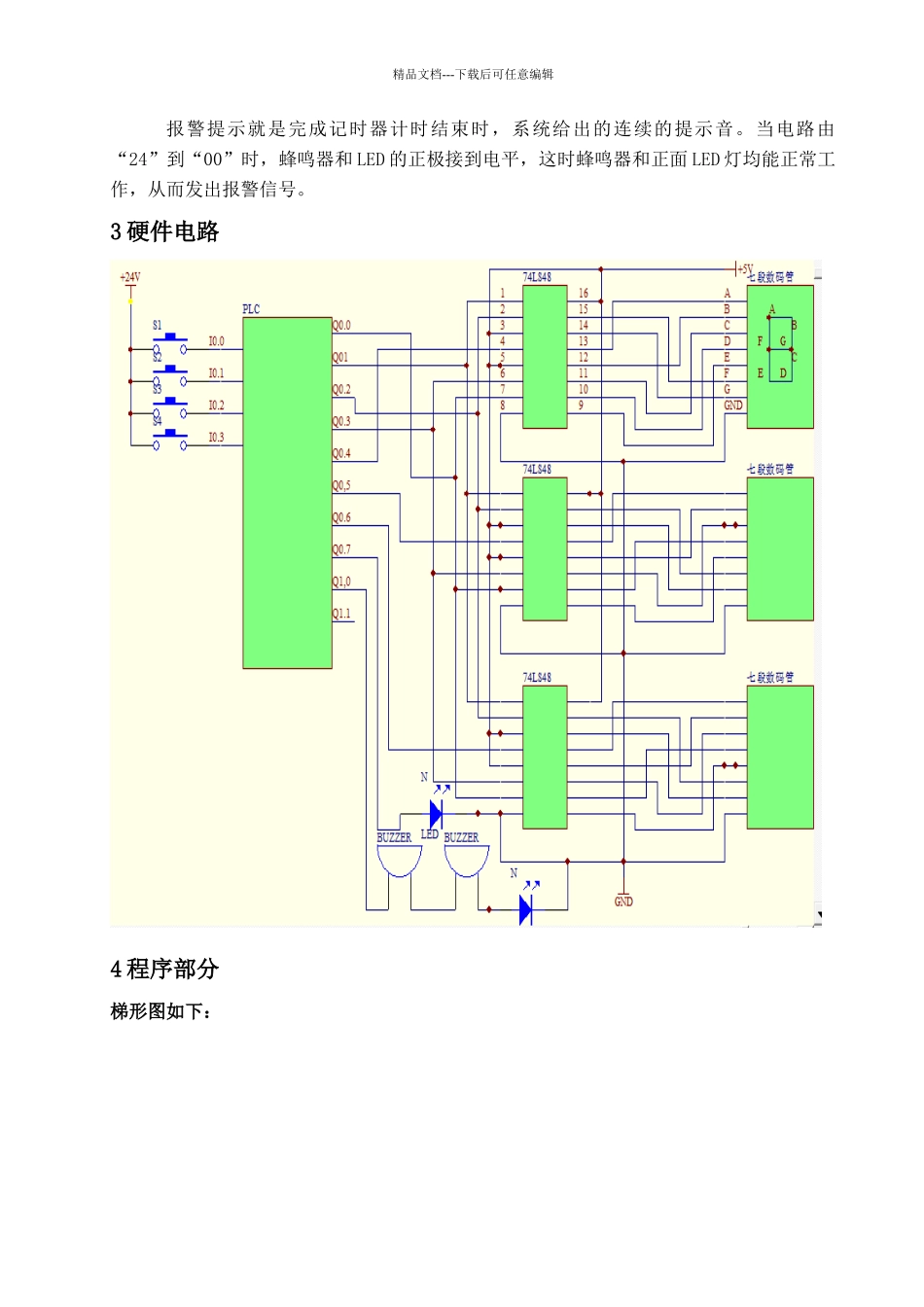

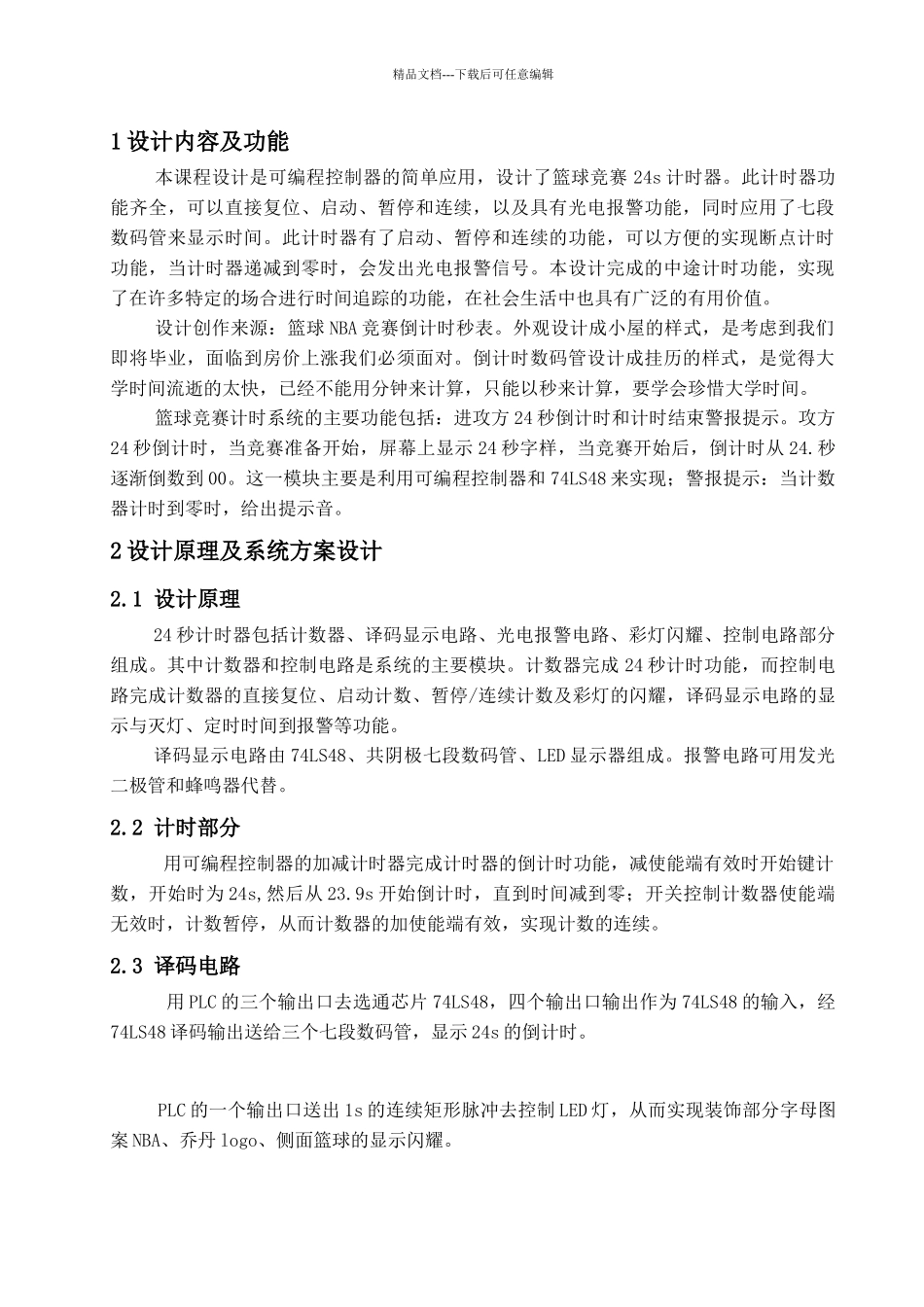

精品文档---下载后可任意编辑1 设计内容及功能本课程设计是可编程控制器的简单应用，设计了篮球竞赛 24s 计时器。此计时器功能齐全，可以直接复位、启动、暂停和连续，以及具有光电报警功能，同时应用了七段数码管来显示时间。此计时器有了启动、暂停和连续的功能，可以方便的实现断点计时功能，当计时器递减到零时，会发出光电报警信号。本设计完成的中途计时功能，实现了在许多特定的场合进行时间追踪的功能，在社会生活中也具有广泛的有用价值。设计创作来源：篮球 NBA 竞赛倒计时秒表。外观设计成小屋的样式，是考虑到我们即将毕业，面临到房价上涨我们必须面对。倒计时数码管设计成挂历的样式，是觉得大学时间流逝的太快，已经不能用分钟来计算，只能以秒来计算，要学会珍惜大学时间。篮球竞赛计时系统的主要功能包括：进攻方 24 秒倒计时和计时结束警报提示。攻方24 秒倒计时，当竞赛准备开始，屏幕上显示 24 秒字样，当竞赛开始后，倒计时从 24.秒逐渐倒数到 00。这一模块主要是利用可编程控制器和 74LS48 来实现；警报提示：当计数器计时到零时，给出提示音。2 设计原理及系统方案设计2.1 设计原理24 秒计时器包括计数器、译码显示电路、光电报警电路、彩灯闪耀、控制电路部分组成。其中计数器和控制电路是系统的主要模块。计数器完成 24 秒计时功能，而控制电路完成计数器的直接复位、启动计数、暂停/连续计数及彩灯的闪耀，译码显示电路的显示与灭灯、定时时间到报警等功能。译码显示电路由 74LS48、共阴极七段数码管、LED 显示器组成。报警电路可用发光二极管和蜂鸣器代替。2.2 计时部分 用可编程控制器的加减计时器完成计时器的倒计时功能，减使能端有效时开始键计数，开始时为 24s,然后从 23.9s 开始倒计时，直到时间减到零；开关控制计数器使能端无效时，计数暂停，从而计数器的加使能端有效，实现计数的连续。2.3 译码电路 用 PLC 的三个输出口去选通芯片 74LS48，四个输出口输出作为 74LS48 的输入，经74LS48 译码输出送给三个七段数码管，显示 24s 的倒计时。 PLC 的一个输出口送出 1s 的连续矩形脉冲去控制 LED 灯，从而实现装饰部分字母图案 NBA、乔丹 logo、侧面篮球的显示闪耀。精品文档---下载后可任意编辑报警提示就是完成记时器计时结束时，系统给出的连续的提示音。当电路由“24”到“00”时，蜂鸣器和 LED 的正极接到电平，这时蜂鸣器和正面 LED 灯均能正常工作，从而...
