4.110kV电缆及附件技术范本(1)(共14页)

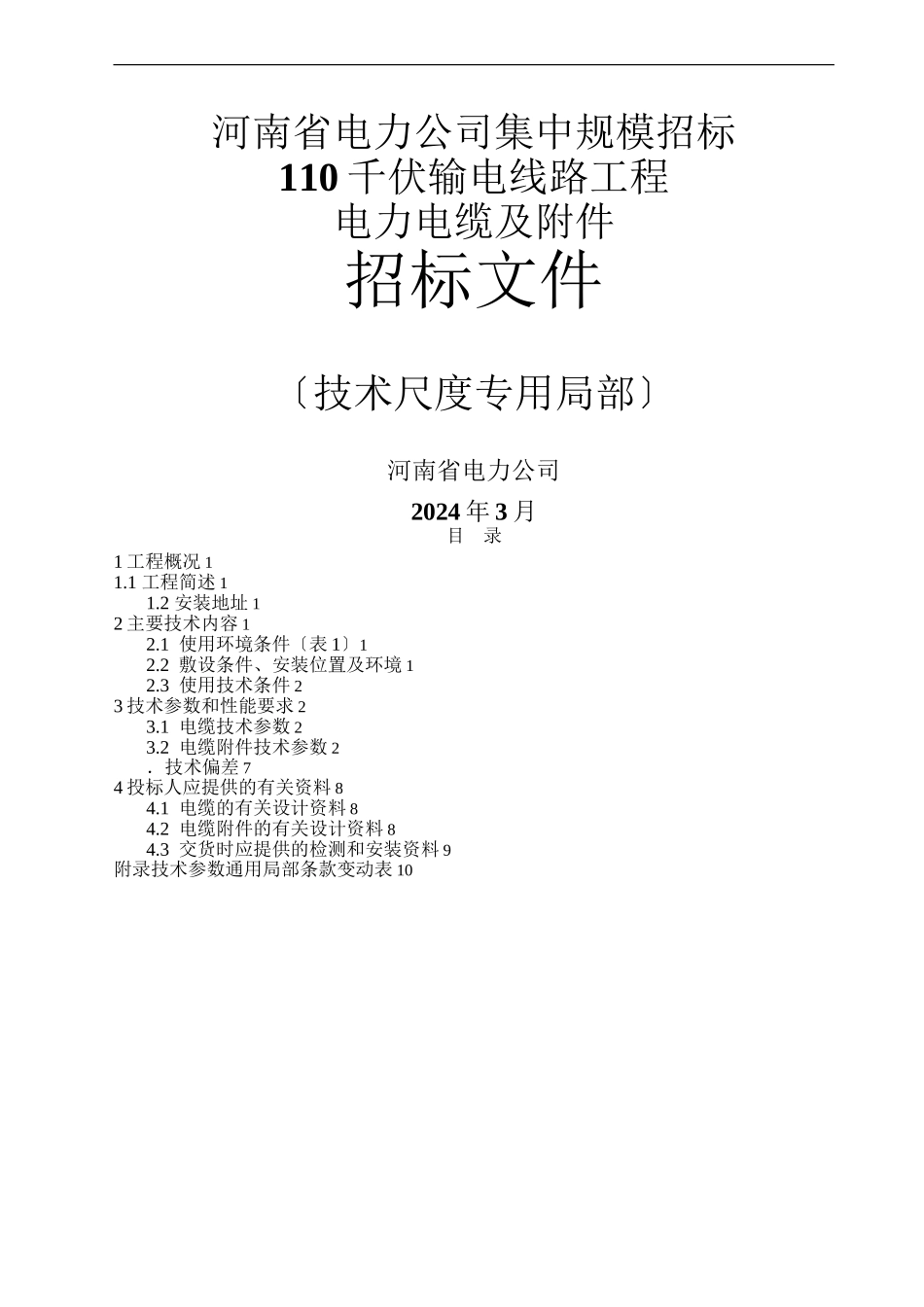

4.110kV电缆及附件技术范本(1)(共14页)_第1页
1/19

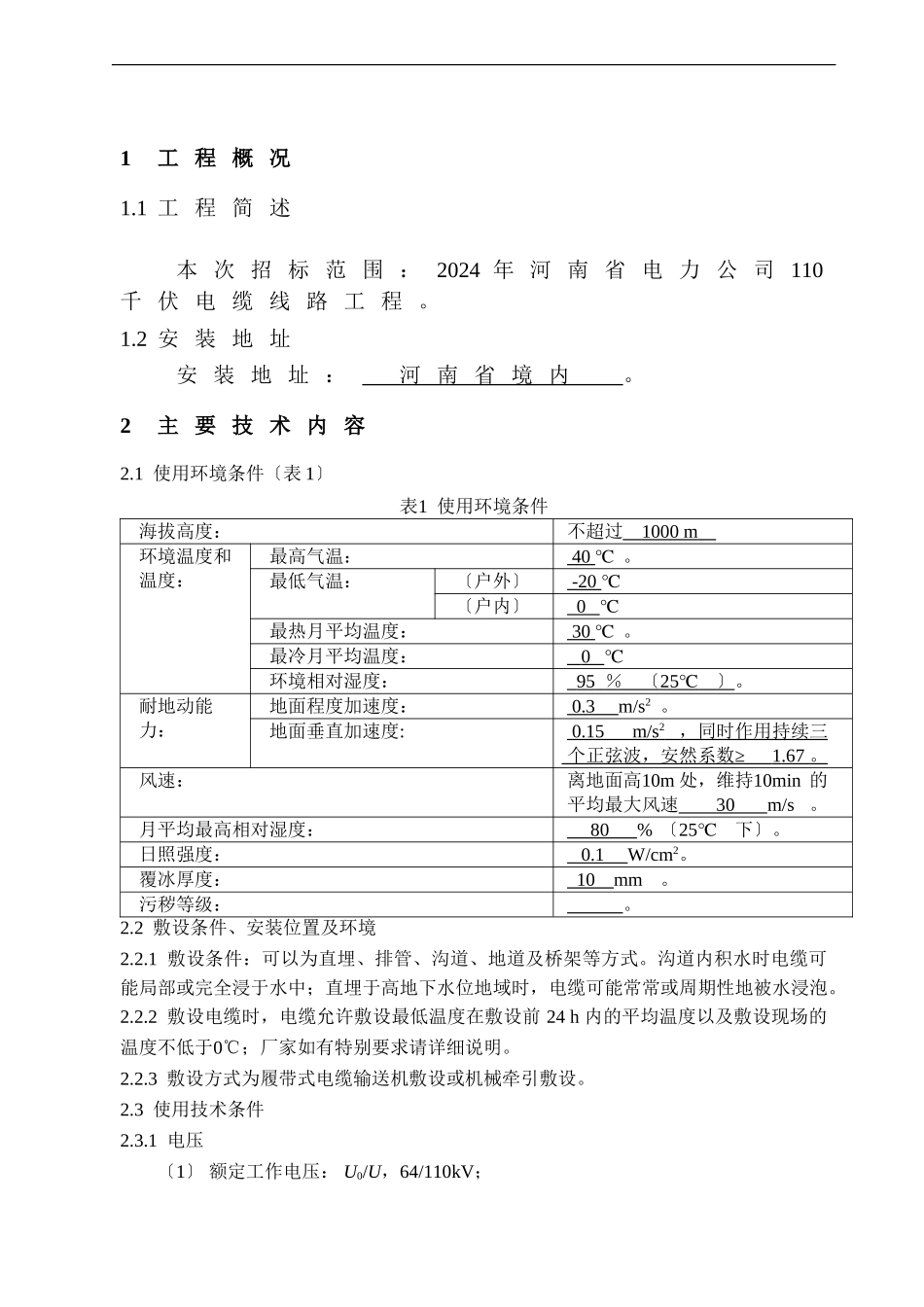

4.110kV电缆及附件技术范本(1)(共14页)_第2页
2/19

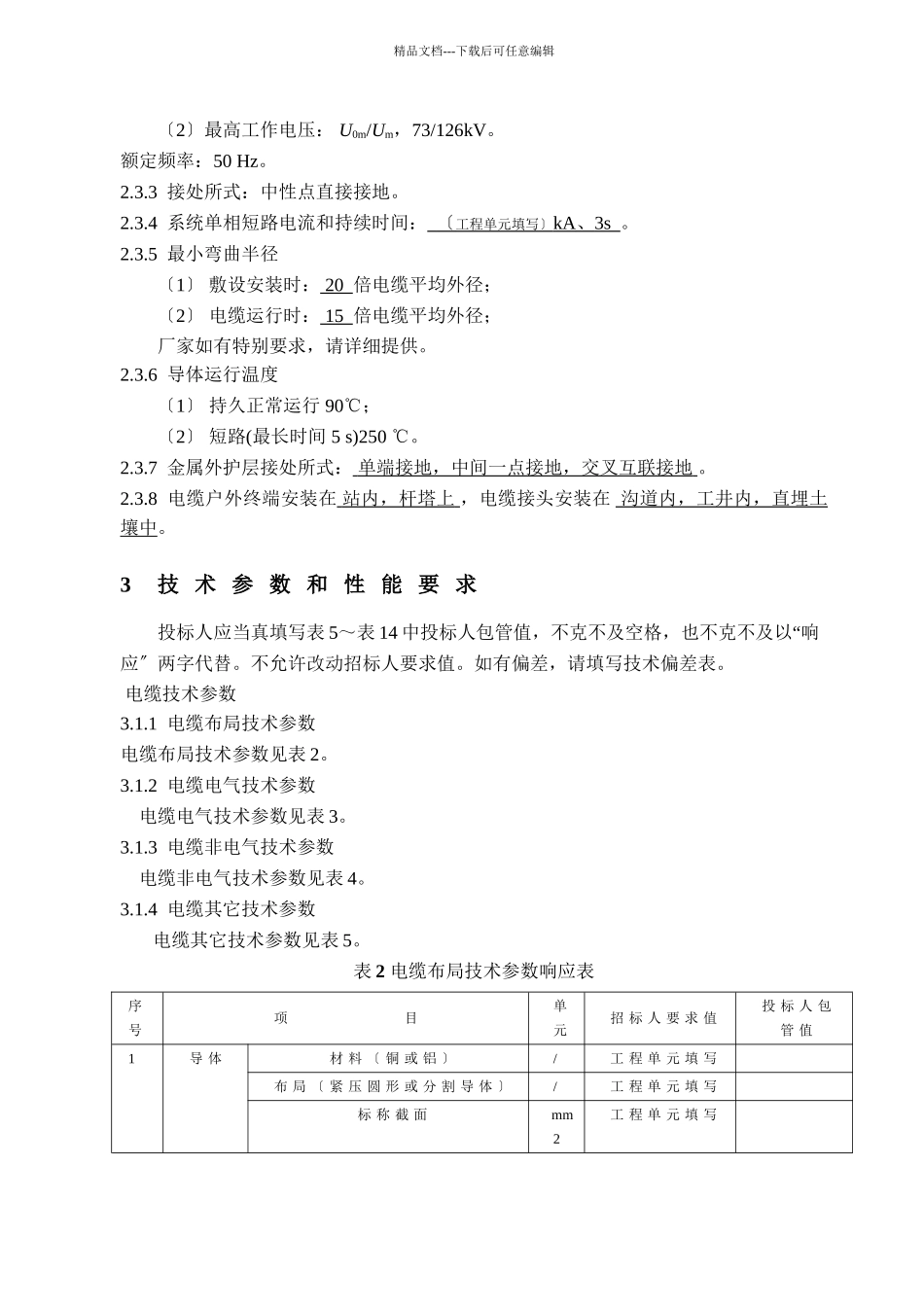

4.110kV电缆及附件技术范本(1)(共14页)_第3页
3/19
河南省电力公司集中规模招标110 千伏输电线路工程电力电缆及附件招标文件〔技术尺度专用局部〕河南省电力公司2024 年 3 月 目录1 工程概况 11.1 工程简述 11.2 安装地址 12 主要技术内容 12.1 使用环境条件〔表 1〕12.2 敷设条件、安装位置及环境 12.3 使用技术条件 23 技术参数和性能要求 23.1 电缆技术参数 23.2 电缆附件技术参数 2.技术偏差 74 投标人应提供的有关资料 84.1 电缆的有关设计资料 84.2 电缆附件的有关设计资料 84.3 交货时应提供的检测和安装资料 9附录技术参数通用局部条款变动表 101工 程 概 况1.1 工 程 简 述本 次 招 标 范 围 : 2024 年 河 南 省 电 力 公 司 110千 伏 电 缆 线 路 工 程 。1.2 安 装 地 址安 装 地 址 : 河 南 省 境 内。2主 要 技 术 内 容2.1 使用环境条件〔表 1〕表1 使用环境条件海拔高度:不超过 1000 m 环境温度和温度:最高气温: 40 ℃ 。最低气温:〔户外〕 -20 ℃〔户内〕 0 ℃最热月平均温度: 30 ℃ 。最冷月平均温度: 0 ℃环境相对湿度: 95 %〔 25℃ 〕 。耐地动能力:地面程度加速度: 0.3 m/s2 。地面垂直加速度: 0.15 m/s 2 ,同时作用持续三 ≥ 个正弦波,安然系数 1 .67 。 风速:离地面高10m 处,维持10min 的平均最大风速 30 m/s。月平均最高相对湿度: 80 % 〔25℃下〕。日照强度: 0.1 W/cm2。覆冰厚度: 10 mm。污秽等级: 。2.2 敷设条件、安装位置及环境2.2.1 敷设条件:可以为直埋、排管、沟道、地道及桥架等方式。沟道内积水时电缆可能局部或完全浸于水中;直埋于高地下水位地域时,电缆可能常常或周期性地被水浸泡。2.2.2 敷设电缆时,电缆允许敷设最低温度在敷设前 24 h 内的平均温度以及敷设现场的温度不低于0℃;厂家如有特别要求请详细说明。2.2.3 敷设方式为履带式电缆输送机敷设或机械牵引敷设。2.3 使用技术条件2.3.1 电压〔1〕 额定工作电压: U0/U,64/110kV;精品文档---下载后可任意编辑〔2〕最高工作电压: U0m/Um,73/126kV。额定频率:50 Hz。2.3.3 接处所式:中性点直接接地。2.3.4 系统单相短路电流和持续时间: 〔 工程单元填写〕 kA 、 3s 。2.3.5 最小弯曲半径〔1〕 敷设安装时: 20 倍电缆平均外径;〔2〕 电缆运行时: 15 倍电缆平均外径;厂家如有特别要求,请详细提供。2.3...
