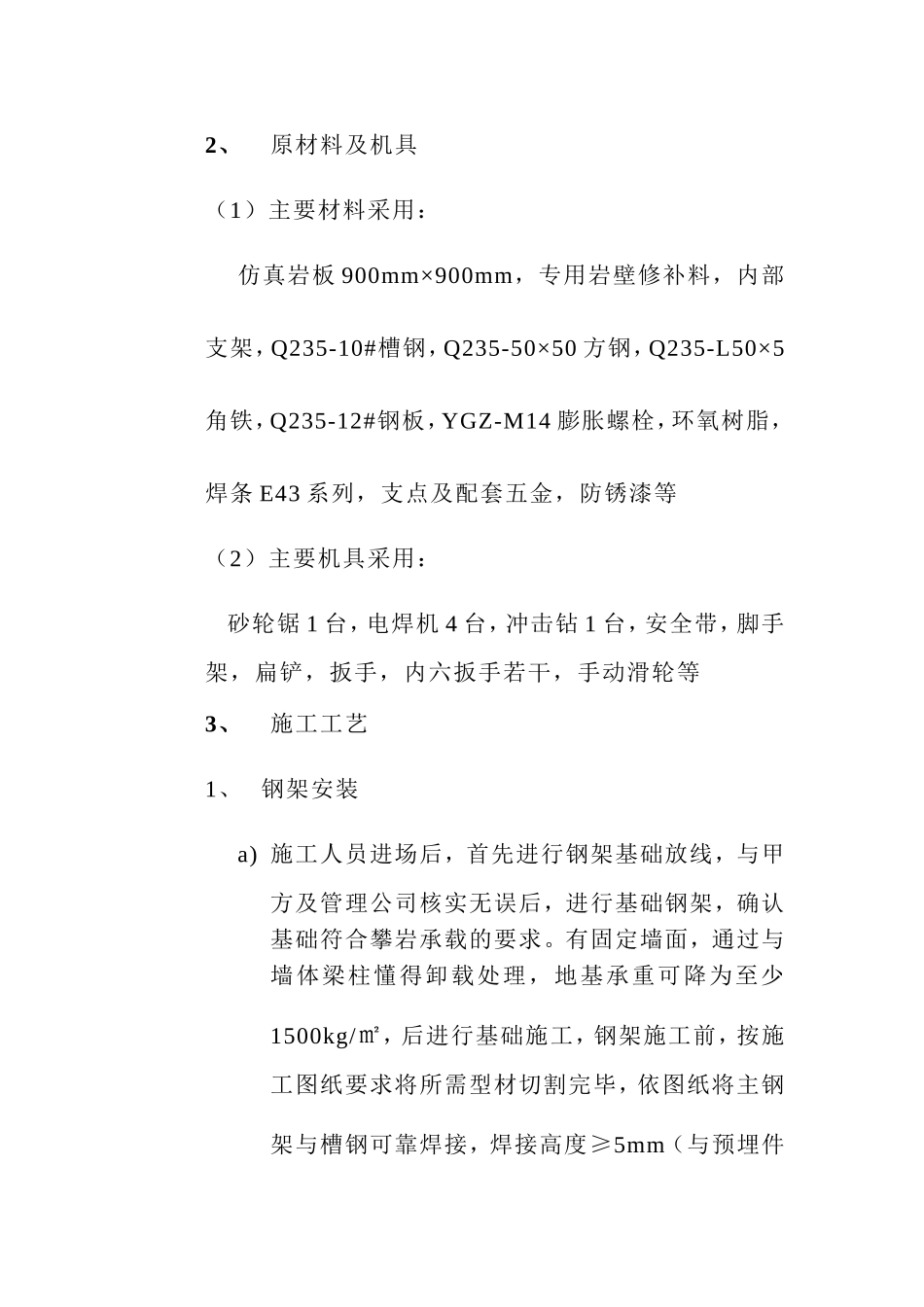

攀岩施工组织方案_第2页
2/4

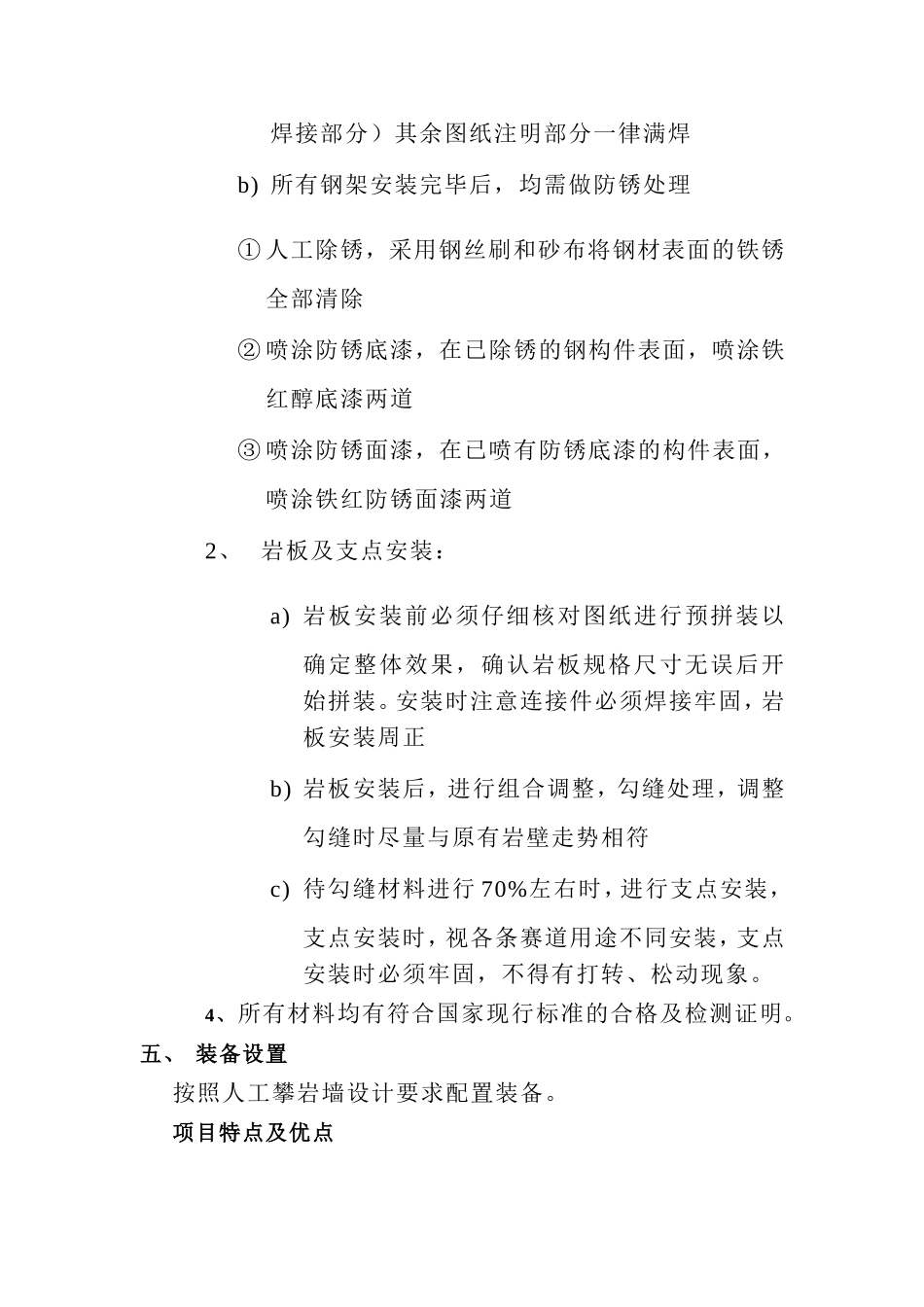

攀岩施工组织方案_第3页
3/4
攀岩施工组织方案一、工程概况:攀岩工程位于重庆市瑞安会所内,攀岩区总面积约138㎡。共分为3个区,分别为:男(女)子难度道、男(女)子训练道、男(女)速度道、初级训练区等。二、材料选用:环氧树脂无机复合人工岩板,利用高压合成喷射机加工而成,产品形成由北大高分子系、清华大学工程力学系、国家体委科研所根据国际攀山、攀冰联合会对人工岩板及装备的有关要求和检测方法进行生产和检测。标准号为:〈欧标EN12572〉。三、岩道设计方案1、规格:岩体为仿岩石造型板,凹凸型,900mm×900mm2、岩道设置:多条速度,难度道,每道变化不同。四、结构设计1、工艺流程:基础钢架钢架基础及埋件钢架焊接及防锈处理岩板安装岩板缝隙处理及调整支点安装验收清理2、原材料及机具(1)主要材料采用:仿真岩板900mm×900mm,专用岩壁修补料,内部支架,Q235-10#槽钢,Q235-50×50方钢,Q235-L50×5角铁,Q235-12#钢板,YGZ-M14膨胀螺栓,环氧树脂,焊条E43系列,支点及配套五金,防锈漆等(2)主要机具采用:砂轮锯1台,电焊机4台,冲击钻1台,安全带,脚手架,扁铲,扳手,内六扳手若干,手动滑轮等3、施工工艺1、钢架安装a)施工人员进场后,首先进行钢架基础放线,与甲方及管理公司核实无误后,进行基础钢架,确认基础符合攀岩承载的要求。有固定墙面,通过与墙体梁柱懂得卸载处理,地基承重可降为至少1500kg/㎡,后进行基础施工,钢架施工前,按施工图纸要求将所需型材切割完毕,依图纸将主钢架与槽钢可靠焊接,焊接高度≥5mm(与预埋件焊接部分)其余图纸注明部分一律满焊b)所有钢架安装完毕后,均需做防锈处理①人工除锈,采用钢丝刷和砂布将钢材表面的铁锈全部清除②喷涂防锈底漆,在已除锈的钢构件表面,喷涂铁红醇底漆两道③喷涂防锈面漆,在已喷有防锈底漆的构件表面,喷涂铁红防锈面漆两道2、岩板及支点安装:a)岩板安装前必须仔细核对图纸进行预拼装以确定整体效果,确认岩板规格尺寸无误后开始拼装。安装时注意连接件必须焊接牢固,岩板安装周正b)岩板安装后,进行组合调整,勾缝处理,调整勾缝时尽量与原有岩壁走势相符c)待勾缝材料进行70%左右时,进行支点安装,支点安装时,视各条赛道用途不同安装,支点安装时必须牢固,不得有打转、松动现象。4、所有材料均有符合国家现行标准的合格及检测证明。五、装备设置按照人工攀岩墙设计要求配置装备。项目特点及优点1、可进行中小型比赛2、结合该项目外观特点,从颜色到造型及专业要求,达到运动、环境、外观的整体完美的结合。攀岩装备清单(每道)攀岩装备(全部采用进口产品)攀岩装备名称产地品牌型号数量备注保护绳子法国BEALTOPGUN1条10.5mm20m/根,适合各类攀岩活动安全带意大利CAMPGROUP22条全可调,无须反穿,适用于团队训练及攀岩场地头盔意大利CAMPROCKSTAR1个简单实用,为团队训练及攀岩场地的最佳选择60cm扁带法国BEALTUBULAR1根丝扣钢锁意大利CAMPOVALEACCIAIO1个8字环下降器意大利CAMPOTTO1个攀岩鞋1双防滑粉袋法国1袋
