BIM在施工管理中的应用

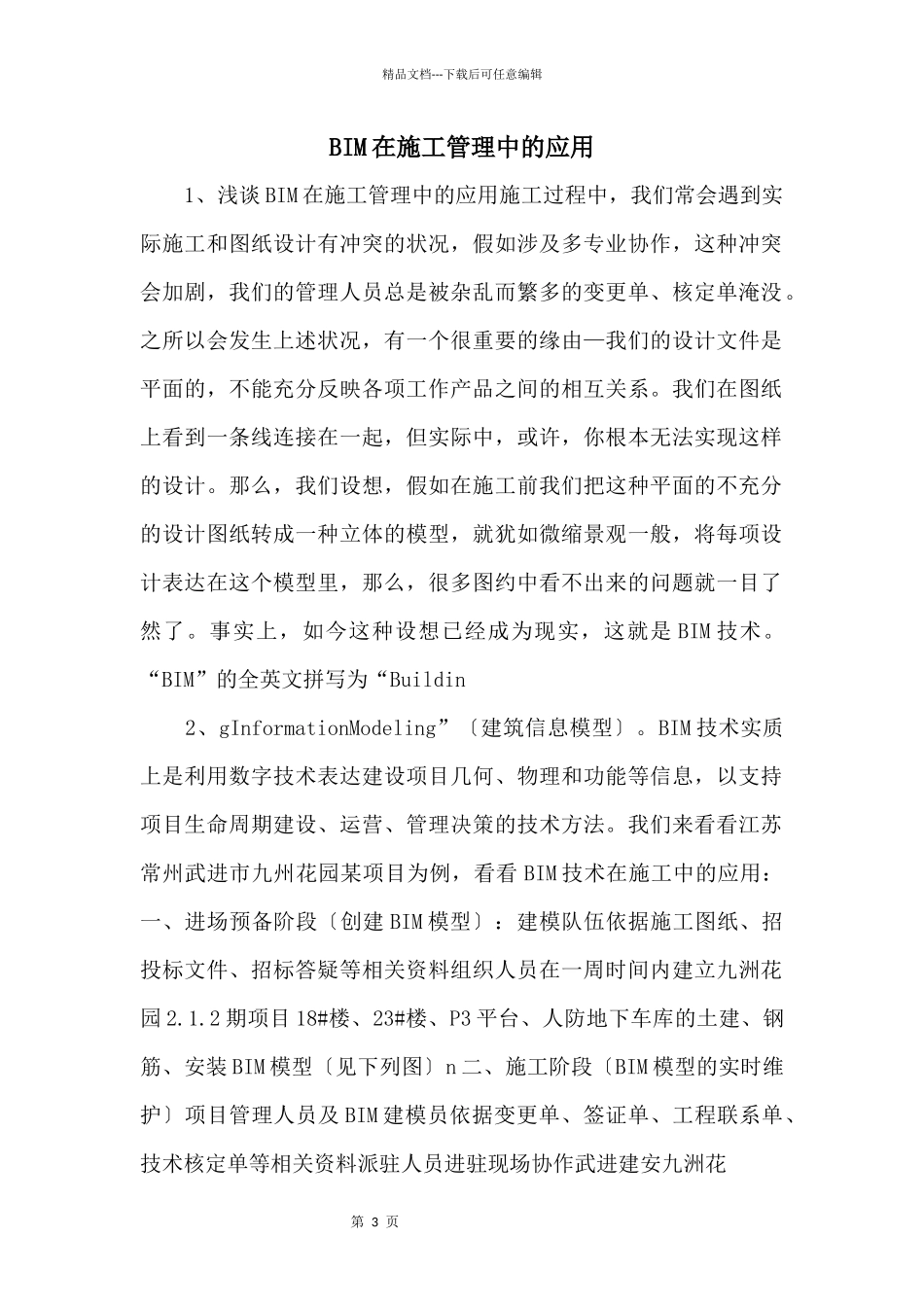

第 3 页精品文档---下载后可任意编辑BIM 在施工管理中的应用 1、浅谈 BIM 在施工管理中的应用施工过程中，我们常会遇到实际施工和图纸设计有冲突的状况，假如涉及多专业协作，这种冲突会加剧，我们的管理人员总是被杂乱而繁多的变更单、核定单淹没。之所以会发生上述状况，有一个很重要的缘由—我们的设计文件是平面的，不能充分反映各项工作产品之间的相互关系。我们在图纸上看到一条线连接在一起，但实际中，或许，你根本无法实现这样的设计。那么，我们设想，假如在施工前我们把这种平面的不充分的设计图纸转成一种立体的模型，就犹如微缩景观一般，将每项设计表达在这个模型里，那么，很多图约中看不出来的问题就一目了然了。事实上，如今这种设想已经成为现实，这就是 BIM 技术。“BIM”的全英文拼写为“Buildin 2、gInformationModeling”〔建筑信息模型〕。BIM 技术实质上是利用数字技术表达建设项目几何、物理和功能等信息，以支持项目生命周期建设、运营、管理决策的技术方法。我们来看看江苏常州武进市九州花园某项目为例，看看 BIM 技术在施工中的应用：一、进场预备阶段〔创建 BIM 模型〕：建模队伍依据施工图纸、招投标文件、招标答疑等相关资料组织人员在一周时间内建立九洲花园 2.1.2 期项目 18#楼、23#楼、P3 平台、人防地下车库的土建、钢筋、安装 BIM 模型〔见下列图〕n 二、施工阶段〔BIM 模型的实时维护〕项目管理人员及 BIM 建模员依据变更单、签证单、工程联系单、技术核定单等相关资料派驻人员进驻现场协作武进建安九洲花 第 4 页精品文档---下载后可任意编辑 3、园项目部相关人员实时对 BIM 模型进行维护、更新，为项目各管理条线供应最为准时、精确的工程建模呈现。1、碰撞检查传统施工管理中二维平面图纸很难发觉不同系统的管件碰撞问题，由此引发返工造成极大的本钱铺张与工期延误。九洲花园项目中利用BIM 模型轻松快捷地检查在三维空间环境下各专业的碰撞状况，发觉检查出人防地下车库机电安装工程中进水管与风管发生碰撞〔图7〕、消防系统与风系统发生碰撞等几百处碰撞，n 利用变更条件进行 BIM 维护，提前反应施工设计问题，避开返工与铺张〔见下列图〕。2、数据供应利用 BIM 模型的 4D 关联数据库，快速、精确获得过程中工程基础数据拆分实物量，随时为选购打算的制定供应准时、精确的数据支撑，随时为限额领料 4、〔图 8〕供应准时、精确的数据支撑，为现场管理状况供应...
