BIM工作流程设计:机电深化设计

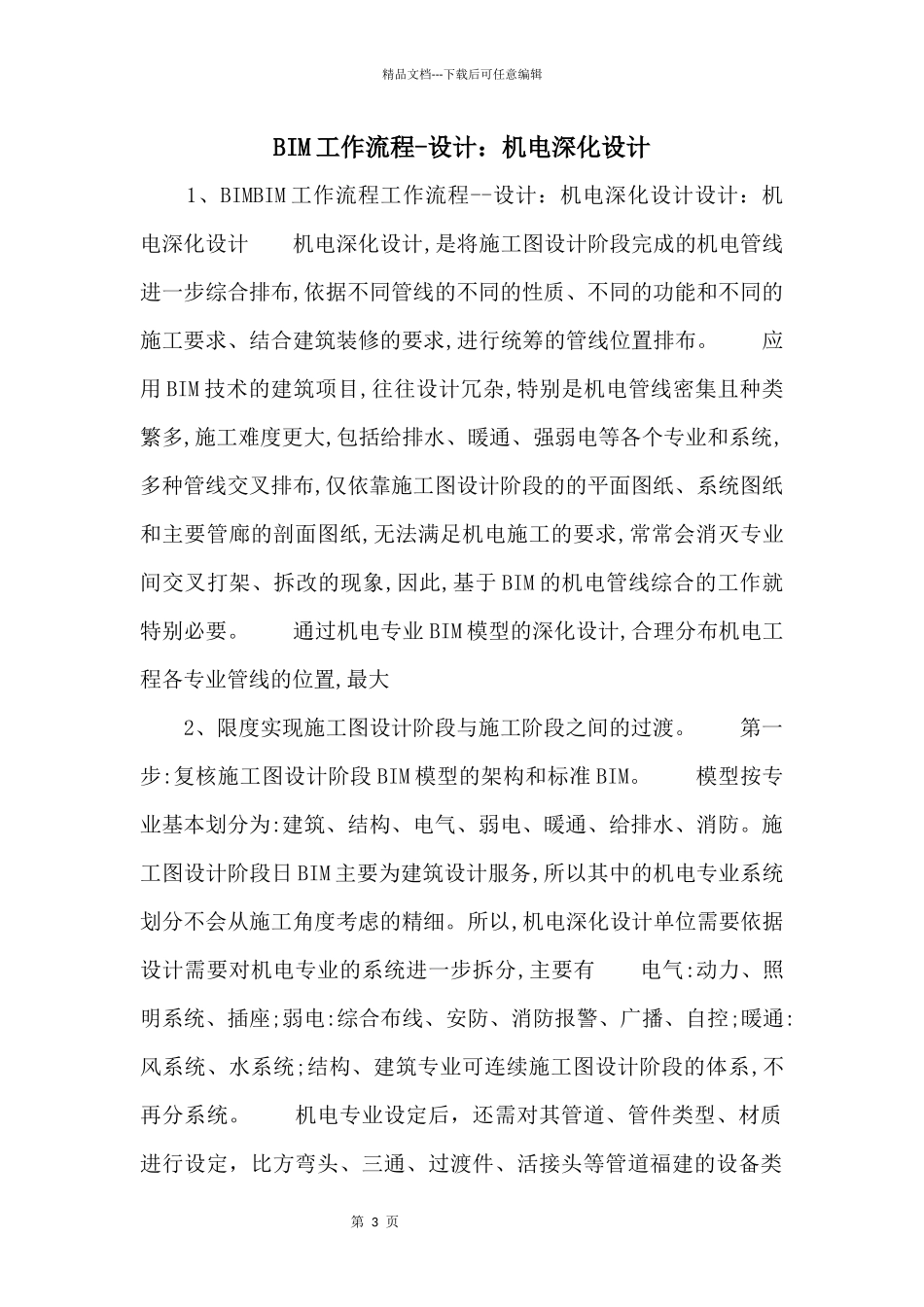

BIM工作流程设计:机电深化设计_第1页
1/3

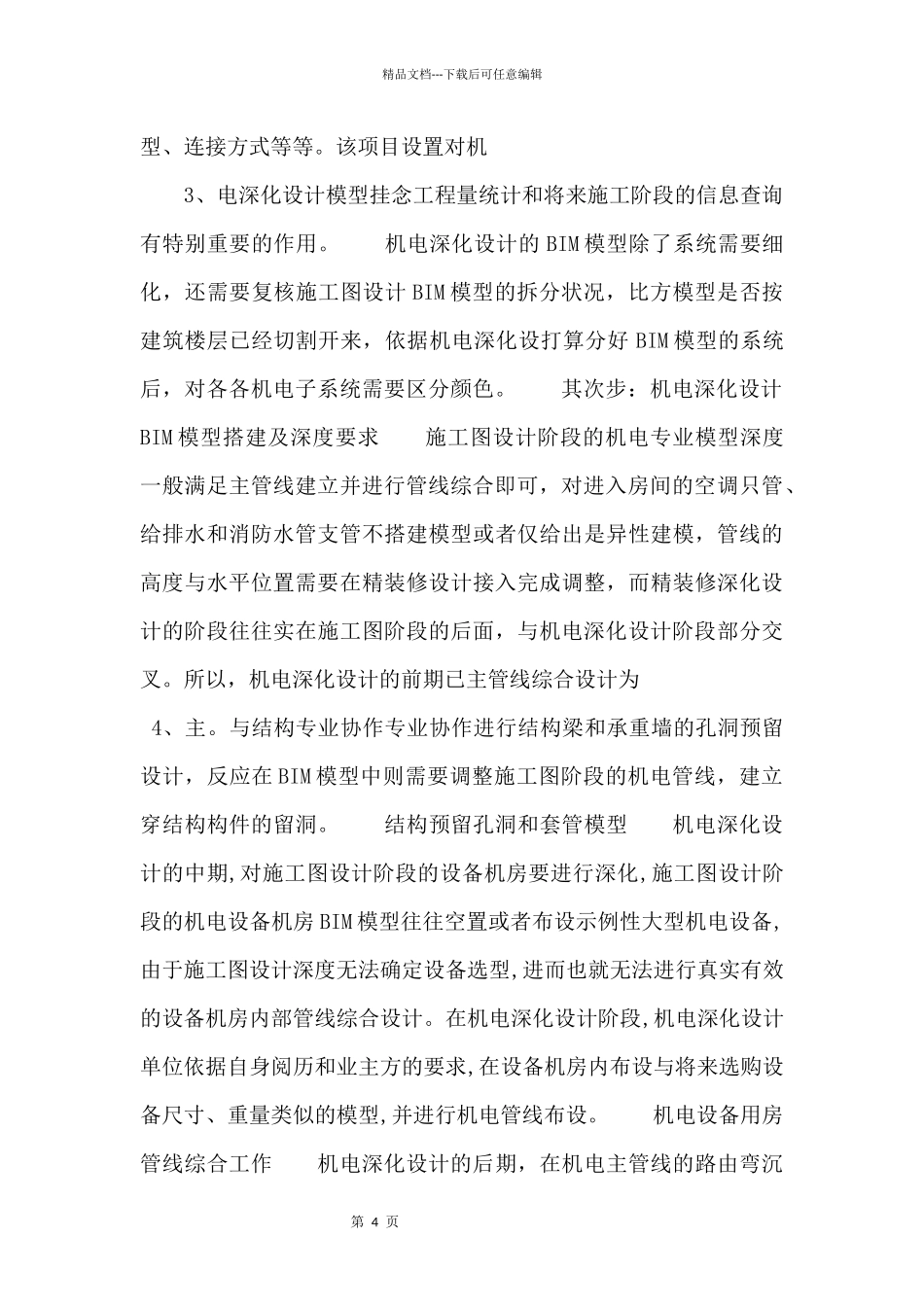

BIM工作流程设计:机电深化设计_第2页
2/3

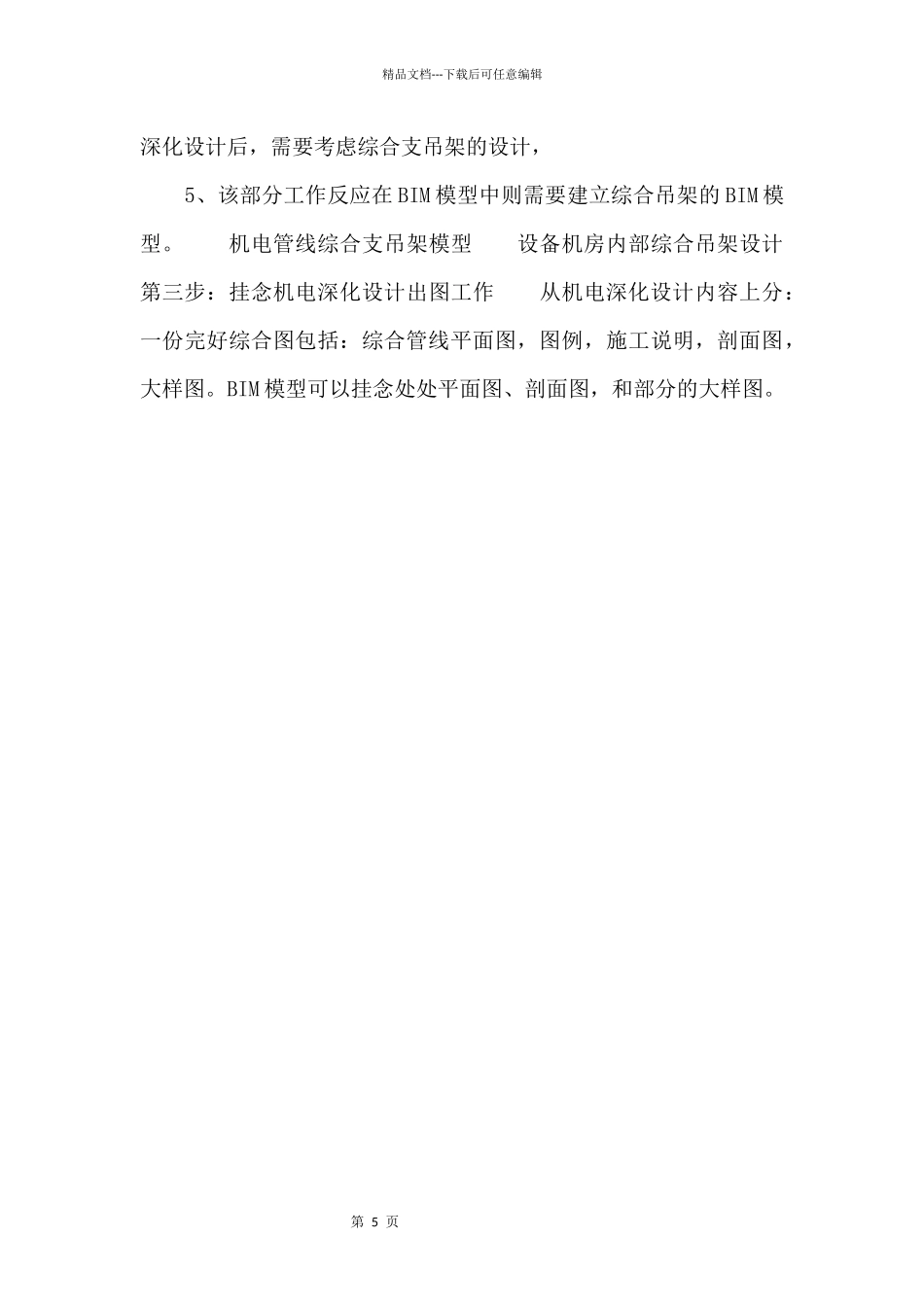

BIM工作流程设计:机电深化设计_第3页
3/3
第 3 页精品文档---下载后可任意编辑BIM 工作流程-设计:机电深化设计 1、BIMBIM 工作流程工作流程--设计:机电深化设计设计:机电深化设计 机电深化设计,是将施工图设计阶段完成的机电管线进一步综合排布,依据不同管线的不同的性质、不同的功能和不同的施工要求、结合建筑装修的要求,进行统筹的管线位置排布。 应用 BIM 技术的建筑项目,往往设计冗杂,特别是机电管线密集且种类繁多,施工难度更大,包括给排水、暖通、强弱电等各个专业和系统,多种管线交叉排布,仅依靠施工图设计阶段的的平面图纸、系统图纸和主要管廊的剖面图纸,无法满足机电施工的要求,常常会消灭专业间交叉打架、拆改的现象,因此,基于 BIM 的机电管线综合的工作就特别必要。 通过机电专业 BIM 模型的深化设计,合理分布机电工程各专业管线的位置,最大 2、限度实现施工图设计阶段与施工阶段之间的过渡。 第一步:复核施工图设计阶段 BIM 模型的架构和标准 BIM。 模型按专业基本划分为:建筑、结构、电气、弱电、暖通、给排水、消防。施工图设计阶段日 BIM 主要为建筑设计服务,所以其中的机电专业系统划分不会从施工角度考虑的精细。所以,机电深化设计单位需要依据设计需要对机电专业的系统进一步拆分,主要有 电气:动力、照明系统、插座;弱电:综合布线、安防、消防报警、广播、自控;暖通:风系统、水系统;结构、建筑专业可连续施工图设计阶段的体系,不再分系统。 机电专业设定后,还需对其管道、管件类型、材质进行设定,比方弯头、三通、过渡件、活接头等管道福建的设备类第 4 页精品文档---下载后可任意编辑型、连接方式等等。该项目设置对机 3、电深化设计模型挂念工程量统计和将来施工阶段的信息查询有特别重要的作用。 机电深化设计的 BIM 模型除了系统需要细化,还需要复核施工图设计 BIM 模型的拆分状况,比方模型是否按建筑楼层已经切割开来,依据机电深化设打算分好 BIM 模型的系统后,对各各机电子系统需要区分颜色。 其次步:机电深化设计BIM 模型搭建及深度要求 施工图设计阶段的机电专业模型深度一般满足主管线建立并进行管线综合即可,对进入房间的空调只管、给排水和消防水管支管不搭建模型或者仅给出是异性建模,管线的高度与水平位置需要在精装修设计接入完成调整,而精装修深化设计的阶段往往实在施工图阶段的后面,与机电深化设计阶段部分交叉。所以,机电深化设计的前期已主管线综合设计为 4、主。与结构专业协作专业协作进行...
