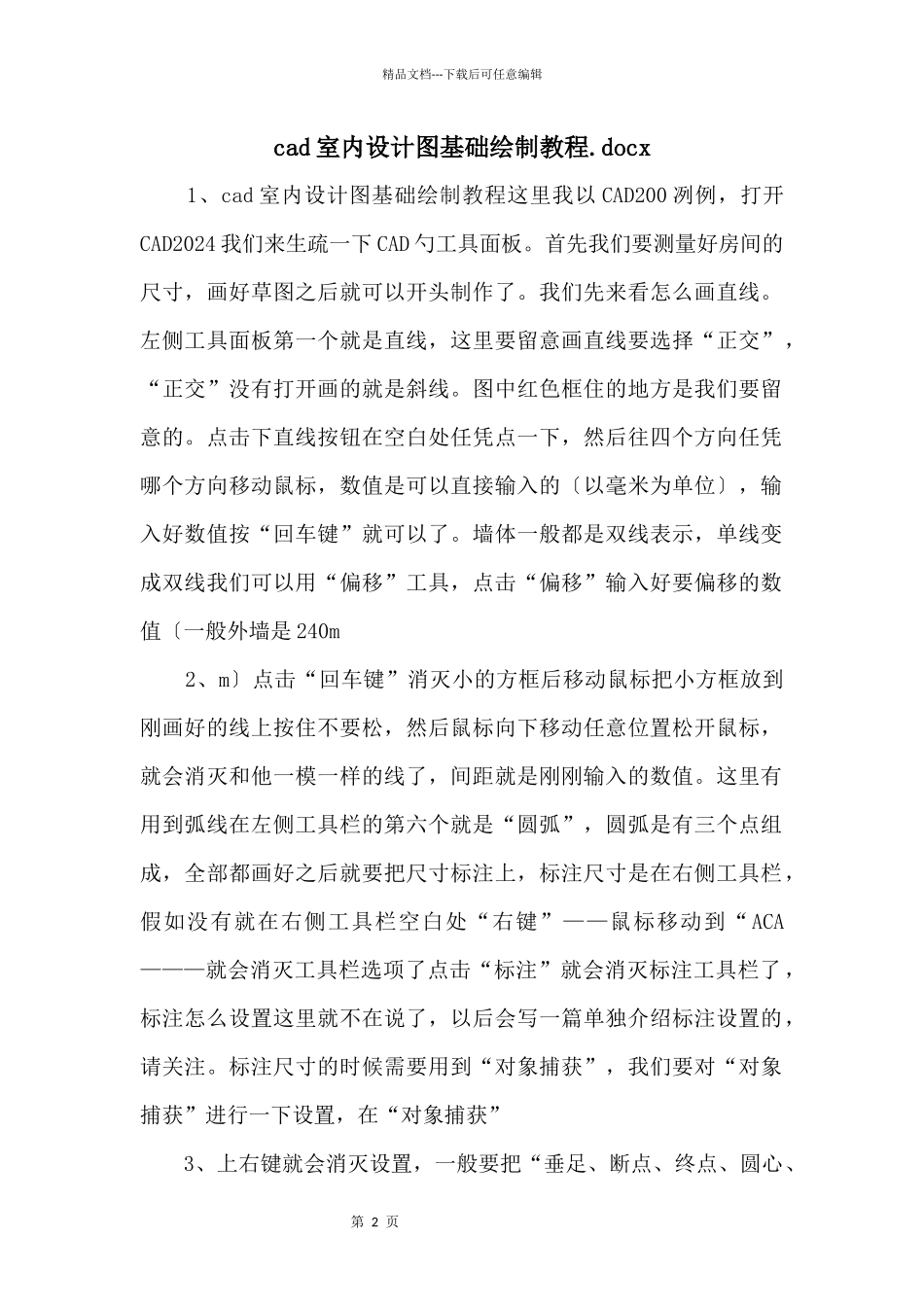

cad室内设计图基础绘制教程.docx_第1页
1/2
cad室内设计图基础绘制教程.docx_第2页
2/2
第 2 页精品文档---下载后可任意编辑cad 室内设计图基础绘制教程.docx 1、cad 室内设计图基础绘制教程这里我以 CAD200 冽例,打开CAD2024 我们来生疏一下 CAD 勺工具面板。首先我们要测量好房间的尺寸,画好草图之后就可以开头制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线,这里要留意画直线要选择“正交”,“正交”没有打开画的就是斜线。图中红色框住的地方是我们要留意的。点击下直线按钮在空白处任凭点一下,然后往四个方向任凭哪个方向移动鼠标,数值是可以直接输入的〔以毫米为单位〕,输入好数值按“回车键”就可以了。墙体一般都是双线表示,单线变成双线我们可以用“偏移”工具,点击“偏移”输入好要偏移的数值〔一般外墙是 240m 2、m〕点击“回车键”消灭小的方框后移动鼠标把小方框放到刚画好的线上按住不要松,然后鼠标向下移动任意位置松开鼠标,就会消灭和他一模一样的线了,间距就是刚刚输入的数值。这里有用到弧线在左侧工具栏的第六个就是“圆弧”,圆弧是有三个点组成,全部都画好之后就要把尺寸标注上,标注尺寸是在右侧工具栏,假如没有就在右侧工具栏空白处“右键”——鼠标移动到“ACA———就会消灭工具栏选项了点击“标注”就会消灭标注工具栏了,标注怎么设置这里就不在说了,以后会写一篇单独介绍标注设置的,请关注。标注尺寸的时候需要用到“对象捕获”,我们要对“对象捕获”进行一下设置,在“对象捕获” 3、上右键就会消灭设置,一般要把“垂足、断点、终点、圆心、第 3 页精品文档---下载后可任意编辑节点、交叉点”都勾选上,选好了点击确认就可以了。下面我们再标注就便利多了。标注好之后我们就可以美化一下列图纸了,放一些沙发、花草、之类的,这些模型都是实现做好的。看了“cad 室内设计图基础绘制教程”的人还看了:
