p沟道mos管工作原理

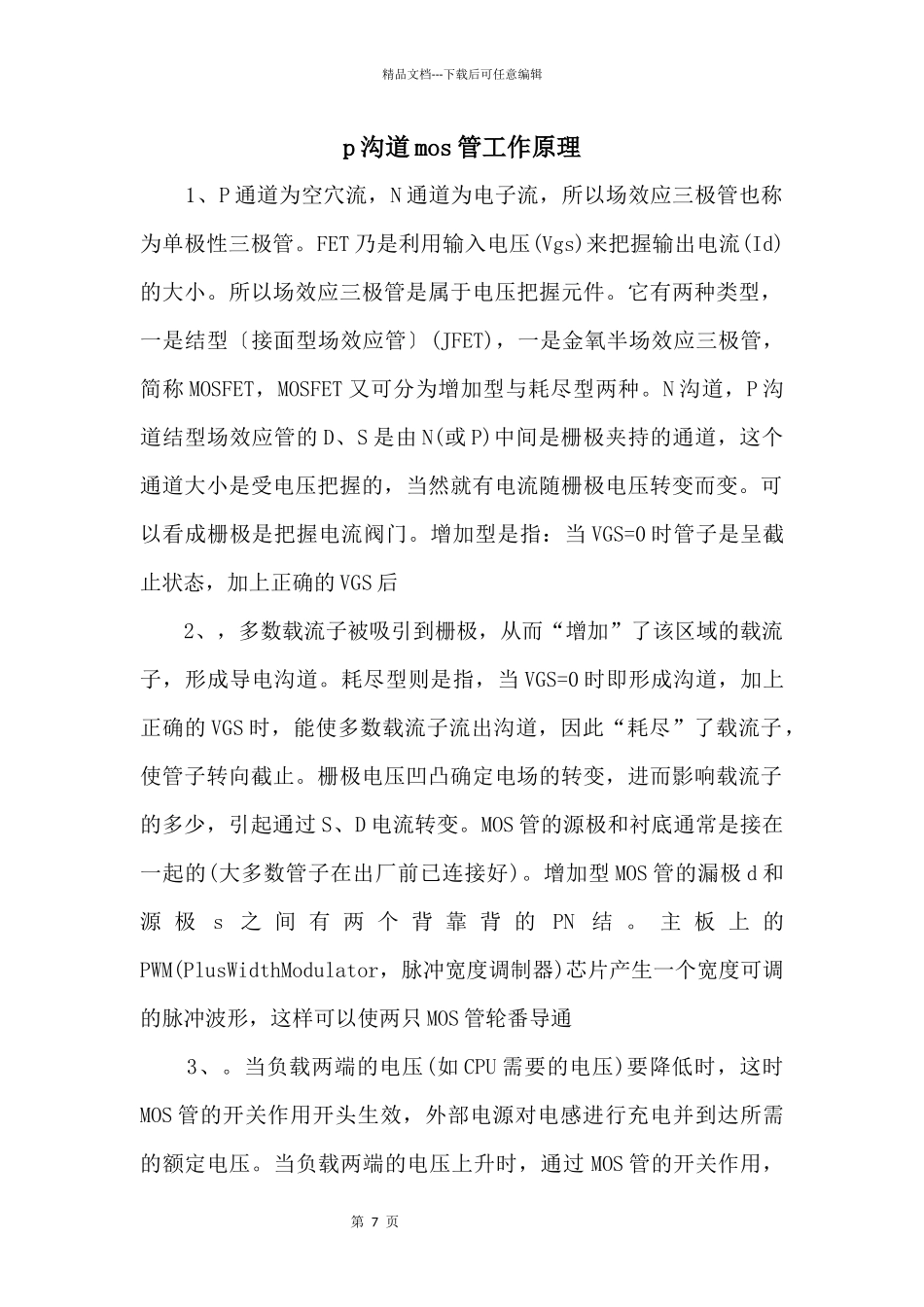

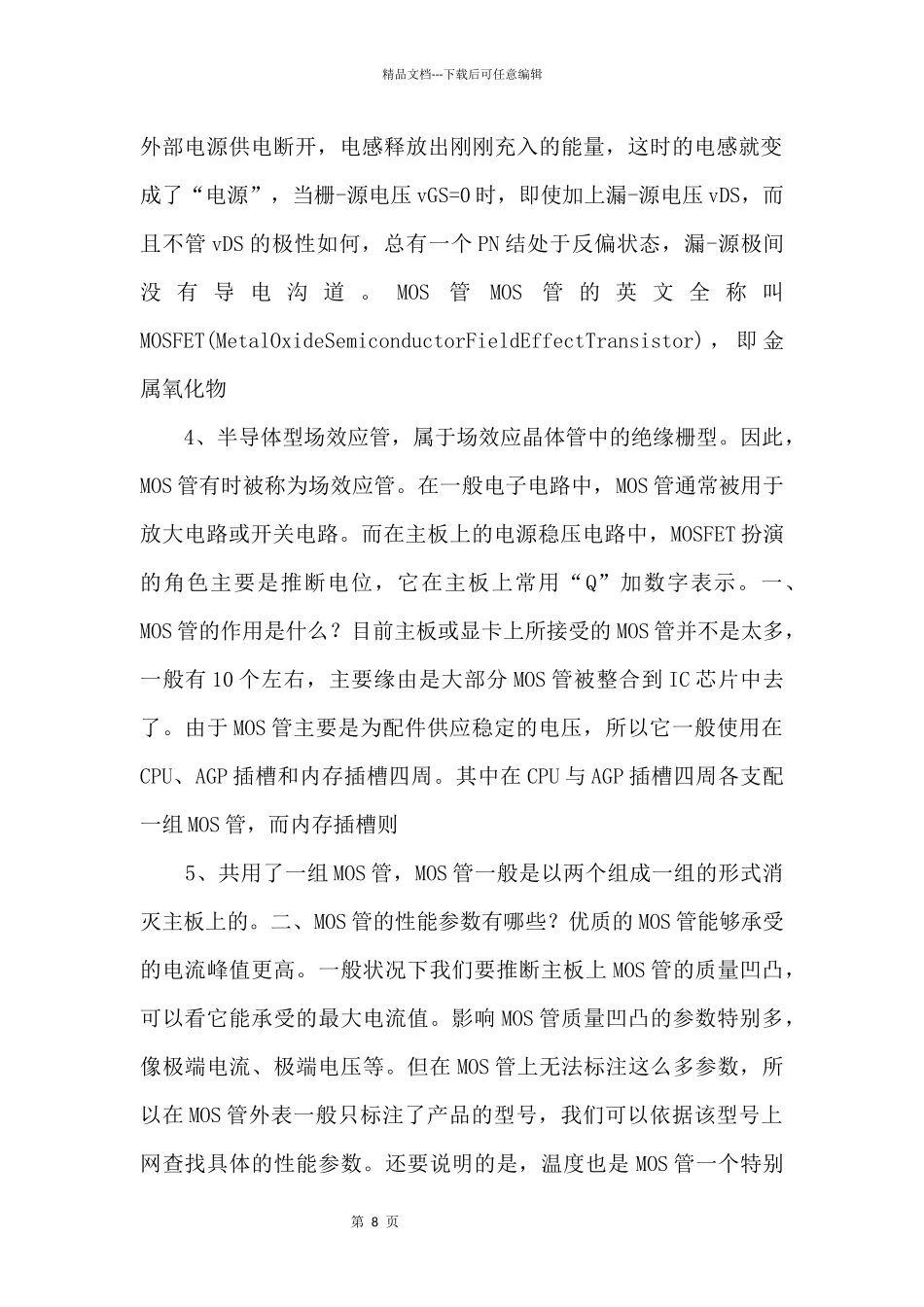

第 7 页精品文档---下载后可任意编辑p 沟道 mos 管工作原理 1、P 通道为空穴流，N 通道为电子流，所以场效应三极管也称为单极性三极管。FET 乃是利用输入电压(Vgs)来把握输出电流(Id)的大小。所以场效应三极管是属于电压把握元件。它有两种类型，一是结型〔接面型场效应管〕(JFET)，一是金氧半场效应三极管，简称 MOSFET，MOSFET 又可分为增加型与耗尽型两种。N 沟道，P 沟道结型场效应管的 D、S 是由 N(或 P)中间是栅极夹持的通道，这个通道大小是受电压把握的，当然就有电流随栅极电压转变而变。可以看成栅极是把握电流阀门。增加型是指：当 VGS=0 时管子是呈截止状态，加上正确的 VGS 后 2、，多数载流子被吸引到栅极，从而“增加”了该区域的载流子，形成导电沟道。耗尽型则是指，当 VGS=0 时即形成沟道，加上正确的 VGS 时，能使多数载流子流出沟道，因此“耗尽”了载流子，使管子转向截止。栅极电压凹凸确定电场的转变，进而影响载流子的多少，引起通过 S、D 电流转变。MOS 管的源极和衬底通常是接在一起的(大多数管子在出厂前已连接好)。增加型 MOS 管的漏极 d 和源 极 s 之 间 有 两 个 背 靠 背 的 PN 结 。 主 板 上 的PWM(PlusWidthModulator，脉冲宽度调制器)芯片产生一个宽度可调的脉冲波形，这样可以使两只 MOS 管轮番导通 3、。当负载两端的电压(如 CPU 需要的电压)要降低时，这时MOS 管的开关作用开头生效，外部电源对电感进行充电并到达所需的额定电压。当负载两端的电压上升时，通过 MOS 管的开关作用，第 8 页精品文档---下载后可任意编辑外部电源供电断开，电感释放出刚刚充入的能量，这时的电感就变成了“电源”，当栅-源电压 vGS=0 时，即使加上漏-源电压 vDS，而且不管 vDS 的极性如何，总有一个 PN 结处于反偏状态，漏-源极间没 有 导 电 沟 道 。 MOS管MOS管 的 英 文 全 称 叫MOSFET(MetalOxideSemiconductorFieldEffectTransistor) ， 即 金属氧化物 4、半导体型场效应管，属于场效应晶体管中的绝缘栅型。因此，MOS 管有时被称为场效应管。在一般电子电路中，MOS 管通常被用于放大电路或开关电路。而在主板上的电源稳压电路中，MOSFET 扮演的角色主要是推断电位，它在主板上常用“Q”加数字表示。一、MOS 管的作用是什么？目前主板或显卡上所接受的 MOS 管并不是太多，一般有 10 个左右，主要缘由是大部分 MOS 管被整...
