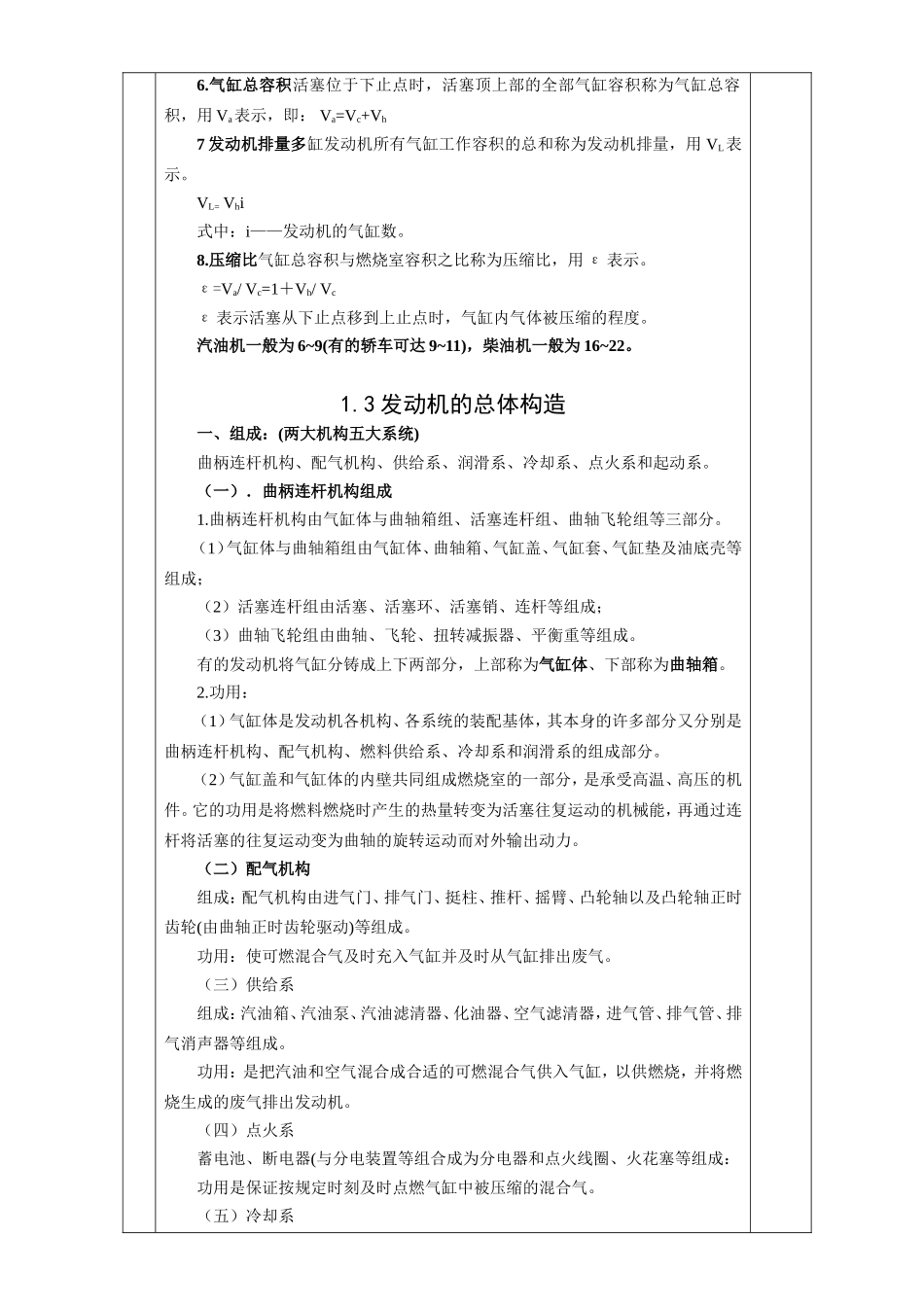

汽车构造教案课程名称汽车构造课时6授课班级教学方式讲授多媒体教学课题发动机工作原理任课教师教学目的与要求1.掌握活塞行程、气缸工作容积、压缩比、有效扭矩、有效功率、燃油消耗率等基本概念；2.理解四冲程汽油机工作原理，重点掌握各个行程的工作特点；3.了解四冲程柴油机基本工作原理；4.了解发动机总体结构；5.能确定发动机的基本特征。重、难点1.重点掌握发动机的排量以及压缩比的概念；2.四冲程汽油机的工作原理。主要内容第一讲：发动机工作原理1.1概述发动机是将某一形式的能量转化为机械能的机器。发动机是汽车最主要的总成之一.它是动力的来源，内燃机汽车发动机的作用是将燃料与空气进行混合在其机体内燃烧，推动活塞往复运动再带动曲轴旋转、从而将化学能转变为机械能向汽车提供动力。由于燃料是在气缸中燃烧.因此又称内燃机。1.2基本术语1．上止点；活塞顶距离曲轴旋转中心最远的位置称为上止点；2．下止点：活塞顶距离曲轴旋转中心最近的位置，称为下止点。3．活塞行程上、下止点间的距离称为活塞行程，用s表示。S=2R（R曲柄半径）即曲轴每转一周，活塞完成两个行程。4.燃烧室容积，活塞在气缸内作往复直线运动，当活塞位于上止点时，活塞顶上面的气缸空间为燃烧室容积，用VC表示。5.气缸工作容积活塞从一个止点移到另一个止点所扫过的容积称为气缸工作容积，用Vh(L)表示。式中D——气缸直径，mm；s——活塞行程，mm；备注6.气缸总容积活塞位于下止点时，活塞顶上部的全部气缸容积称为气缸总容积，用Va表示，即：Va=Vc+Vh7发动机排量多缸发动机所有气缸工作容积的总和称为发动机排量，用VL表示。VL=Vhi式中：i——发动机的气缸数。8.压缩比气缸总容积与燃烧室容积之比称为压缩比，用ε表示。ε=Va/Vc=1＋Vh/Vcε表示活塞从下止点移到上止点时，气缸内气体被压缩的程度。汽油机一般为6~9(有的轿车可达9~11)，柴油机一般为16~22。1.3发动机的总体构造一、组成：(两大机构五大系统)曲柄连杆机构、配气机构、供给系、润滑系、冷却系、点火系和起动系。（一）．曲柄连杆机构组成1.曲柄连杆机构由气缸体与曲轴箱组、活塞连杆组、曲轴飞轮组等三部分。（1）气缸体与曲轴箱组由气缸体、曲轴箱、气缸盖、气缸套、气缸垫及油底壳等组成；（2）活塞连杆组由活塞、活塞环、活塞销、连杆等组成；（3）曲轴飞轮组由曲轴、飞轮、扭转减振器、平衡重等组成。有的发动机将气缸分铸成上下两部分，上部称为气缸体、下部称为曲轴箱。2.功用：（1）气缸体是发动机各机构、各系统的装配基体，其本身的许多部分又分别是曲柄连杆机构、配气机构、燃料供给系、冷却系和润滑系的组成部分。（2）气缸盖和气缸体的内壁共同组成燃烧室的一部分，是承受高温、高压的机件。它的功用是将燃料燃烧时产生的热量转变为活塞往复运动的机械能，再通过连杆将活塞的往复运动变为曲轴的旋转运动而对外输出动力。（二）配气机构组成：配气机构由进气门、排气门、挺柱、推杆、摇臂、凸轮轴以及凸轮轴正时齿轮(由曲轴正时齿轮驱动)等组成。功用：使可燃混合气及时充入气缸并及时从气缸排出废气。（三）供给系组成：汽油箱、汽油泵、汽油滤清器、化油器、空气滤清器，进气管、排气管、排气消声器等组成。功用：是把汽油和空气混合成合适的可燃混合气供入气缸，以供燃烧，并将燃烧生成的废气排出发动机。（四）点火系蓄电池、断电器(与分电装置等组合成为分电器和点火线圈、火花塞等组成：功用是保证按规定时刻及时点燃气缸中被压缩的混合气。（五）冷却系水泵、散热器、风扇、分水管、气缸体放水阀以及气缸体和气缸盖里铸出的空腔——水套等组成。功用是把受热机件的热量散到大气中去，以保证发动机正常工作。（六）润滑系组成：机油泵、集滤器、限压阀、润滑油道、机油粗滤器、机油细滤器和机油冷却器等组成。功用：将润滑油供给作相对运动的零件以减少它们之间的摩擦阻力，减轻机件的磨损，并部分地冷却摩擦零件。清洗摩擦表面。（七）起动系组成；起动机8及其附属装置等组成，功用：用以使静止的发动机起动并转入自行运转。汽油机一般都由上述两个机构和五个系统组成。对于汽车用柴油机，由于其混合气是...
