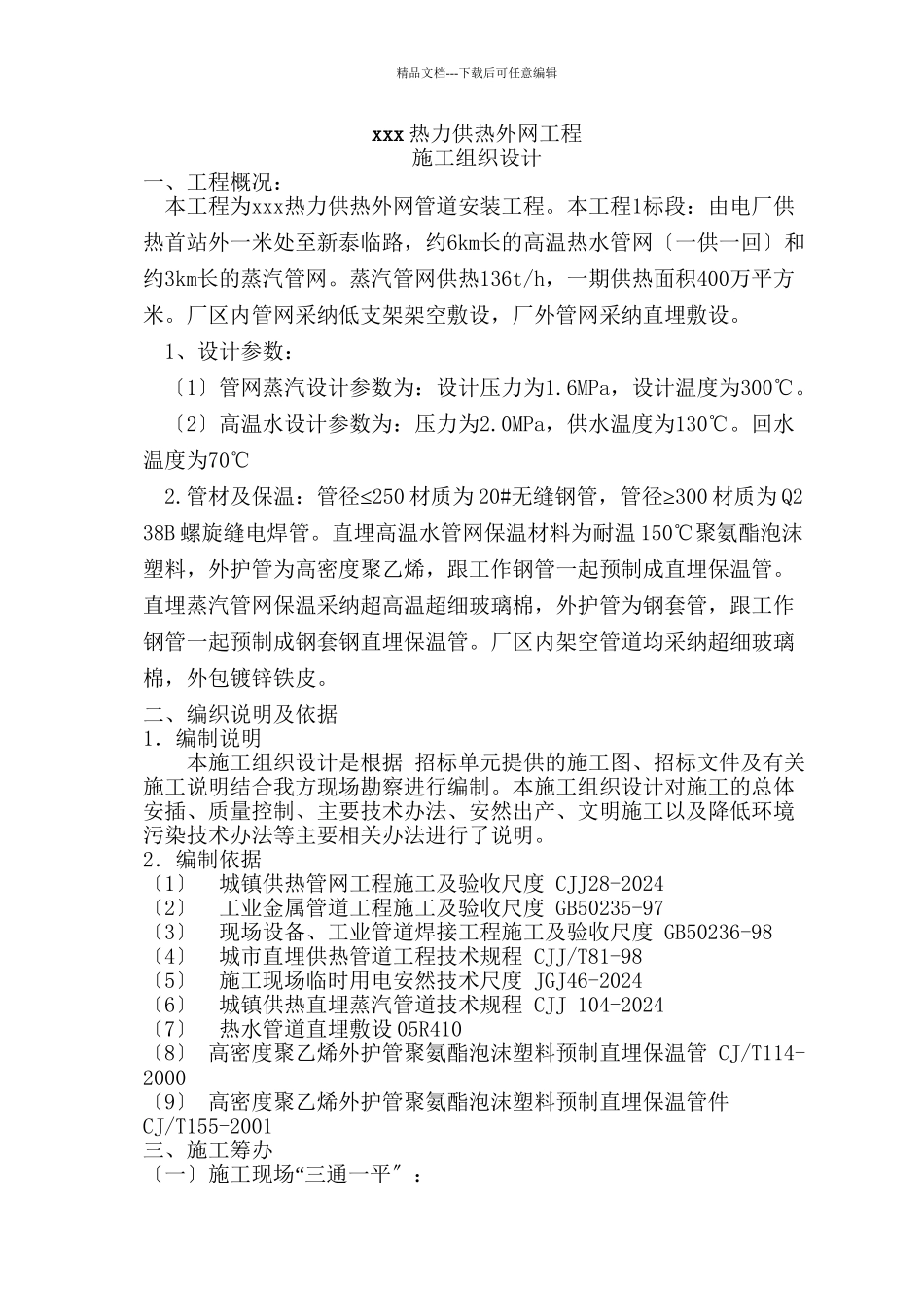

精品文档---下载后可任意编辑xxx 热力供热外网工程施工组织设计一、工程概况：本工程为xxx热力供热外网管道安装工程。本工程1标段：由电厂供热首站外一米处至新泰临路，约6km长的高温热水管网〔一供一回〕和约3km长的蒸汽管网。蒸汽管网供热136t/h，一期供热面积400万平方米。厂区内管网采纳低支架架空敷设，厂外管网采纳直埋敷设。1、设计参数：〔1〕管网蒸汽设计参数为：设计压力为1.6MPa，设计温度为300℃。〔2〕高温水设计参数为：压力为2.0MPa，供水温度为130℃。回水温度为70℃2.≤管材及保温：管径 250 材质为 20#≥无缝钢管，管径 300 材质为 Q238B 螺旋缝电焊管。直埋高温水管网保温材料为耐温 150℃聚氨酯泡沫塑料，外护管为高密度聚乙烯，跟工作钢管一起预制成直埋保温管。直埋蒸汽管网保温采纳超高温超细玻璃棉，外护管为钢套管，跟工作钢管一起预制成钢套钢直埋保温管。厂区内架空管道均采纳超细玻璃棉，外包镀锌铁皮。二、编织说明及依据 1．编制说明 本施工组织设计是根据 招标单元提供的施工图、招标文件及有关施工说明结合我方现场勘察进行编制。本施工组织设计对施工的总体安插、质量控制、主要技术办法、安然出产、文明施工以及降低环境污染技术办法等主要相关办法进行了说明。2．编制依据 〔1〕 城镇供热管网工程施工及验收尺度 CJJ28-2024 〔2〕 工业金属管道工程施工及验收尺度 GB50235-97 〔3〕 现场设备、工业管道焊接工程施工及验收尺度 GB50236-98 〔4〕 城市直埋供热管道工程技术规程 CJJ/T81-98 〔5〕 施工现场临时用电安然技术尺度 JGJ46-2024 〔6〕 城镇供热直埋蒸汽管道技术规程 CJJ 104-2024〔7〕 热水管道直埋敷设 05R410〔8〕 高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管 CJ/T114-2000〔9〕 高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件 CJ/T155-2001三、施工筹办“〔一〕施工现场 三通一平〞：精品文档---下载后可任意编辑1、水：〔1〕施工用水：安装工程前期底子不消水，后期压力试验时由建设单元协调就近安排。〔2〕生活用水：现场每施工队筹办保温桶 2 个，以满足施工人员饮用水需要。2、电：建设单元院内及其附近使用建设单元电源，公路中间管段由建设单元协调就近安排，现场筹办柴油发电机〔50GF41〕一台备用。3、施工前要清理现场道路，在道路上施工时，一般情况下要保持道路畅通，要圈定作业范围，划定安然距离、施工警戒线和设置安然标识表记标帜...
