城市地铁隧道光面爆破周边眼钻孔精度控制施工工法

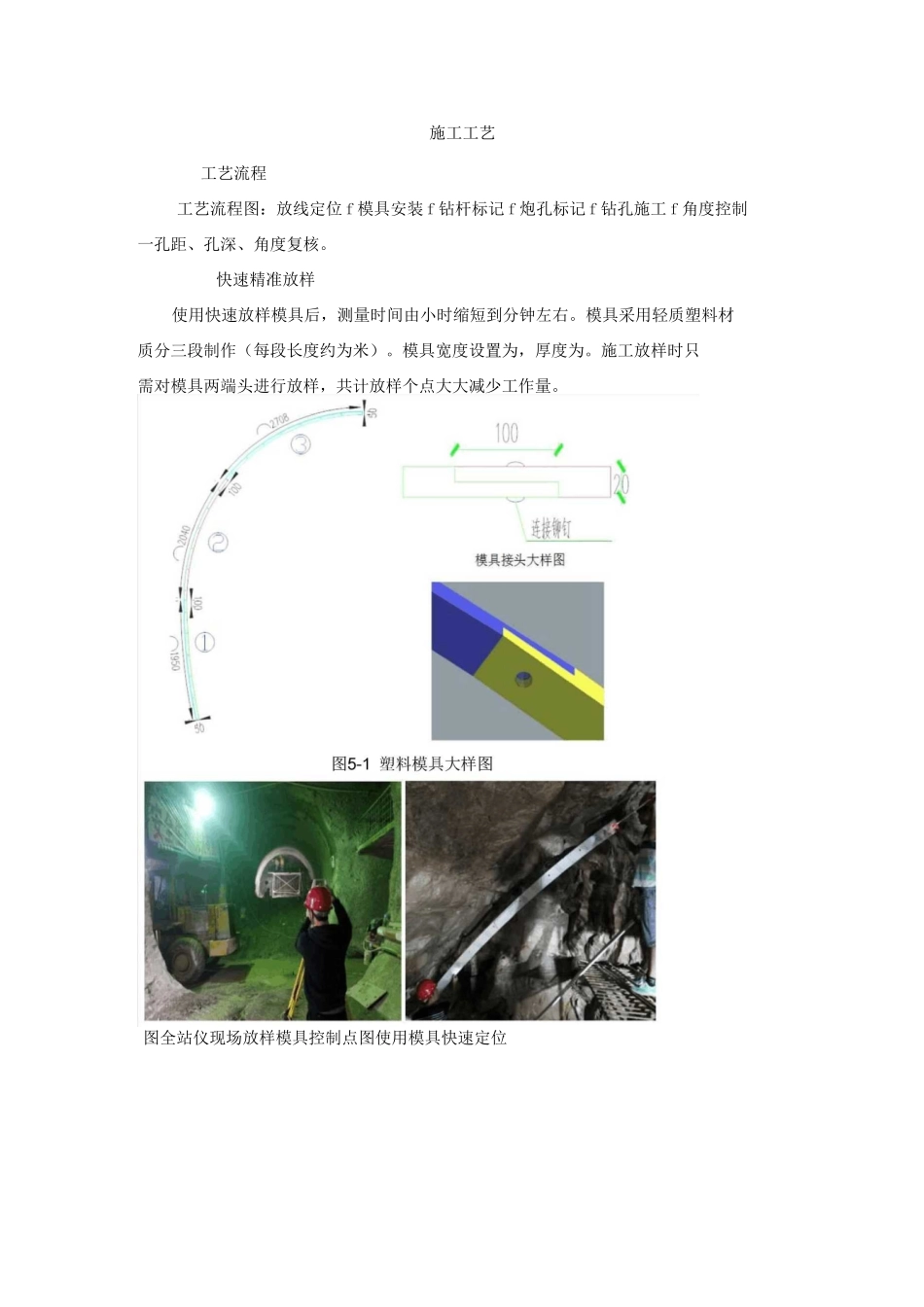

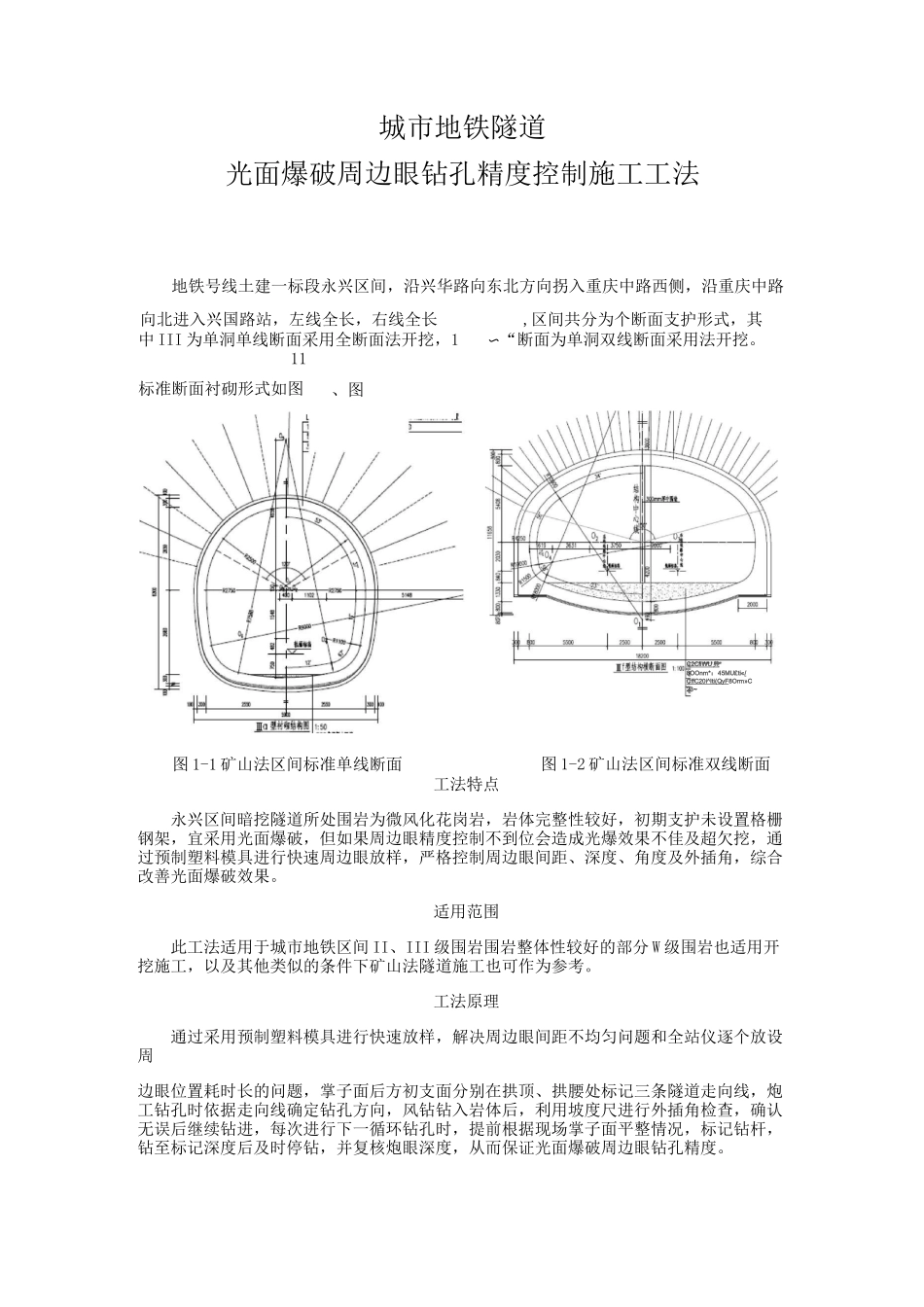

城市地铁隧道光面爆破周边眼钻孔精度控制施工工法_第1页
1/9

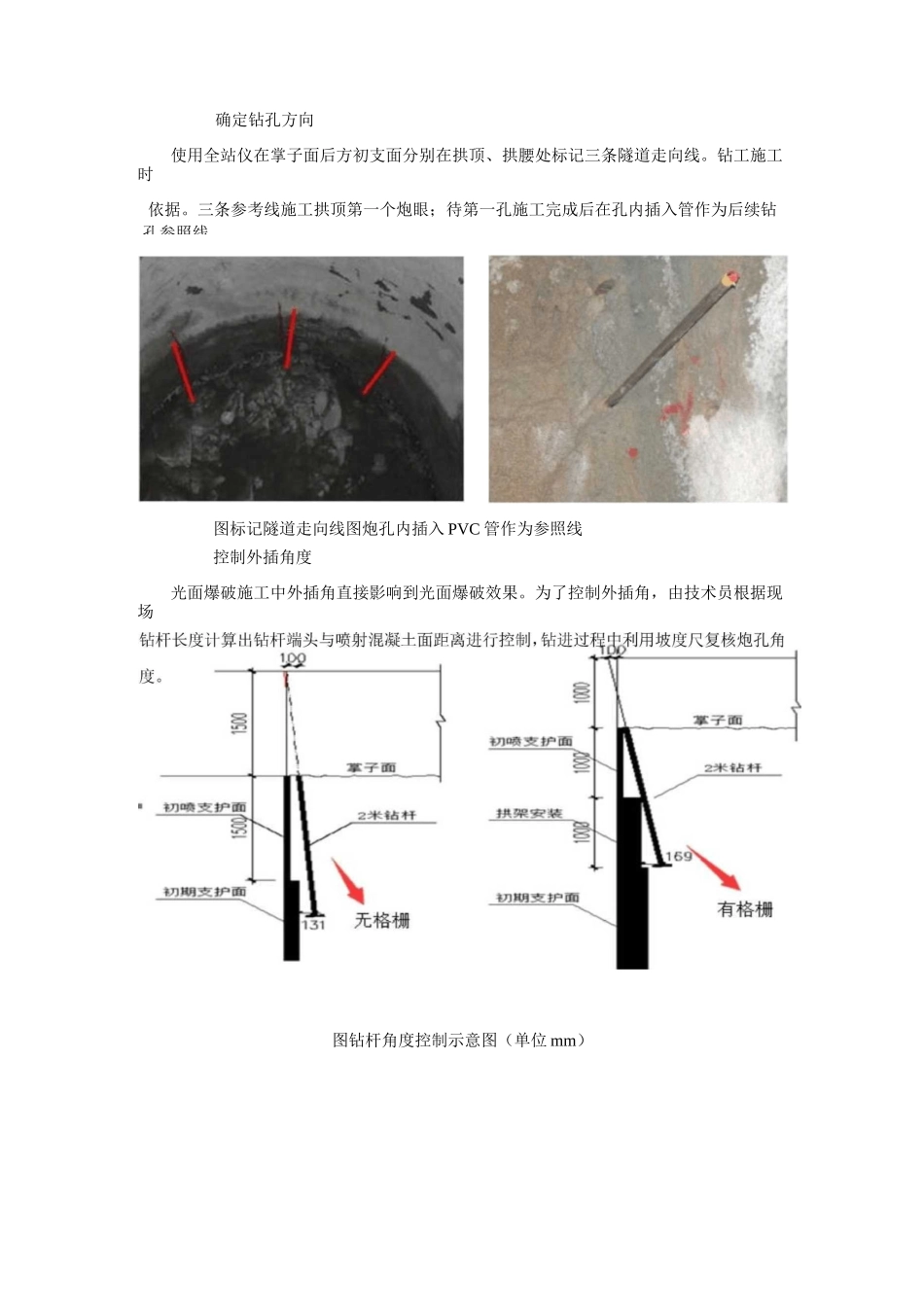

城市地铁隧道光面爆破周边眼钻孔精度控制施工工法_第2页
2/9
城市地铁隧道光面爆破周边眼钻孔精度控制施工工法_第3页
3/9
城市地铁隧道光面爆破周边眼钻孔精度控制施工工法地铁号线土建一标段永兴区间,沿兴华路向东北方向拐入重庆中路西侧,沿重庆中路中 III 为单洞单线断面采用全断面法开挖,111〜“断面为单洞双线断面采用法开挖。工法特点永兴区间暗挖隧道所处围岩为微风化花岗岩,岩体完整性较好,初期支护未设置格栅钢架,宜采用光面爆破,但如果周边眼精度控制不到位会造成光爆效果不佳及超欠挖,通过预制塑料模具进行快速周边眼放样,严格控制周边眼间距、深度、角度及外插角,综合改善光面爆破效果。适用范围此工法适用于城市地铁区间 II、III 级围岩围岩整体性较好的部分 W 级围岩也适用开挖施工,以及其他类似的条件下矿山法隧道施工也可作为参考。工法原理通过采用预制塑料模具进行快速放样,解决周边眼间距不均匀问题和全站仪逐个放设周边眼位置耗时长的问题,掌子面后方初支面分别在拱顶、拱腰处标记三条隧道走向线,炮工钻孔时依据走向线确定钻孔方向,风钻钻入岩体后,利用坡度尺进行外插角检查,确认无误后继续钻进,每次进行下一循环钻孔时,提前根据现场掌子面平整情况,标记钻杆,钻至标记深度后及时停钻,并复核炮眼深度,从而保证光面爆破周边眼钻孔精度。向北进入兴国路站,左线全长,右线全长,区间共分为个断面支护形式,其标准断面衬砌形式如图、图图 1-1 矿山法区间标准单线断面图 1-2 矿山法区间标准双线断面C2CiiWU 典 8OOnm*:45MU£ti«/CffC20i^Iti(QyF8Orm»C23~施工工艺工艺流程工艺流程图:放线定位 f 模具安装 f 钻杆标记 f 炮孔标记 f 钻孔施工 f 角度控制一孔距、孔深、角度复核。快速精准放样使用快速放样模具后,测量时间由小时缩短到分钟左右。模具采用轻质塑料材质分三段制作(每段长度约为米)。模具宽度设置为,厚度为。施工放样时只需对模具两端头进行放样,共计放样个点大大减少工作量。图全站仪现场放样模具控制点图使用模具快速定位确定钻孔方向使用全站仪在掌子面后方初支面分别在拱顶、拱腰处标记三条隧道走向线。钻工施工时依据。三条参考线施工拱顶第一个炮眼;待第一孔施工完成后在孔内插入管作为后续钻图标记隧道走向线图炮孔内插入 PVC 管作为参照线控制外插角度光面爆破施工中外插角直接影响到光面爆破效果。为了控制外插角,由技术员根据现场图钻杆角度控制示意图(单位 mm)孔参照线。图利用坡度尺进行复核平整情况,根据掌子面情况现场使用钻杆进行标记及时调整钻孔深度。控制钻孔...
