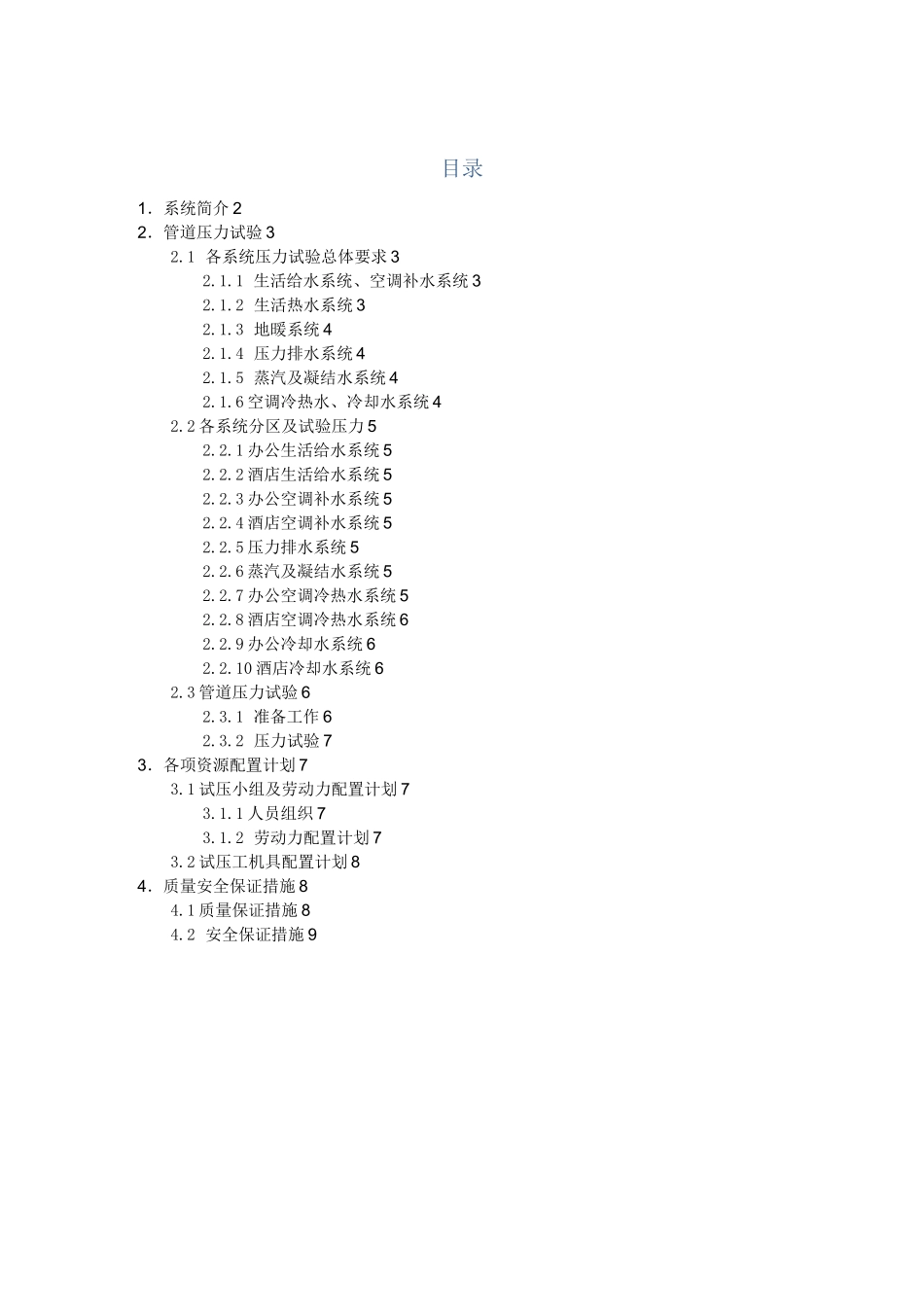

目录1．系统简介 22．管道压力试验 32.1 各系统压力试验总体要求 32.1.1 生活给水系统、空调补水系统 32.1.2 生活热水系统 32.1.3 地暖系统 42.1.4 压力排水系统 42.1.5 蒸汽及凝结水系统 42.1.6 空调冷热水、冷却水系统 42.2 各系统分区及试验压力 52.2.1 办公生活给水系统 52.2.2 酒店生活给水系统 52.2.3 办公空调补水系统 52.2.4 酒店空调补水系统 52.2.5 压力排水系统 52.2.6 蒸汽及凝结水系统 52.2.7 办公空调冷热水系统 52.2.8 酒店空调冷热水系统 62.2.9 办公冷却水系统 62.2.10 酒店冷却水系统 62.3 管道压力试验 62.3.1 准备工作 62.3.2 压力试验 73．各项资源配置计划 73.1 试压小组及劳动力配置计划 73.1.1 人员组织 73.1.2 劳动力配置计划 73.2 试压工机具配置计划 84．质量安全保证措施 84.1 质量保证措施 84.2 安全保证措施 9管道试压方案需要进行管道压力试验的系统有：1、生活给水系统；2、空调补水系统；3 生活热水系统；4、压力排水系统；5、蒸汽及凝结水系统；6、空调冷热水系统7、冷却水系统。各系统又划分为办公和酒店两部分，具体各系统简介见下表1．系统简介系统系统描述生活给水系统办公：1、地库供水直接采用市政自来水。办公楼给水系统分别在设备房LB2、LIO、L26、L42、L57 内设置水箱及转输水泵，通过水箱以及相应增压泵联合酒店：1、酒店给水系统分高区给水及低区给水。低区为 LB2—L4 层，低区供水采用变频泵供水，主要提供给厨房、卫生间、食堂、洗衣机房生活用水，除卫生间用水为普通自来水外，其余均采用软化水。高区为 L59-L67 层，高区主要采用水箱供水，水源由 LB2 层水箱通过传输泵提升至 L26 层水箱，经二次提升至 L58 层水箱，L58 层设水处理器一套，自来水经过软化后再提升至屋顶层软化水箱，由高区水箱向酒店各用水点供水。空调补水系统办公：在 LB2、L26、L57 层设置水箱及传输泵，米用 DN100 钢管由传输泵三级提升至屋顶办公冷却塔，实现办公楼空调补水。酒店：在 LB2、L26、L58 层设置水箱及传输泵，米用 DN50 钢管由传输泵三级提升至屋顶酒店冷却塔，实现酒店空调补水。生活热水系统办公楼：热水主要提供卫生间内洗脸盆淋浴用水，在每个卫生间吊顶内设壁挂式电热水器供应热水。酒店：采用汽一水容积式换热器，利用市政 0.4MPa 的蒸汽加热，热水出水温度为 60C，为保证市政蒸汽检修期间正常供热水，该热水系统米...
