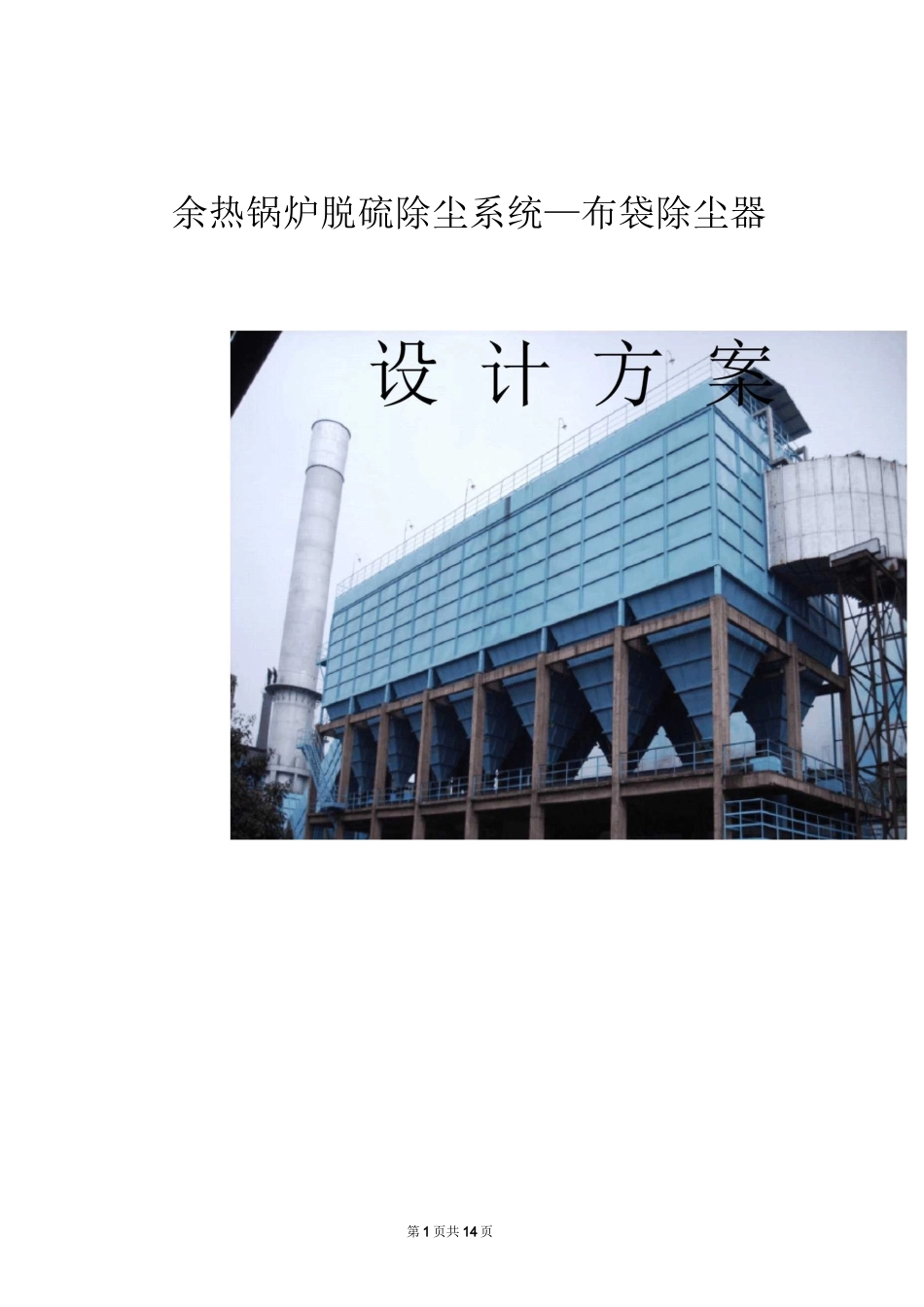

焦炉煤气余热锅炉除尘方案

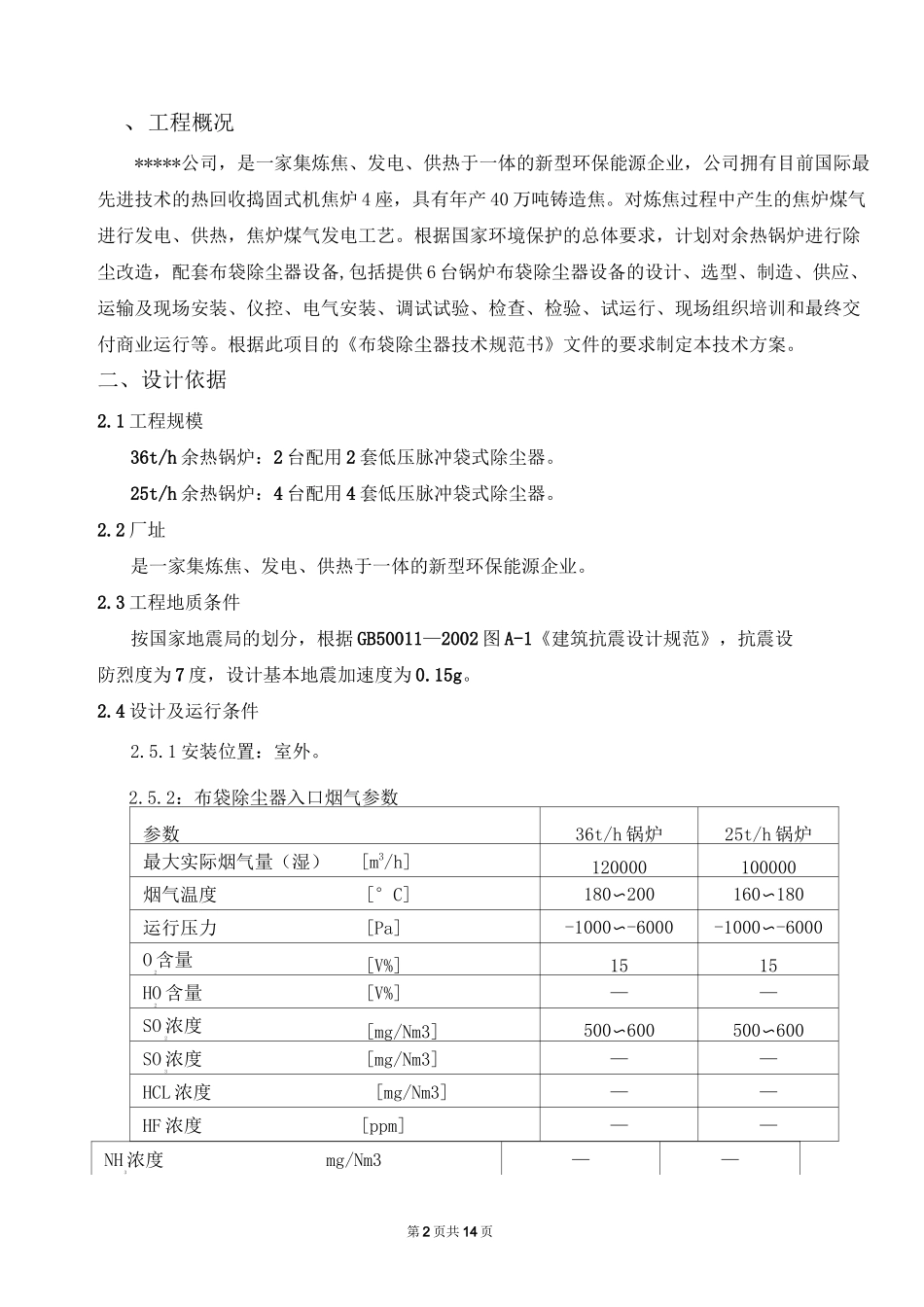

第 1 页共 14 页余热锅炉脱硫除尘系统—布袋除尘器第 2 页共 14 页、工程概况*****公司，是一家集炼焦、发电、供热于一体的新型环保能源企业，公司拥有目前国际最先进技术的热回收捣固式机焦炉 4 座，具有年产 40 万吨铸造焦。对炼焦过程中产生的焦炉煤气进行发电、供热，焦炉煤气发电工艺。根据国家环境保护的总体要求，计划对余热锅炉进行除尘改造，配套布袋除尘器设备,包括提供 6 台锅炉布袋除尘器设备的设计、选型、制造、供应、运输及现场安装、仪控、电气安装、调试试验、检查、检验、试运行、现场组织培训和最终交付商业运行等。根据此项目的《布袋除尘器技术规范书》文件的要求制定本技术方案。二、设计依据2.1 工程规模36t/h 余热锅炉：2 台配用 2 套低压脉冲袋式除尘器。25t/h 余热锅炉：4 台配用 4 套低压脉冲袋式除尘器。2.2 厂址是一家集炼焦、发电、供热于一体的新型环保能源企业。2.3 工程地质条件按国家地震局的划分，根据 GB50011—2002 图 A-1《建筑抗震设计规范》，抗震设防烈度为 7 度，设计基本地震加速度为 0.15g。2.4 设计及运行条件2.5.1 安装位置：室外。2.5.2：布袋除尘器入口烟气参数参数36t/h 锅炉25t/h 锅炉最大实际烟气量（湿）[m3/h]120000100000烟气温度[°C]180〜200160〜180运行压力[Pa]-1000〜-6000-1000〜-6000O 含量2[V%]1515HO 含量2[V%]——SO 浓度2[mg/Nm3]500〜600500〜600SO 浓度3[mg/Nm3]——HCL 浓度[mg/Nm3]——HF 浓度[ppm]——NH 浓度3mg/Nm3——第 3 页共 14 页NOx 含量mg/Nm3——焦油含量mg/Nm3——粉尘浓度[g/Nm3]8〜128〜12布袋除尘器出气口处的粉尘排放[mg/Nm3]<30<302.6、设备主要技术规范及标准除尘系统设计、制造、安装及验收执行标准(1)《工业炉窑大气污染物排放标准》(GB9078-1996)(2)《工业企业噪声控制设计规范》(GBJ87-85)(3)《大气污染物综合排放标准》GB16297-1996(4)《冶金工业环境保护设计规定》(YB9066-95)(5)《工业企业设计卫生标准》GBZ1-2002(6)《工业金属管道设计规范》GB50316-2000(7)《建筑设计防火规范》GB50016-2006(8)《袋式除尘器性能测试方法》(GB12138-96)(9)《脉冲喷吹类袋式除尘器技术条件》(JB/T8532-1997)(10)《钢结构设计规范》(GBJ17-88)(11)《机械加工通用技术要求》(JB/ZQ4000.2-86)(12)《焊接 H 型钢》(YB3301-92)(13)《焊接件通用技术条件》JB/ZQ4000.3-86(14)《手工电弧焊焊接接头的基本型式与尺寸》(...
