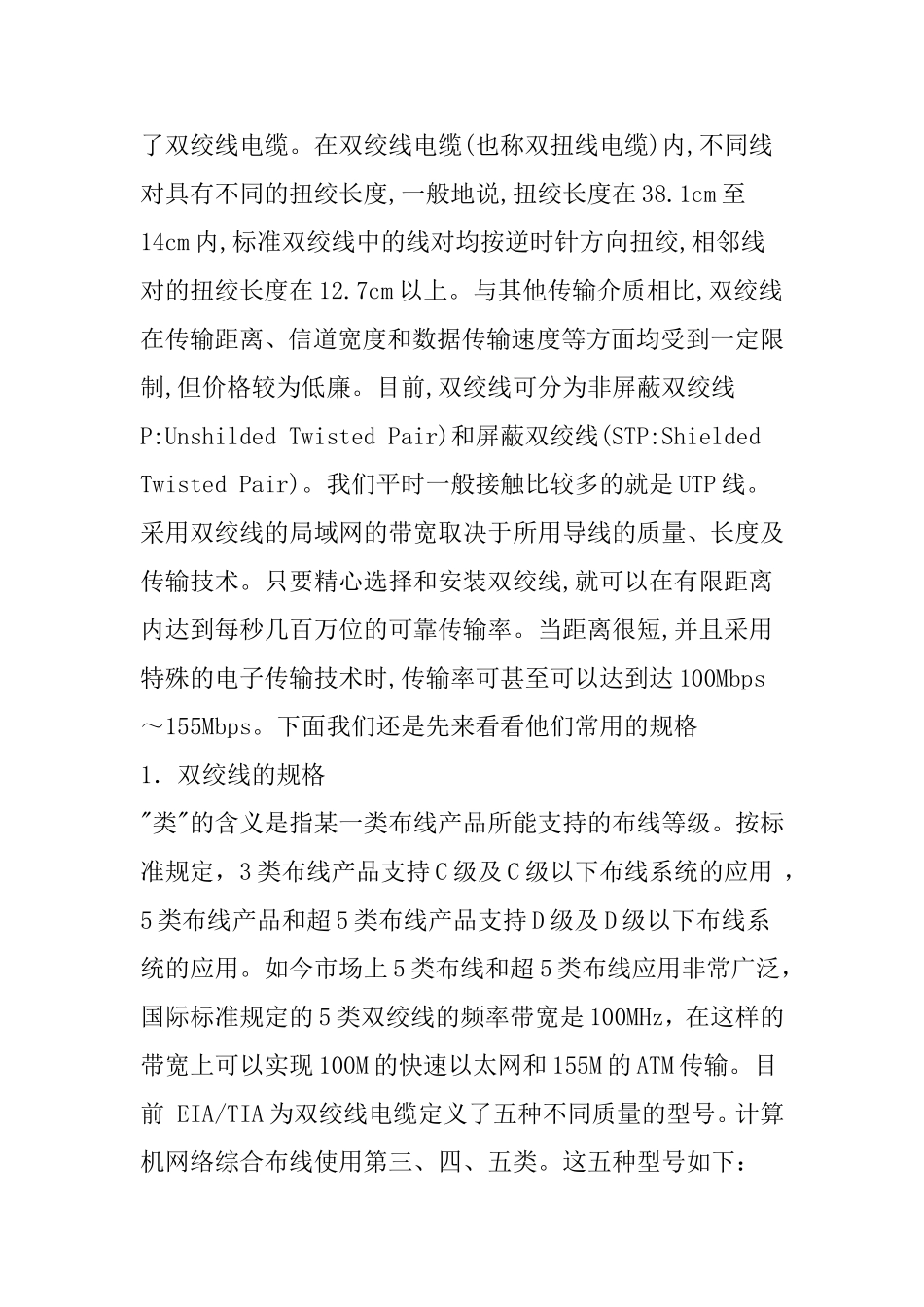

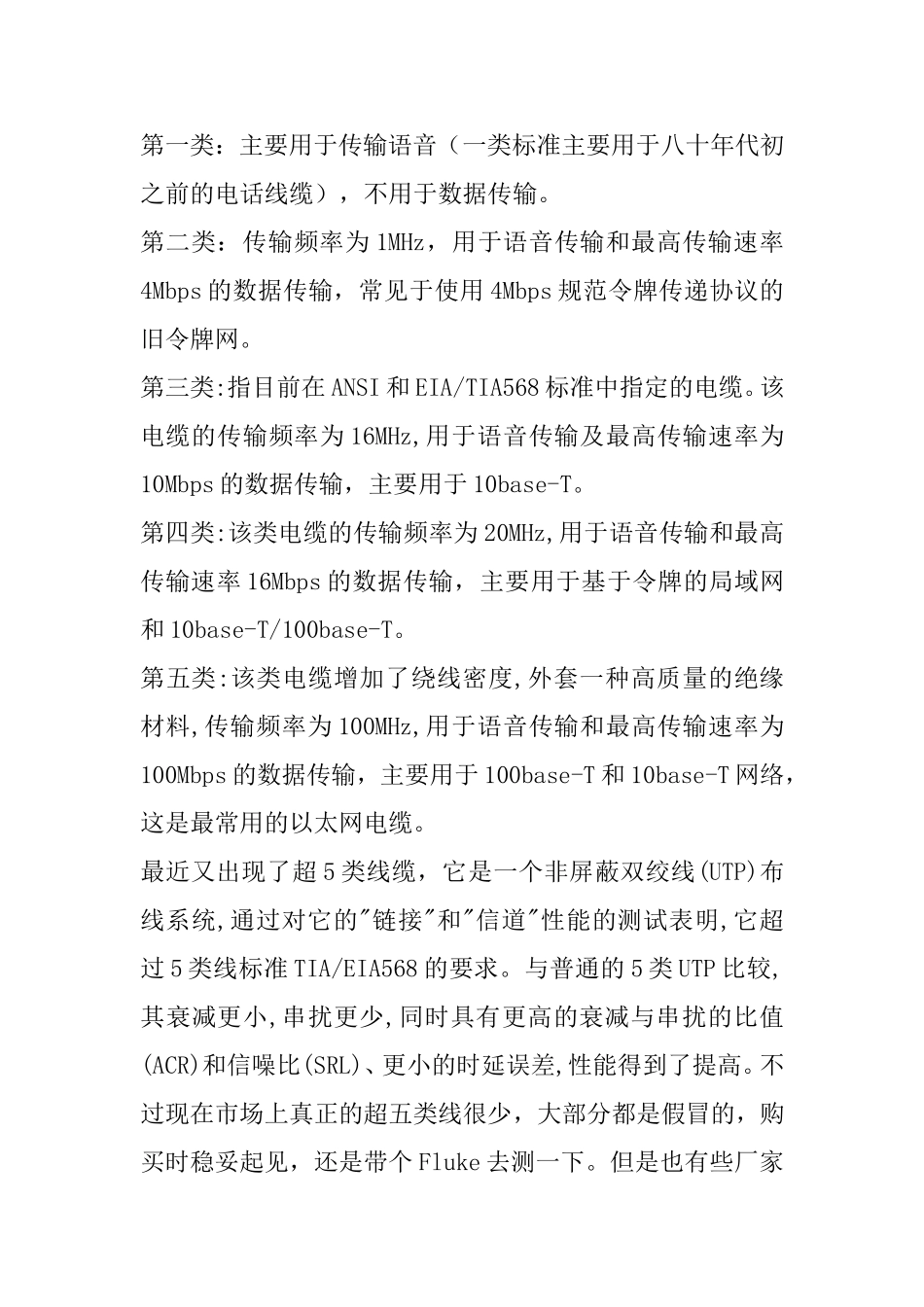

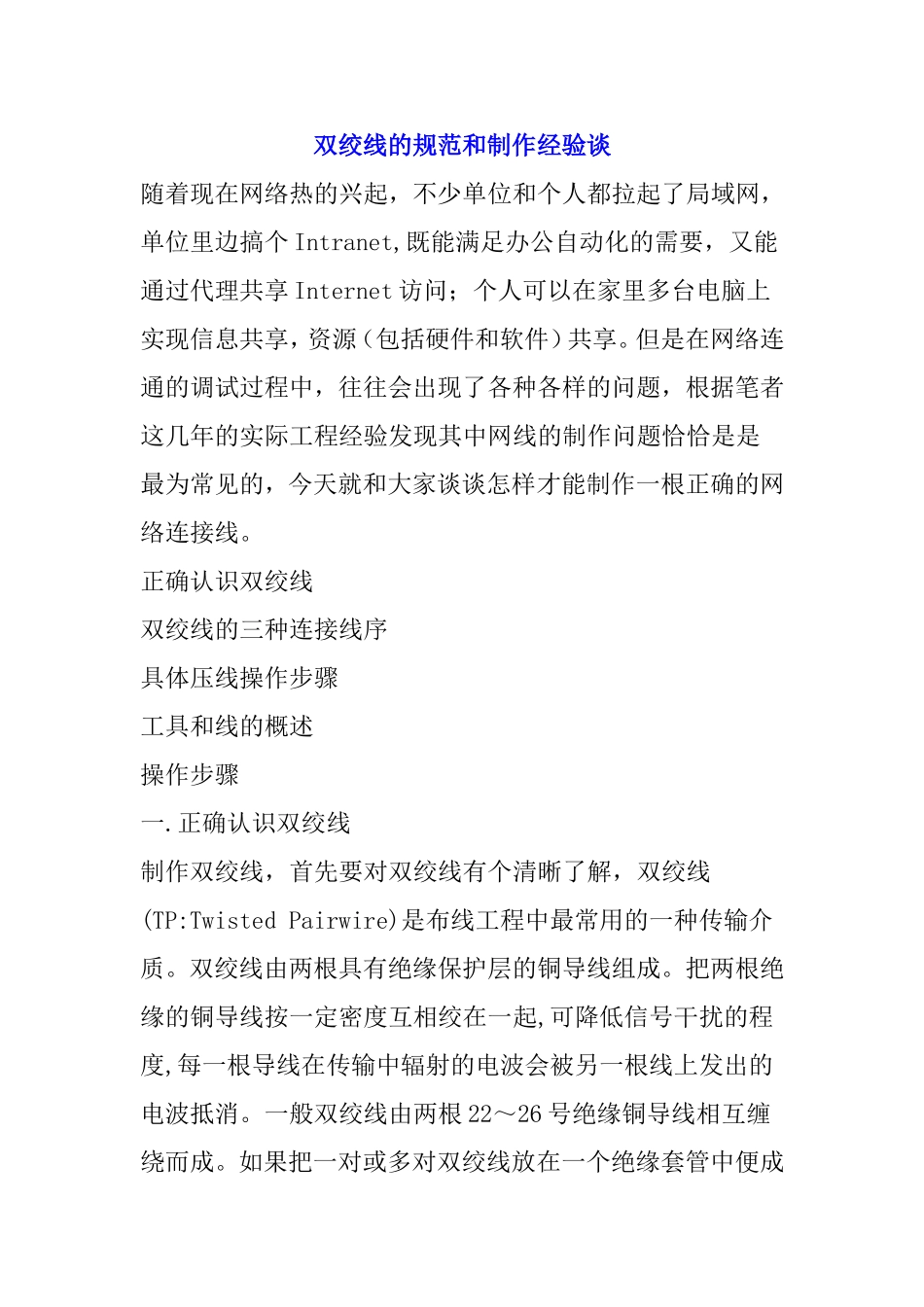

双绞线的规范和制作经验谈随着现在网络热的兴起，不少单位和个人都拉起了局域网，单位里边搞个Intranet,既能满足办公自动化的需要，又能通过代理共享Internet访问；个人可以在家里多台电脑上实现信息共享，资源（包括硬件和软件）共享。但是在网络连通的调试过程中，往往会出现了各种各样的问题，根据笔者这几年的实际工程经验发现其中网线的制作问题恰恰是是最为常见的，今天就和大家谈谈怎样才能制作一根正确的网络连接线。正确认识双绞线双绞线的三种连接线序具体压线操作步骤工具和线的概述操作步骤一.正确认识双绞线制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:TwistedPairwire)是布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。目前,双绞线可分为非屏蔽双绞线P:UnshildedTwistedPair)和屏蔽双绞线(STP:ShieldedTwistedPair)。我们平时一般接触比较多的就是UTP线。采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。下面我们还是先来看看他们常用的规格1．双绞线的规格"类"的含义是指某一类布线产品所能支持的布线等级。按标准规定，3类布线产品支持C级及C级以下布线系统的应用，5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。如今市场上5类布线和超5类布线应用非常广泛，国际标准规定的5类双绞线的频率带宽是100MHz，在这样的带宽上可以实现100M的快速以太网和155M的ATM传输。目前EIA/TIA为双绞线电缆定义了五种不同质量的型号。计算机网络综合布线使用第三、四、五类。这五种型号如下：第一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。第二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧令牌网。第三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T。第四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T。第五类:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T网络，这是最常用的以太网电缆。最近又出现了超5类线缆，它是一个非屏蔽双绞线(UTP)布线系统,通过对它的"链接"和"信道"性能的测试表明,它超过5类线标准TIA/EIA568的要求。与普通的5类UTP比较,其衰减更小,串扰更少,同时具有更高的衰减与串扰的比值(ACR)和信噪比(SRL)、更小的时延误差,性能得到了提高。不过现在市场上真正的超五类线很少，大部分都是假冒的，购买时稳妥起见，还是带个Fluke去测一下。但是也有些厂家并没有这样的称法，比如朗讯公司就没有超五类的说法，不过它的五类线里又分许多级别，级别高一些的传输指标也达到了超五类的标准。从电缆工艺上说，五类和超五类的主要区别是：五类的桔色绿色线对绞合紧，可通100M，蓝色棕色线对绞合松一些。而超五线四个线对绞合都紧，而且比五类还紧。这样五类和超五原则上都是100M，而实际上超五线性能远超过五类。2．双绞线每根线的作用做一个正确线序的连接线，首先要对双绞线每根线的作用要有个了解，如果你拿着RJ-45连接头对着自己，锁...
