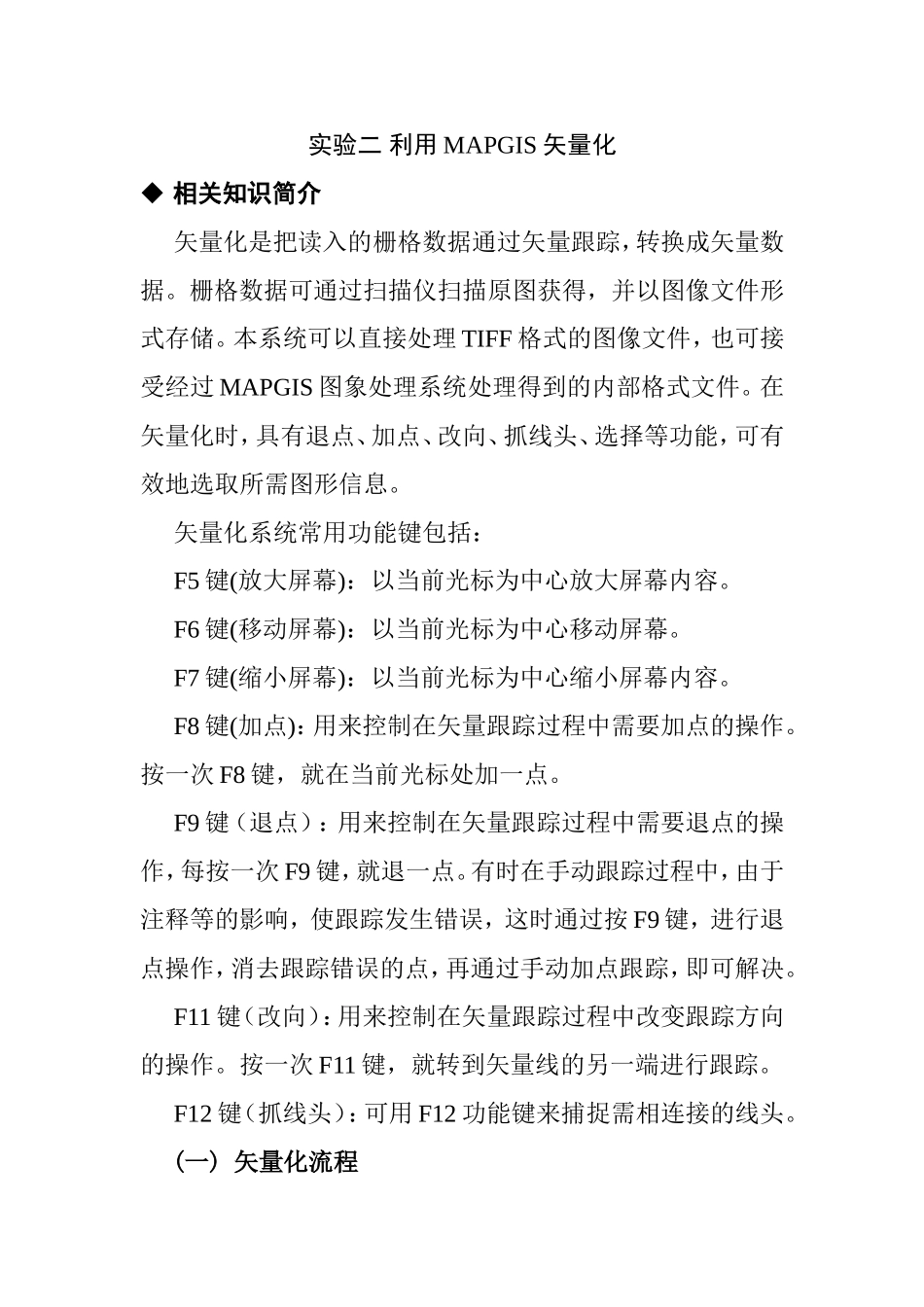

实验二利用MAPGIS矢量化实验报告VIP免费

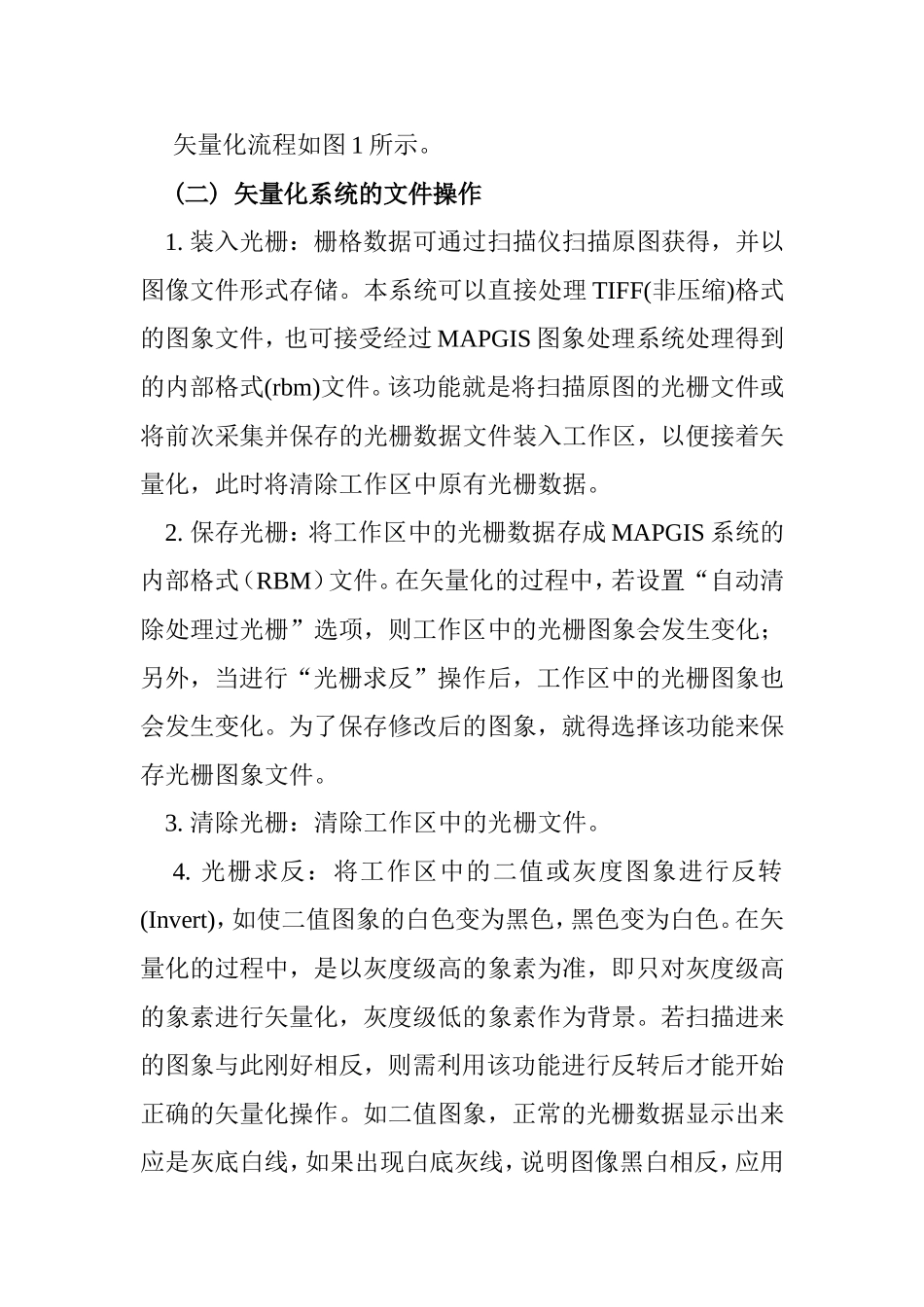

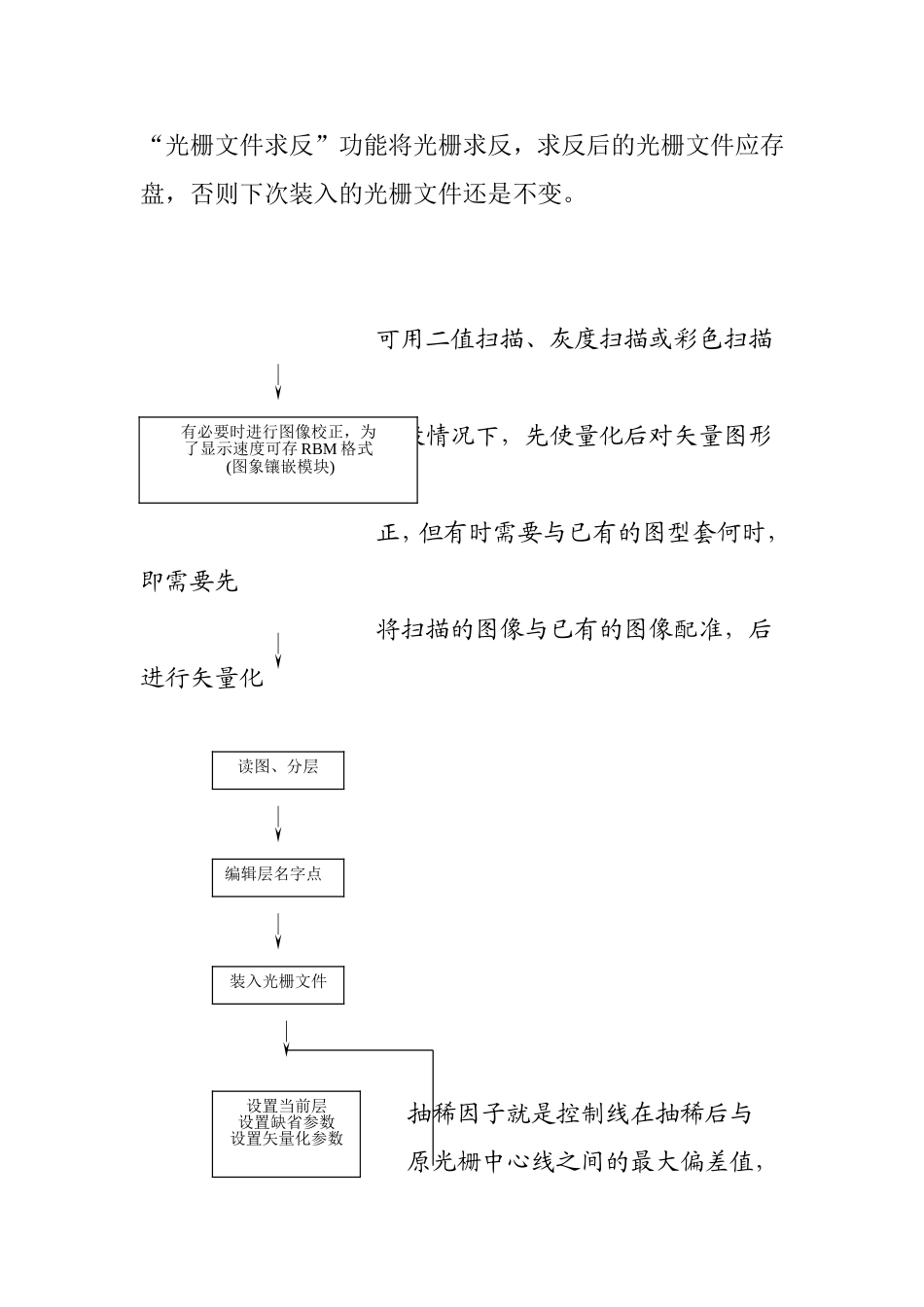

实验二利用MAPGIS矢量化相关知识简介矢量化是把读入的栅格数据通过矢量跟踪，转换成矢量数据。栅格数据可通过扫描仪扫描原图获得，并以图像文件形式存储。本系统可以直接处理TIFF格式的图像文件，也可接受经过MAPGIS图象处理系统处理得到的内部格式文件。在矢量化时，具有退点、加点、改向、抓线头、选择等功能，可有效地选取所需图形信息。矢量化系统常用功能键包括：F5键(放大屏幕)：以当前光标为中心放大屏幕内容。F6键(移动屏幕)：以当前光标为中心移动屏幕。F7键(缩小屏幕)：以当前光标为中心缩小屏幕内容。F8键(加点)：用来控制在矢量跟踪过程中需要加点的操作。按一次F8键，就在当前光标处加一点。F9键（退点）：用来控制在矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。有时在手动跟踪过程中，由于注释等的影响，使跟踪发生错误，这时通过按F9键，进行退点操作，消去跟踪错误的点，再通过手动加点跟踪，即可解决。F11键（改向）：用来控制在矢量跟踪过程中改变跟踪方向的操作。按一次F11键，就转到矢量线的另一端进行跟踪。F12键（抓线头）：可用F12功能键来捕捉需相连接的线头。(一)矢量化流程矢量化流程如图1所示。(二)矢量化系统的文件操作1.装入光栅：栅格数据可通过扫描仪扫描原图获得，并以图像文件形式存储。本系统可以直接处理TIFF(非压缩)格式的图象文件，也可接受经过MAPGIS图象处理系统处理得到的内部格式(rbm)文件。该功能就是将扫描原图的光栅文件或将前次采集并保存的光栅数据文件装入工作区，以便接着矢量化，此时将清除工作区中原有光栅数据。2.保存光栅：将工作区中的光栅数据存成MAPGIS系统的内部格式（RBM）文件。在矢量化的过程中，若设置“自动清除处理过光栅”选项，则工作区中的光栅图象会发生变化；另外，当进行“光栅求反”操作后，工作区中的光栅图象也会发生变化。为了保存修改后的图象，就得选择该功能来保存光栅图象文件。3.清除光栅：清除工作区中的光栅文件。4.光栅求反：将工作区中的二值或灰度图象进行反转(Invert)，如使二值图象的白色变为黑色，黑色变为白色。在矢量化的过程中，是以灰度级高的象素为准，即只对灰度级高的象素进行矢量化，灰度级低的象素作为背景。若扫描进来的图象与此刚好相反，则需利用该功能进行反转后才能开始正确的矢量化操作。如二值图象，正常的光栅数据显示出来应是灰底白线，如果出现白底灰线，说明图像黑白相反，应用“光栅文件求反”功能将光栅求反，求反后的光栅文件应存盘，否则下次装入的光栅文件还是不变。可用二值扫描、灰度扫描或彩色扫描一般情况下，先使量化后对矢量图形数据进行校正，但有时需要与已有的图型套何时，即需要先将扫描的图像与已有的图像配准，后进行矢量化抽稀因子就是控制线在抽稀后与原光栅中心线之间的最大偏差值，有必要时进行图像校正，为了显示速度可存RBM格式(图象镶嵌模块)读图、分层编辑层名字点装入光栅文件设置当前层设置缺省参数设置矢量化参数实际上就是控制数据精度要求图1：矢量化流程图设置矢量化范围交互矢量化保存文件(三)矢量化设置1.设置矢量化范围：全图范围:矢量化操作在全图范围内有效。窗口范围:矢量化操作在定义窗口范围内有效。2.设置矢量化参数：矢量化参数包括矢量化时的几个必须的控制参数，设置矢量化参数包括抽稀因子、同步步数、最小线长、自动清除处理过光栅、细线、中线、粗线。一般用系统默认值即可。3.设置矢量化高程参数：在进行等高线矢量化时，需要给每一条线赋高程值，为提高效率，系统设计了自动赋值的功能。在进行等高线矢量化时，您首先得在[线编辑]菜单下利用[编辑线属性结构]功能建立高程字段，然后利用该功能设置当前高程、高程增量、和高程存储域，这样，在每矢量化一条线时，系统就会根据指定的高程存储域，将当前高程值赋予该属性域中。若当前高程值要增加，则每按一次F4键，当前高程值就增加“高程增量”所指定的值。所以配合F4键，您就可以方便地为线赋高程值。若您仍觉得不方便，则在矢量化完毕，可利用前边的（高程自动赋值）功能，方便地为线赋高程值。当前高程：当前矢量化线的高程值，每矢量化一条线自动赋...
