形位公差习题答案

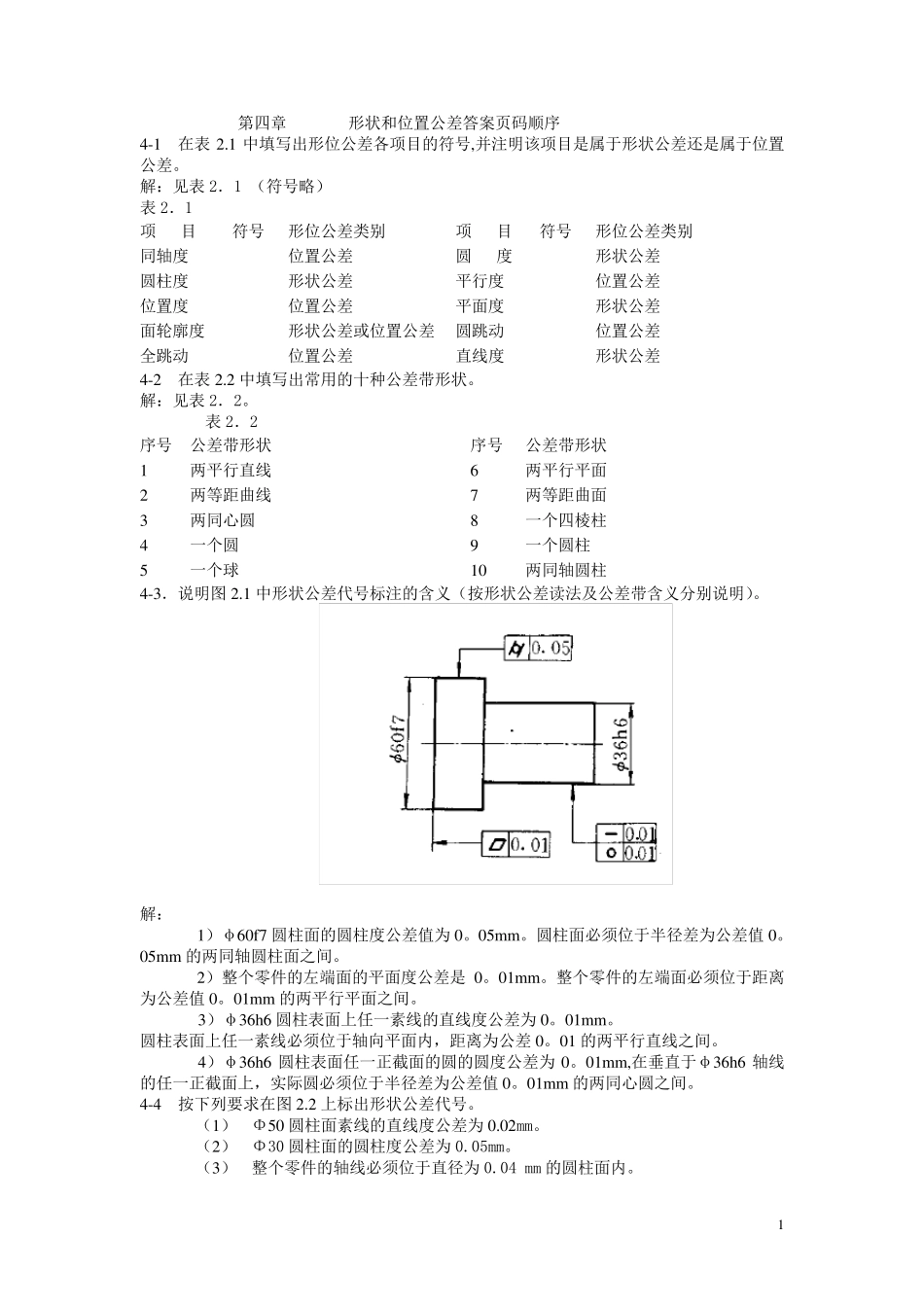

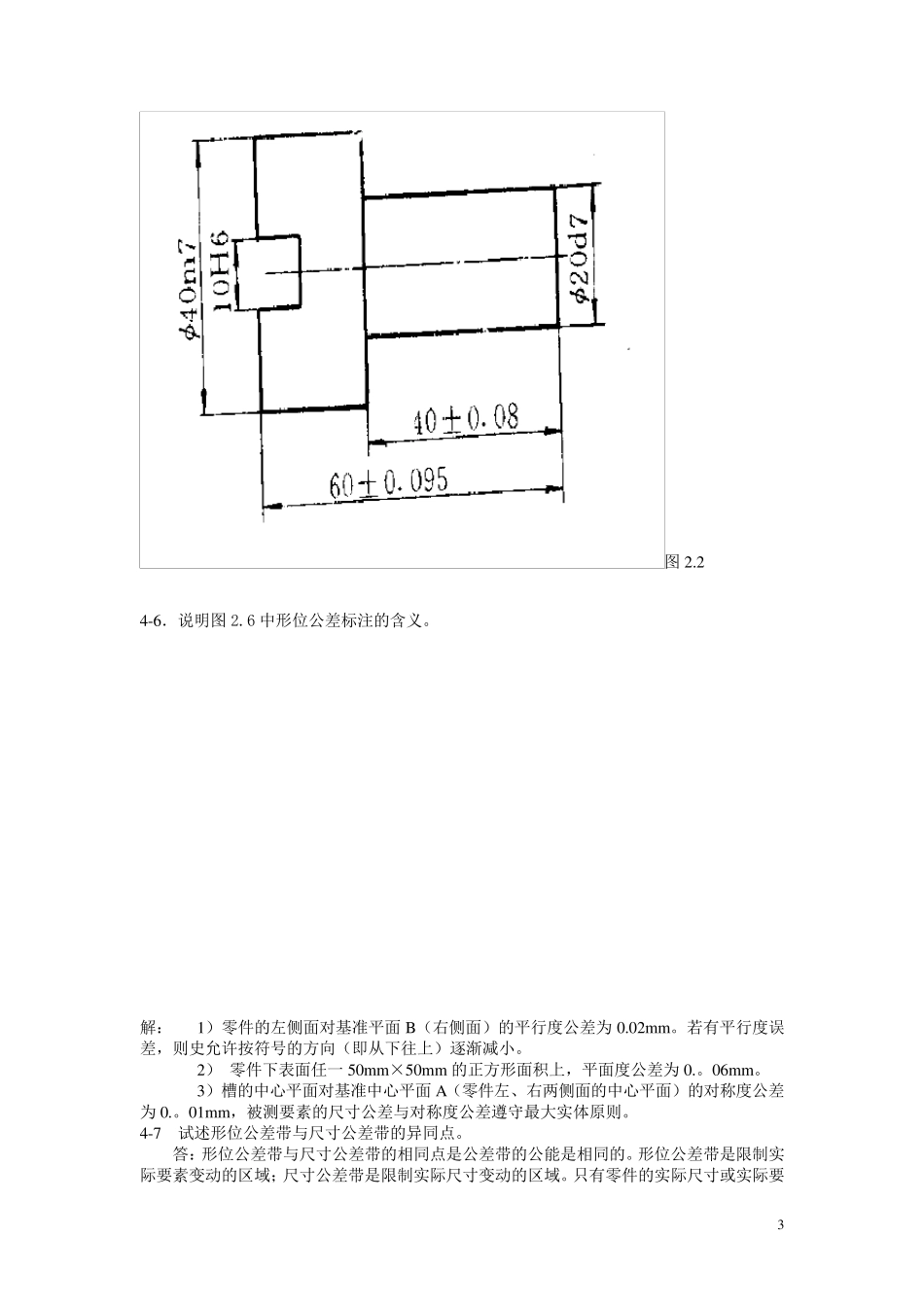

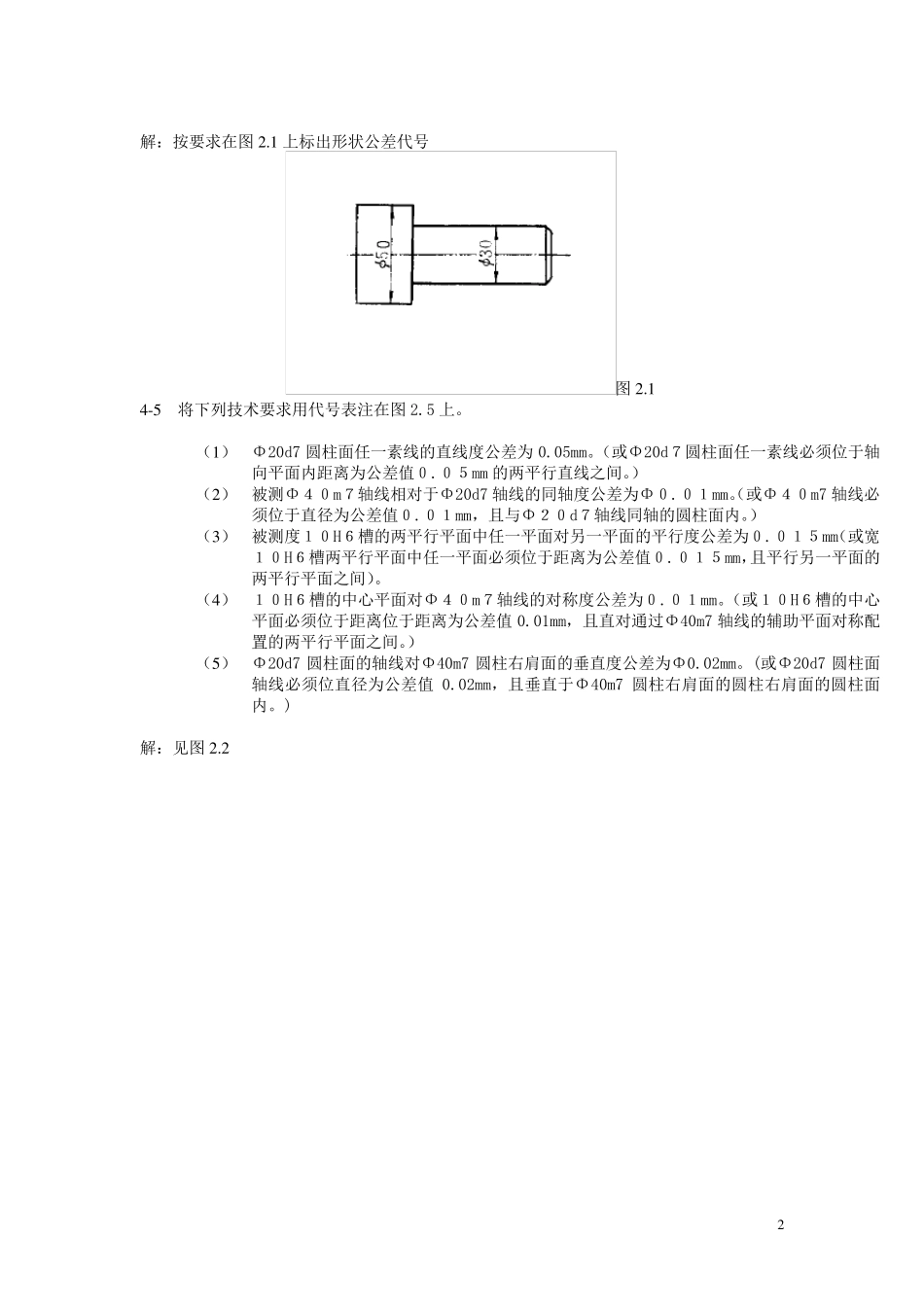

1 第四章 形状和位置公差答案页码顺序 4-1 在表2.1 中填写出形位公差各项目的符号,并注明该项目是属于形状公差还是属于位置公差。 解：见表2．1 （符号略） 表2．1 项 目 符号 形位公差类别 项 目 符号 形位公差类别 同轴度 位置公差 圆 度 形状公差 圆柱度 形状公差 平行度 位置公差 位置度 位置公差 平面度 形状公差 面轮廓度 形状公差或位置公差 圆跳动 位置公差 全跳动 位置公差 直线度 形状公差 4-2 在表2.2 中填写出常用的十种公差带形状。 解：见表2．2。 表2．2 序号 公差带形状 序号 公差带形状 1 两平行直线 6 两平行平面 2 两等距曲线 7 两等距曲面 3 两同心圆 8 一个四棱柱 4 一个圆 9 一个圆柱 5 一个球 10 两同轴圆柱 4-3．说明图2.1 中形状公差代号标注的含义（按形状公差读法及公差带含义分别说明）。 解： 1）φ60f7 圆柱面的圆柱度公差值为0。05m m 。圆柱面必须位于半径差为公差值0。05m m 的两同轴圆柱面之间。 2）整个零件的左端面的平面度公差是0。01m m 。整个零件的左端面必须位于距离为公差值0。01m m 的两平行平面之间。 3）φ36h6 圆柱表面上任一素线的直线度公差为0。01m m 。 圆柱表面上任一素线必须位于轴向平面内，距离为公差0。01 的两平行直线之间。 4）φ36h6 圆柱表面任一正截面的圆的圆度公差为0。01m m ,在垂直于φ36h6 轴线的任一正截面上，实际圆必须位于半径差为公差值0。01m m 的两同心圆之间。 4-4 按下列要求在图2.2 上标出形状公差代号。 （1） Φ50 圆柱面素线的直线度公差为0.02mm。 （2） Φ30 圆柱面的圆柱度公差为0.05mm。 （3） 整个零件的轴线必须位于直径为0.04 mm 的圆柱面内。 2 解：按要求在图2 .1 上标出形状公差代号 图2 .1 4 -5 将下列技术要求用代号表注在图2.5 上。 （1 ） Φ20d7 圆柱面任一素线的直线度公差为 0.05mm。（或Φ20d７圆柱面任一素线必须位于轴向平面内距离为公差值０.０５mm 的两平行直线之间。） （2 ） 被测Φ４０m７轴线相对于Φ20d7 轴线的同轴度公差为Φ０.０１mm。（或Φ４０m7 轴线必须位于直径为公差值０.０１mm，且与Φ２０d７轴线同轴的圆柱面内。） （3 ） 被测度１０H６槽的两平行平面中任一平面对另一平面的平行度公差为０.０１５mm（或宽１０H６槽两平行平面中任一平面必须位于距离为公差值０.０１５mm，且平行另...
