形位公差特征符号全解

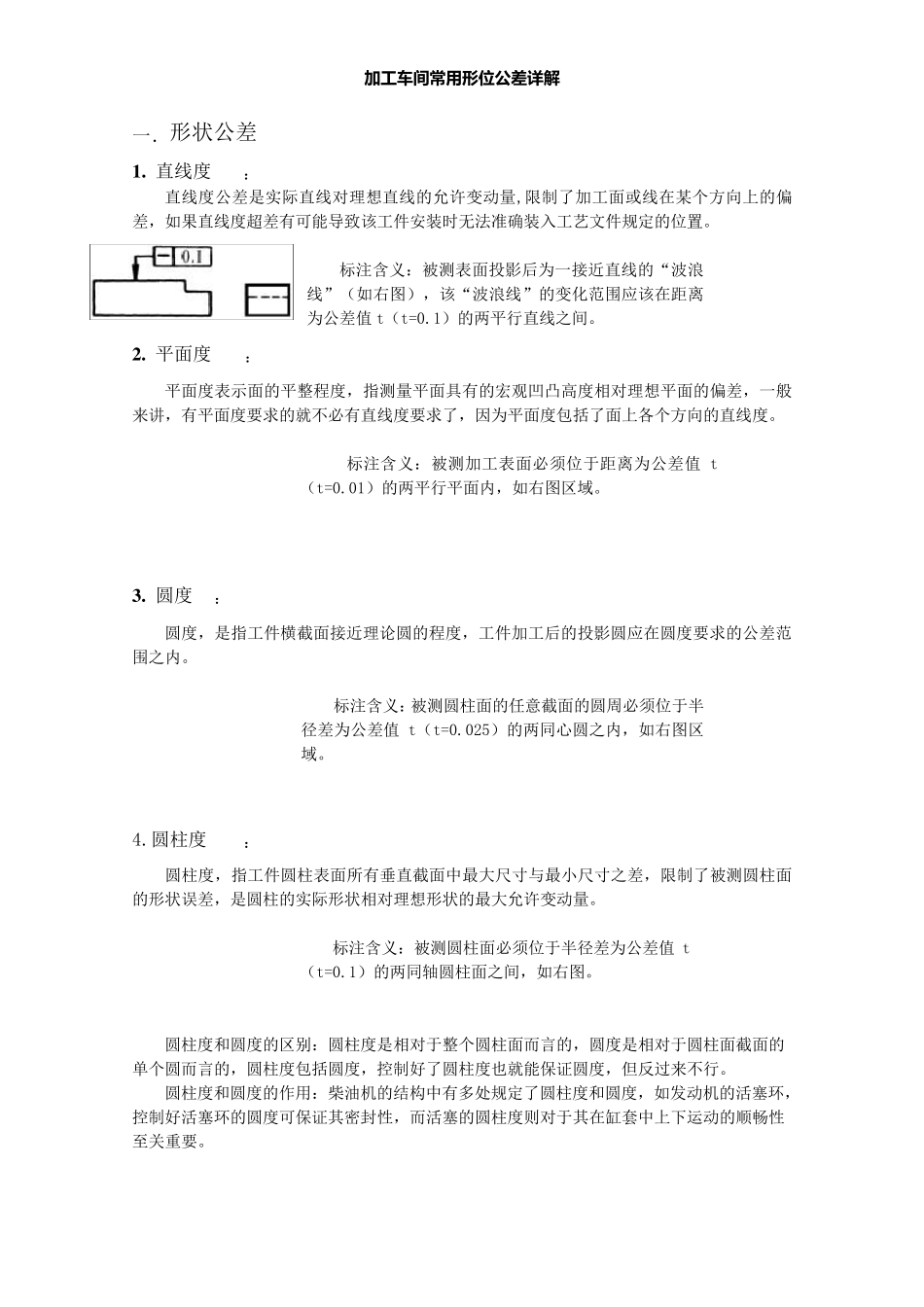

形位公差特征符号全解_第1页
1/31
形位公差特征符号全解_第2页
2/31

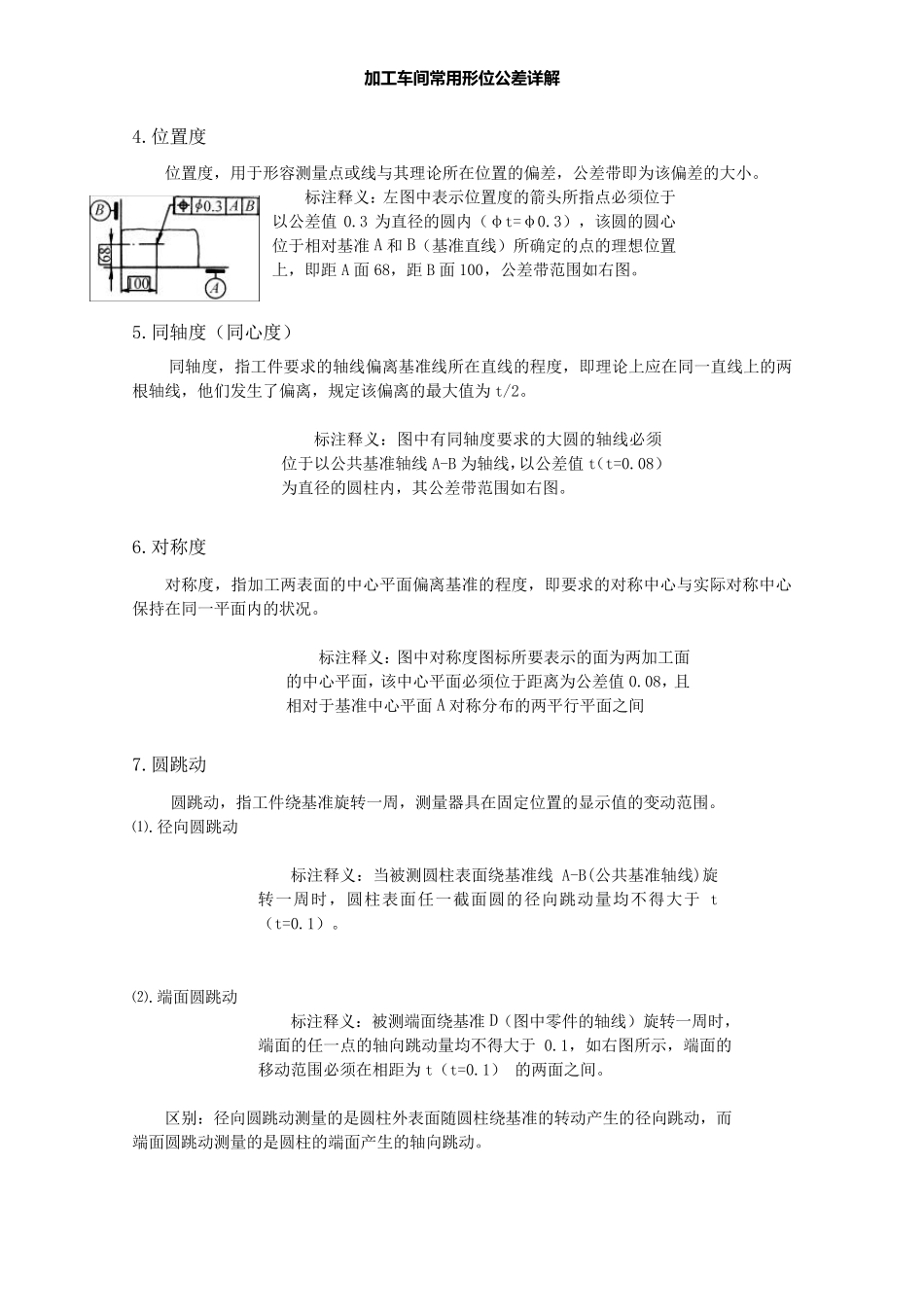

形位公差特征符号全解_第3页
3/31
加 工 车 间 常 用 形 位公差详解 一.形状公差 1 . 直线度: 直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差,如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。 标注含义:被测表面投影后为一接近直线的“波浪线”(如右图),该“波浪线”的变化范围应该在距离为公差值 t(t=0.1)的两平行直线之间。 2 . 平面度: 平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。 标注含义:被测加工表面必须位于距离为公差值 t(t=0.01)的两平行平面内,如右图区域。 3 . 圆度: 圆度,是指工件横截面接近理论圆的程度,工件加工后的投影圆应在圆度要求的公差范围之内。 标注含义:被测圆柱面的任意截面的圆周必须位于半径差为公差值 t(t=0.025)的两同心圆之内,如右图区域。 4.圆柱度: 圆柱度,指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差,限制了被测圆柱面的形状误差,是圆柱的实际形状相对理想形状的最大允许变动量。 标注含义:被测圆柱面必须位于半径差为公差值 t(t=0.1)的两同轴圆柱面之间,如右图。 圆柱度和圆度的区别:圆柱度是相对于整个圆柱面而言的,圆度是相对于圆柱面截面的单个圆而言的,圆柱度包括圆度,控制好了圆柱度也就能保证圆度,但反过来不行。 圆柱度和圆度的作用 :柴 油 机 的结 构 中有多 处 规定了圆柱度和圆度,如发 动机 的活 塞 环 ,控制好活 塞 环 的圆度可保证其 密 封 性 ,而活 塞 的圆柱度则 对于其 在缸 套 中上下 运 动的顺 畅 性至 关 重 要。 加 工 车 间 常 用 形 位公差详解 二.位置公差 1.平行度 平行度,指两平面或者两直线平行的程度,即其中一平面(边)相对于另一平面(边)平行的误差最大允许值。 标注释义:被测轴线必须位于距离为公差值t(t=0.1),且在给定方向上平行于基准轴线的两平行平面之间。 注: 2.垂直度 垂直度:用于评价直线之间、平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线(面)的两个平行平面之间的区域,两个平行平面间的距离为t(t=0.06),被测线(面)必须位于这两个平面之间。 标注释义:被测孔的轴线必须位于距离为公差值t(t=0.06),且垂直于基准线A(基准孔轴线)的两平行平面之...
