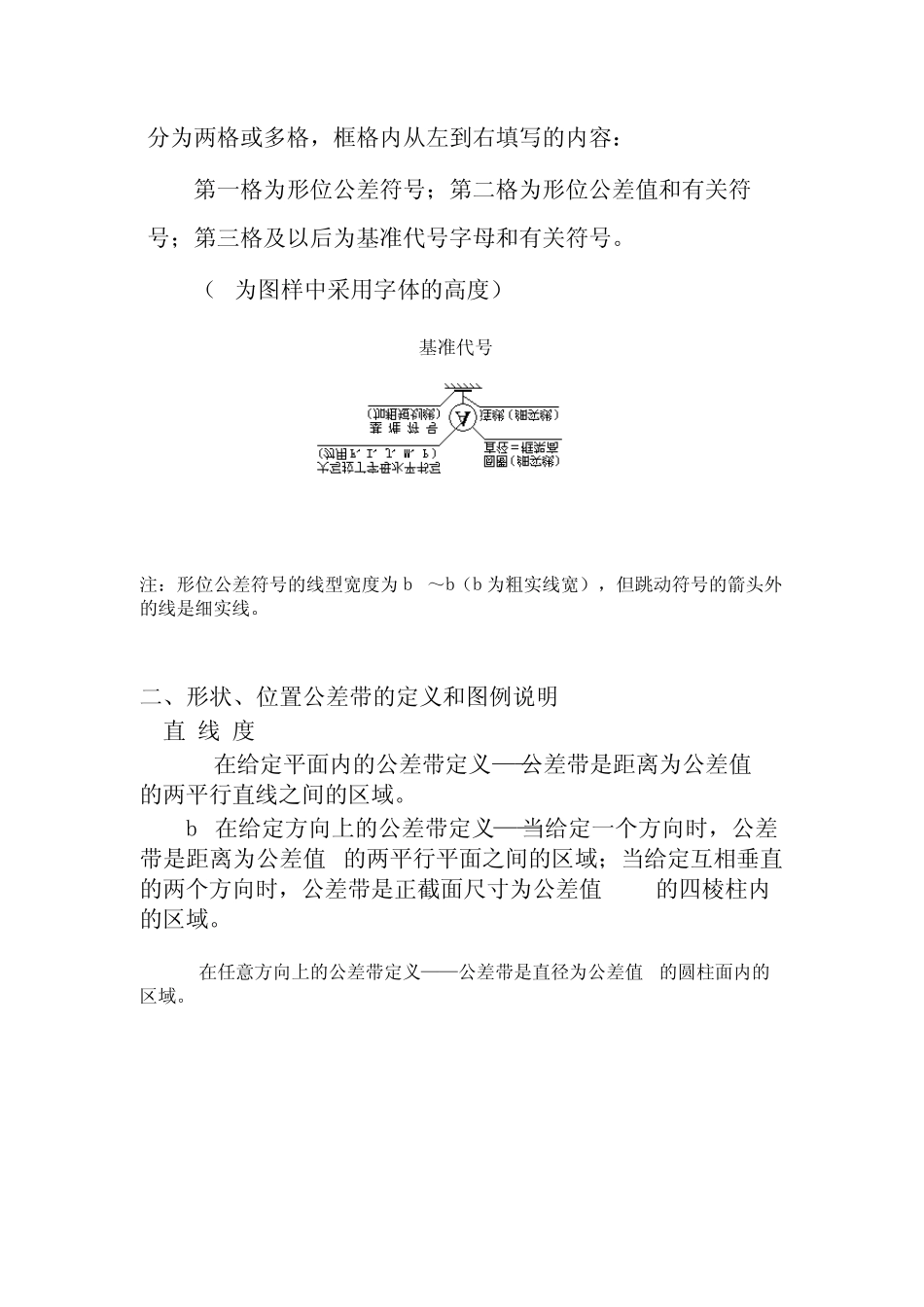

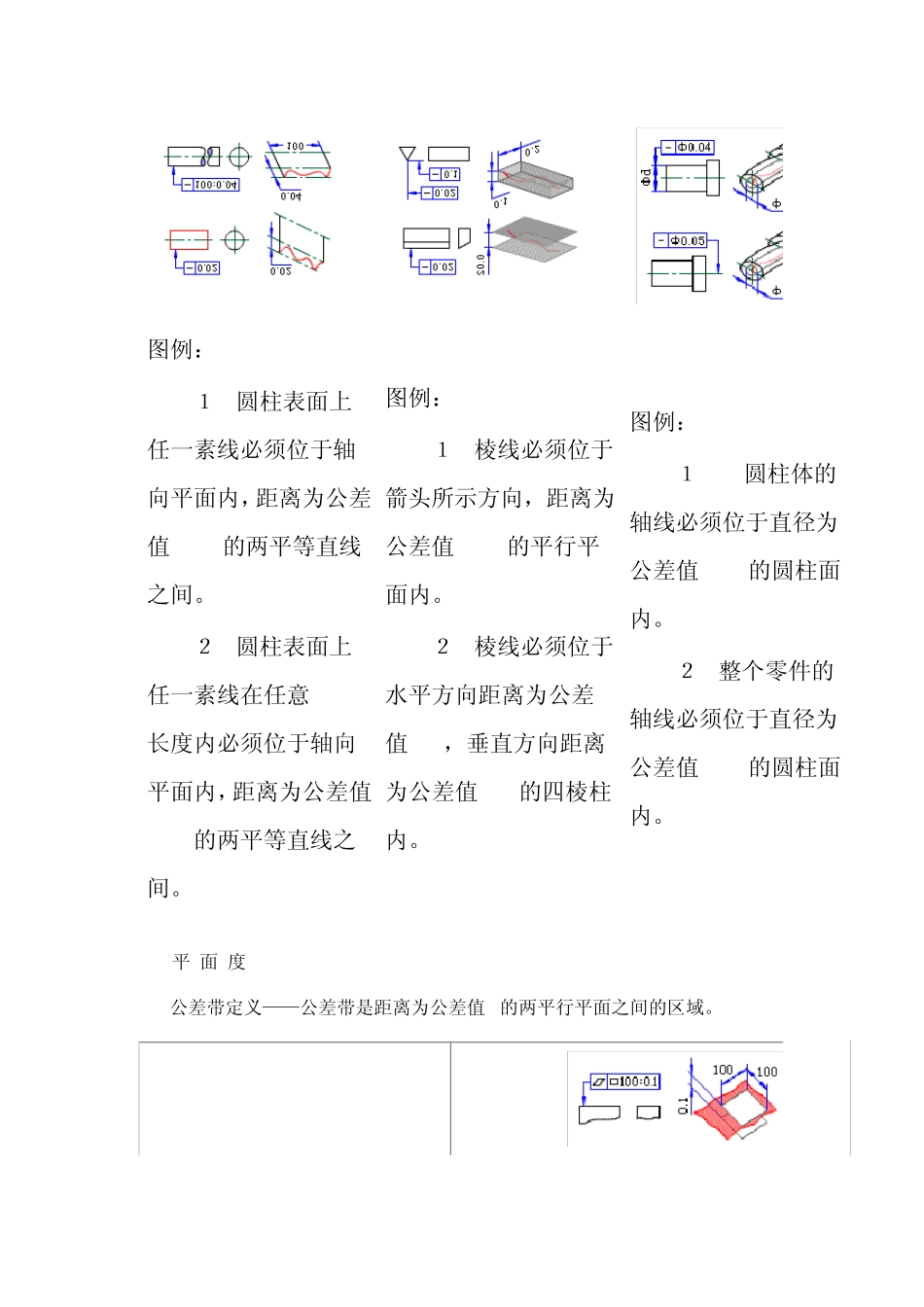

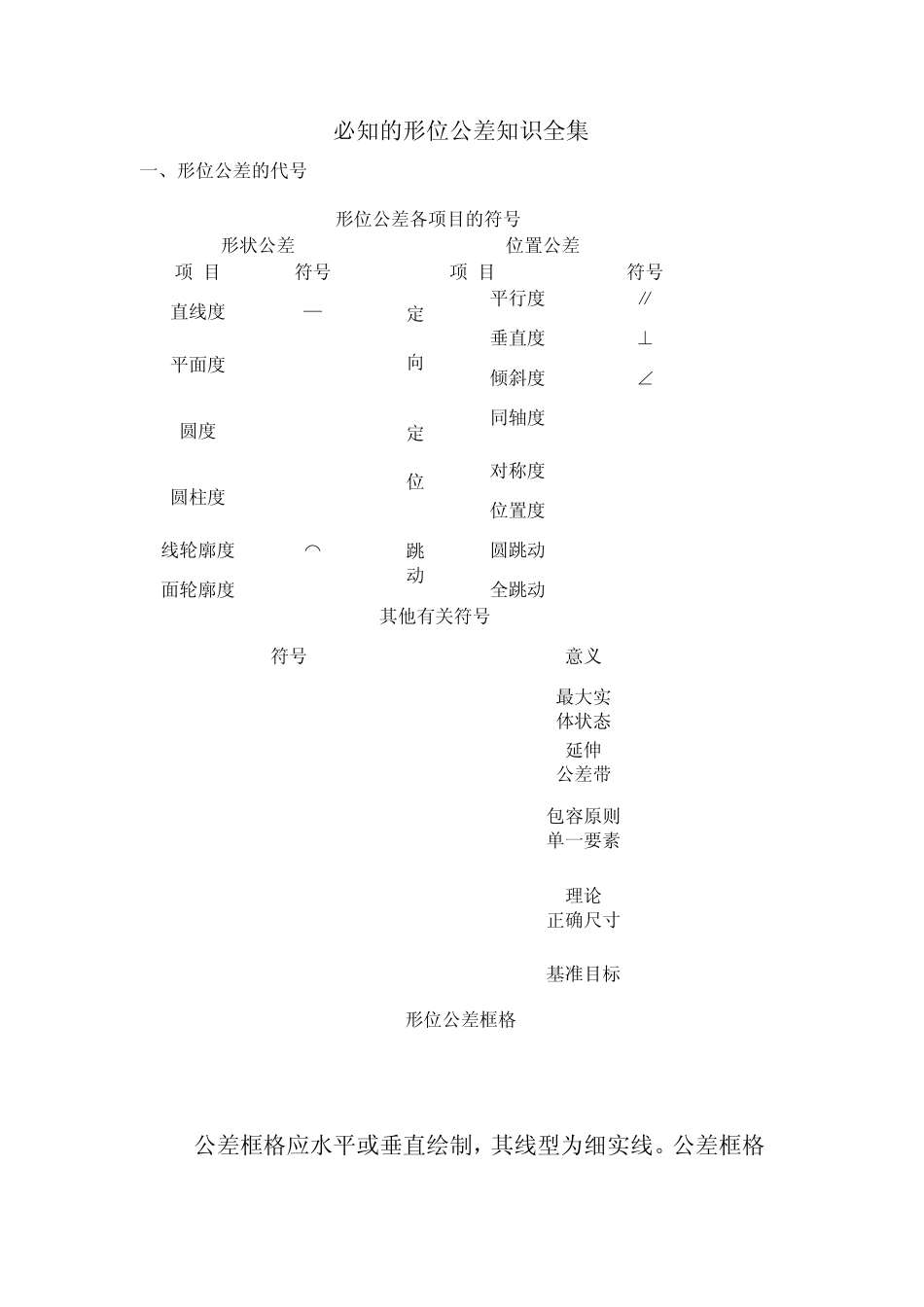

必知的形位公差知识全集一、形位公差的代号(GB/T1182-1996)形位公差各项目的符号形状公差位置公差项目符号项目符号直线度—定向平行度∥垂直度⊥平面度倾斜度∠圆度定位同轴度对称度圆柱度位置度线轮廓度 ⌒跳动圆跳动面轮廓度全跳动其他有关符号符号意义最大实体状态延伸公差带包容原则(单一要素)理论正确尺寸基准目标形位公差框格公差框格应水平或垂直绘制,其线型为细实线。公差框格分为两格或多格,框格内从左到右填写的内容:第一格为形位公差符号;第二格为形位公差值和有关符号;第三格及以后为基准代号字母和有关符号。(h为图样中采用字体的高度)基准代号注:形位公差符号的线型宽度为b/2~b(b 为粗实线宽),但跳动符号的箭头外的线是细实线。二、形状、位置公差带的定义和图例说明GB/T1182-19961直线度a.在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。b.在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t的两平行平面之间的区域;当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。c.在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。图例:1)圆柱表面上任一素线必须位于轴向平面内,距离为公差值0.02的两平等直线之间。2)圆柱表面上任一素线在任意100长度内必须位于轴向平面内,距离为公差值0.04的两平等直线之间。图例:1)棱线必须位于箭头所示方向,距离为公差值0.02的平行平面内。2)棱线必须位于水平方向距离为公差值0.2,垂直方向距离为公差值0.1的四棱柱内。图例:1)φd圆柱体的轴线必须位于直径为公差值0.04的圆柱面内。2)整个零件的轴线必须位于直径为公差值0.05的圆柱面内。2.平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。图例:上表面必须修正于距离为公差值0.1的两平行平面内。图例:表面上任意100×100的范围,必须位于距离为公差值0.1的两平行平面内。3.圆度公差带定义——公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。图例:在垂直于轴线的任一正截面上,该圆必须位于半径差为公差值0.02的两同心圆之间。4.圆柱 度公差带定义——公差带是半径差值t的两同轴圆柱面之间的区域。图例:圆柱面必须位于半径差值0.05两同轴圆柱面之间。5.线轮廓度公差带定义——公差带是包络一系列直径为公差值t的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线相对基准有位置要求...
