形位公差知识附公差配合表(最全解释最清晰)

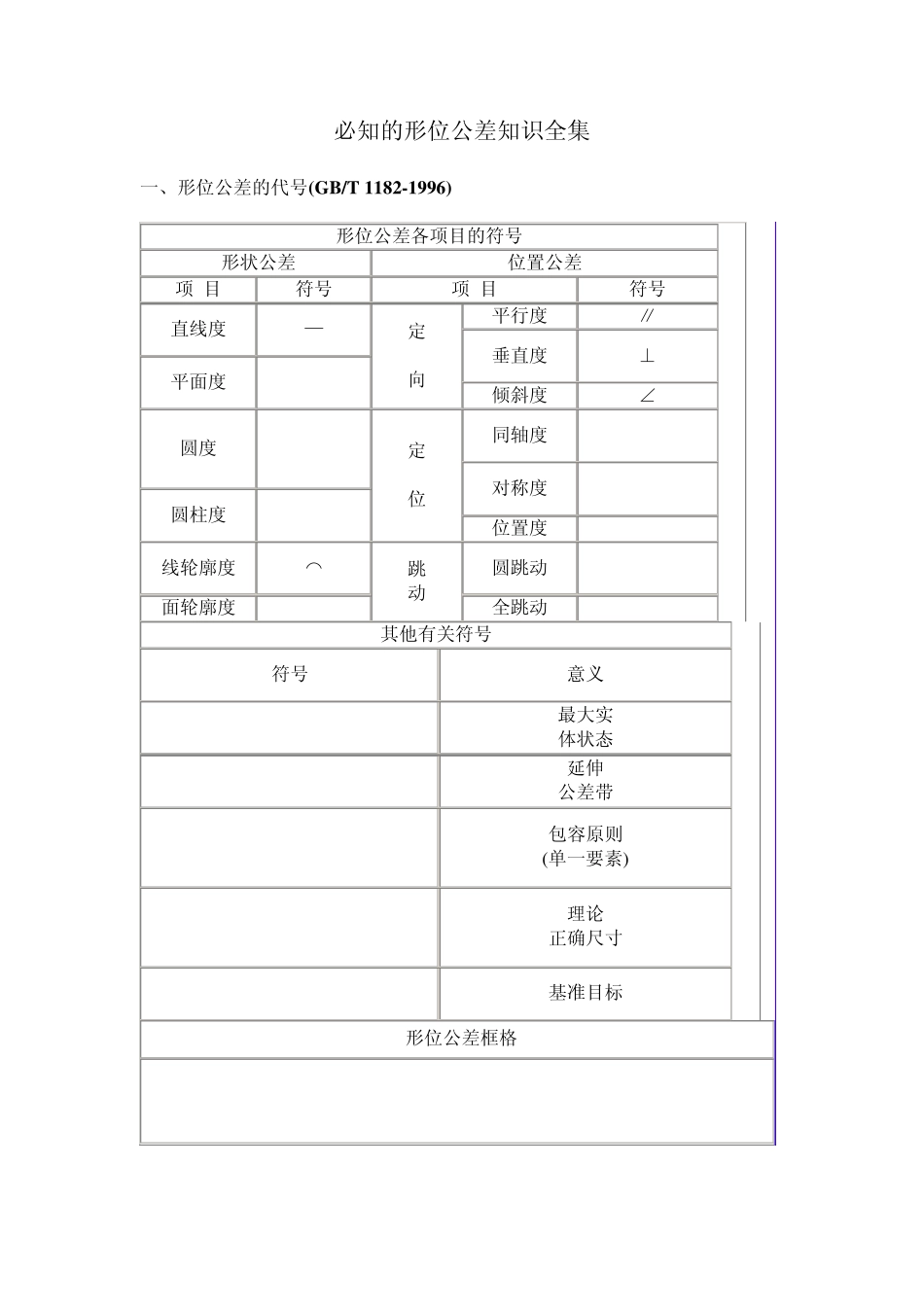

形位公差知识附公差配合表(最全解释最清晰)_第1页
1/26

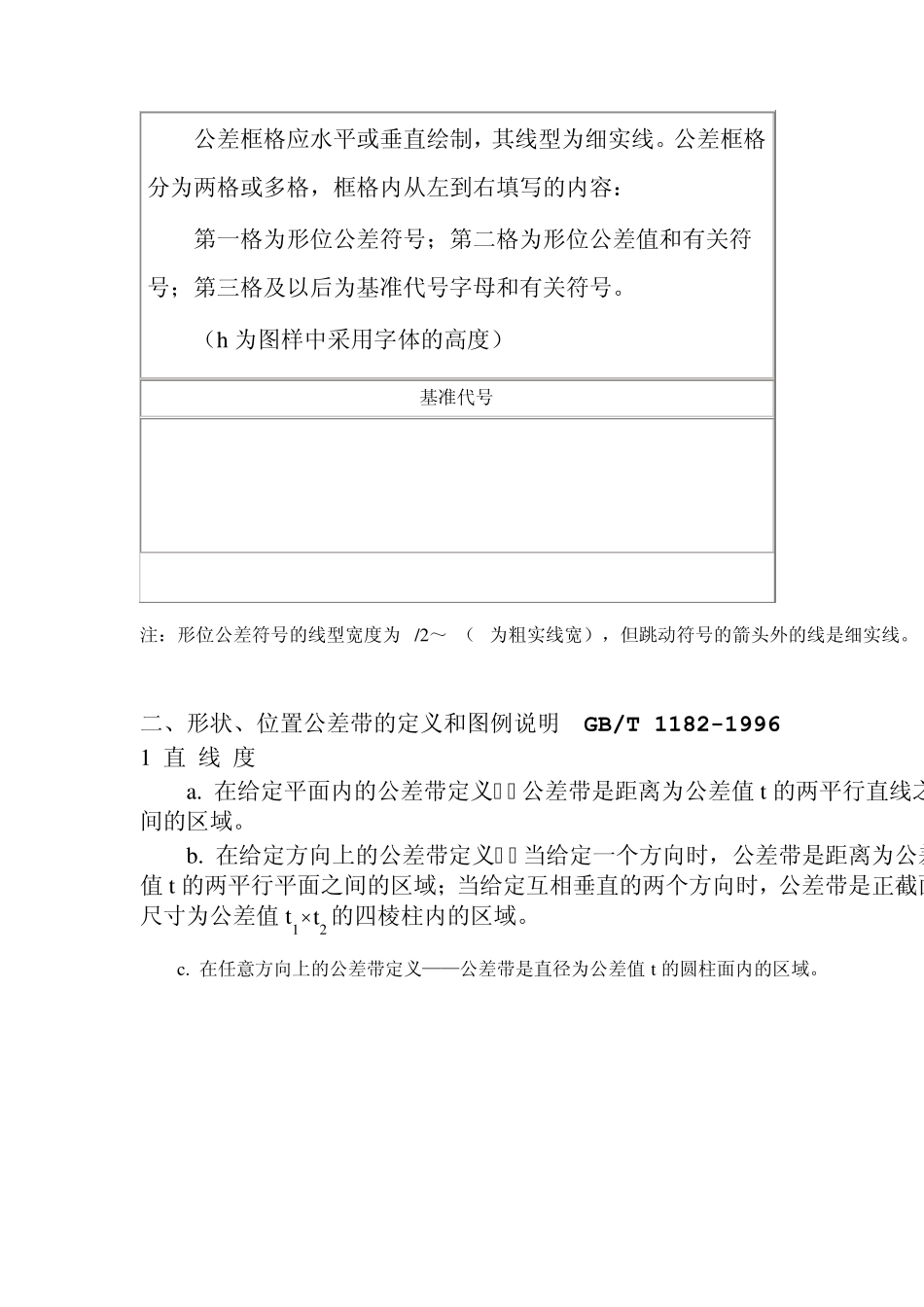

形位公差知识附公差配合表(最全解释最清晰)_第2页
2/26

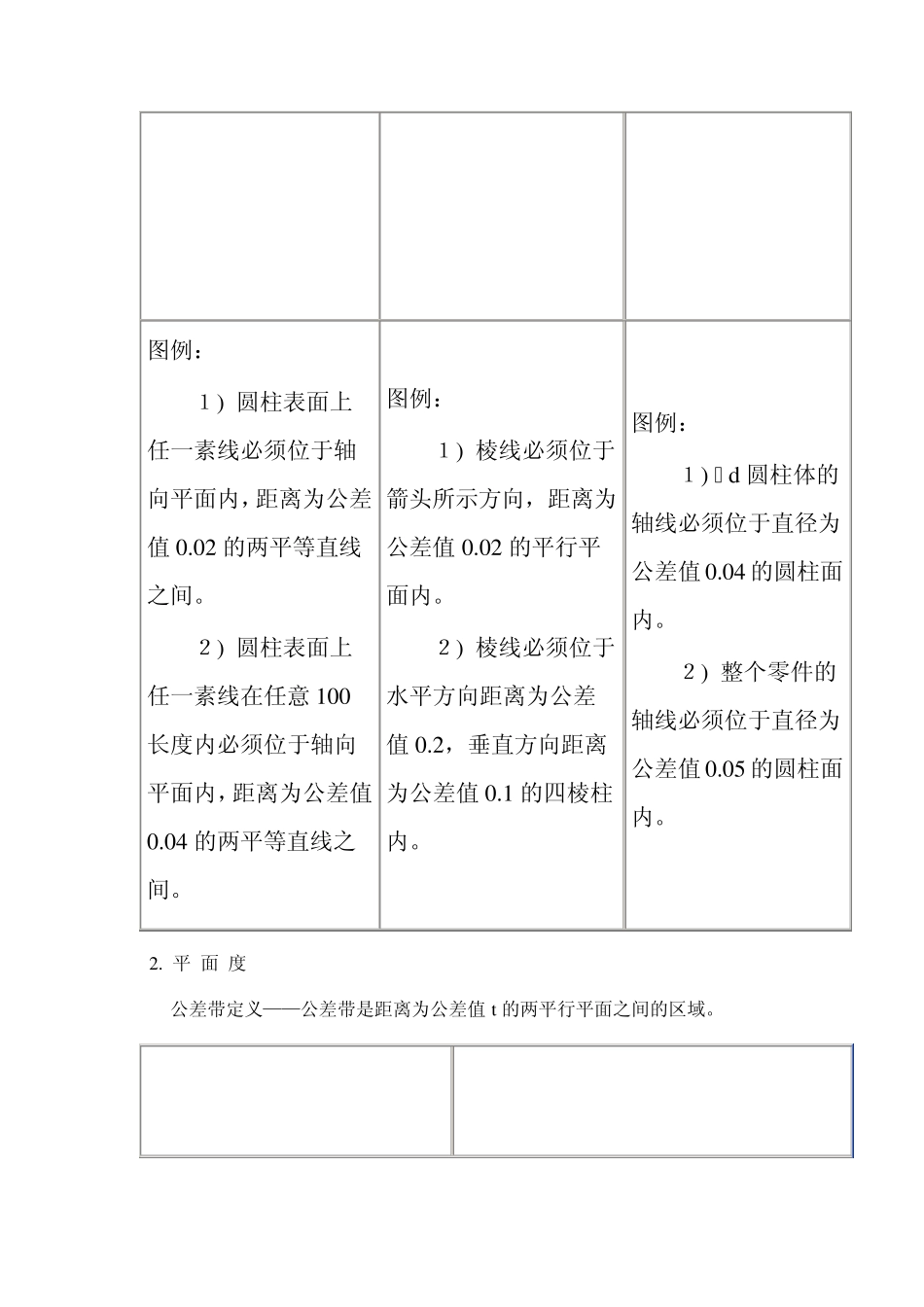

形位公差知识附公差配合表(最全解释最清晰)_第3页
3/26
必知的形位公差知识全集 一、形位公差的代号(GB/T 1182-1996) 形位公差各项目的符号 形状公差 位置公差 项 目 符号 项 目 符号 直线度 — 定 向 平行度 ∥ 垂直度 ⊥ 平面度 倾斜度 ∠ 圆度 定 位 同轴度 对称度 圆柱度 位置度 线轮廓度 ⌒ 跳 动 圆跳动 面轮廓度 全跳动 其他有关符号 符号 意义 最大实 体状态 延伸 公差带 包容原则 (单一要素) 理论 正确尺寸 基准目标 形位公差框格 公差框格应水平或垂直绘制,其线型为细实线。公差框格分为两格或多格,框格内从左到右填写的内容: 第一格为形位公差符号;第二格为形位公差值和有关符号;第三格及以后为基准代号字母和有关符号。 (h 为图样中采用字体的高度) 基准代号 注:形位公差符号的线型宽度为b/2~b(b为粗实线宽),但跳动符号的箭头外的线是细实线。 二、形状、位置公差带的定义和图例说明 GB/T 1182-1996 1 直 线 度 a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。 b. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t的两平行平面之间的区域;当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t1×t2 的四棱柱内的区域。 c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。 图例: 1) 圆柱表面上任一素线必须位于轴向平面内,距离为公差值0.02 的两平等直线之间。 2) 圆柱表面上任一素线在任意100长度内必须位于轴向平面内,距离为公差值0.04 的两平等直线之间。 图例: 1) 棱线必须位于箭头所示方向,距离为公差值0.02 的平行平面内。 2) 棱线必须位于水平方向距离为公差值0.2,垂直方向距离为公差值0.1 的四棱柱内。 图例: 1) φd 圆柱体的轴线必须位于直径为公差值0.04 的圆柱面内。 2) 整个零件的轴线必须位于直径为公差值0.05 的圆柱面内。 2. 平 面 度 公差带定义——公差带是距离为公差值t的两平行平面之间的区域。 图例:上表面必须修正于距离为公差值0.1 的两平行平面内。 图例:表面上任意100×100 的范围,必须位于距离为公 差值0.1 的两平行平面内。 3. 圆 度 公差带定义——公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。 图例:在垂直于轴线的任一正截面上,该圆 必须位于半径差为公差值0.02 的两同 心圆之间。 4.圆 柱 度 公差带定...
