形位公差符号及标注含义

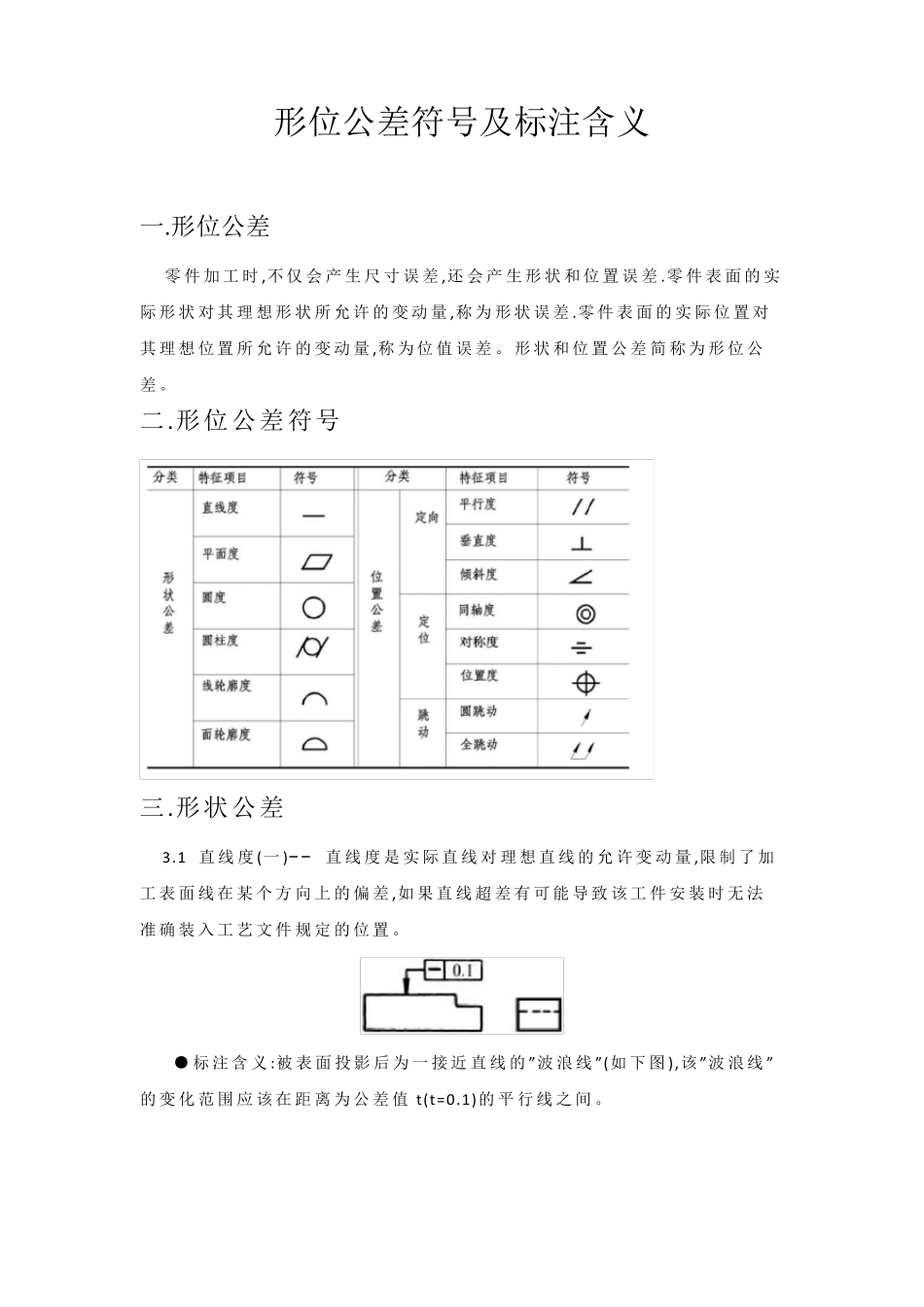

形位公差符号及标注含义_第1页
1/7

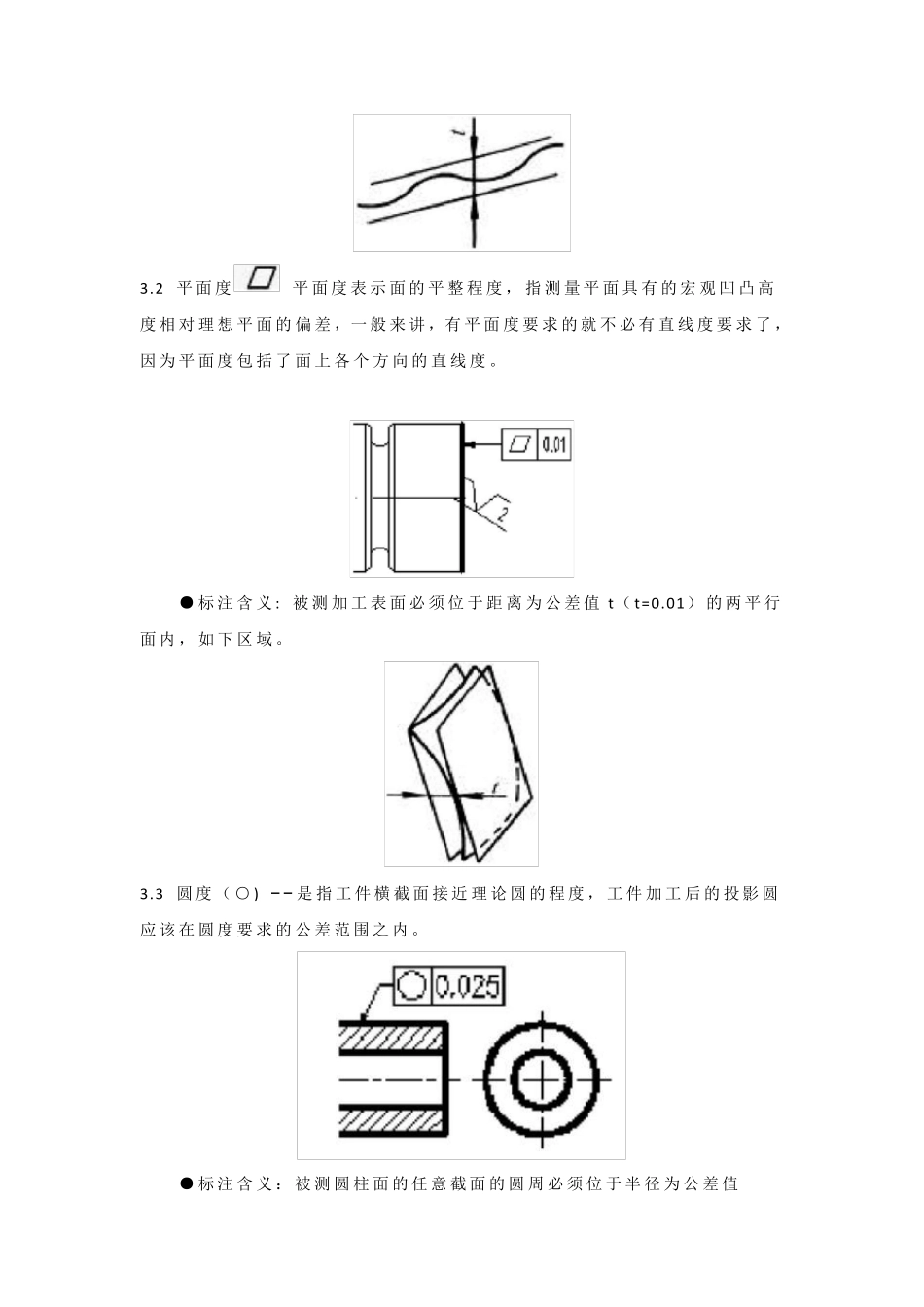

形位公差符号及标注含义_第2页
2/7

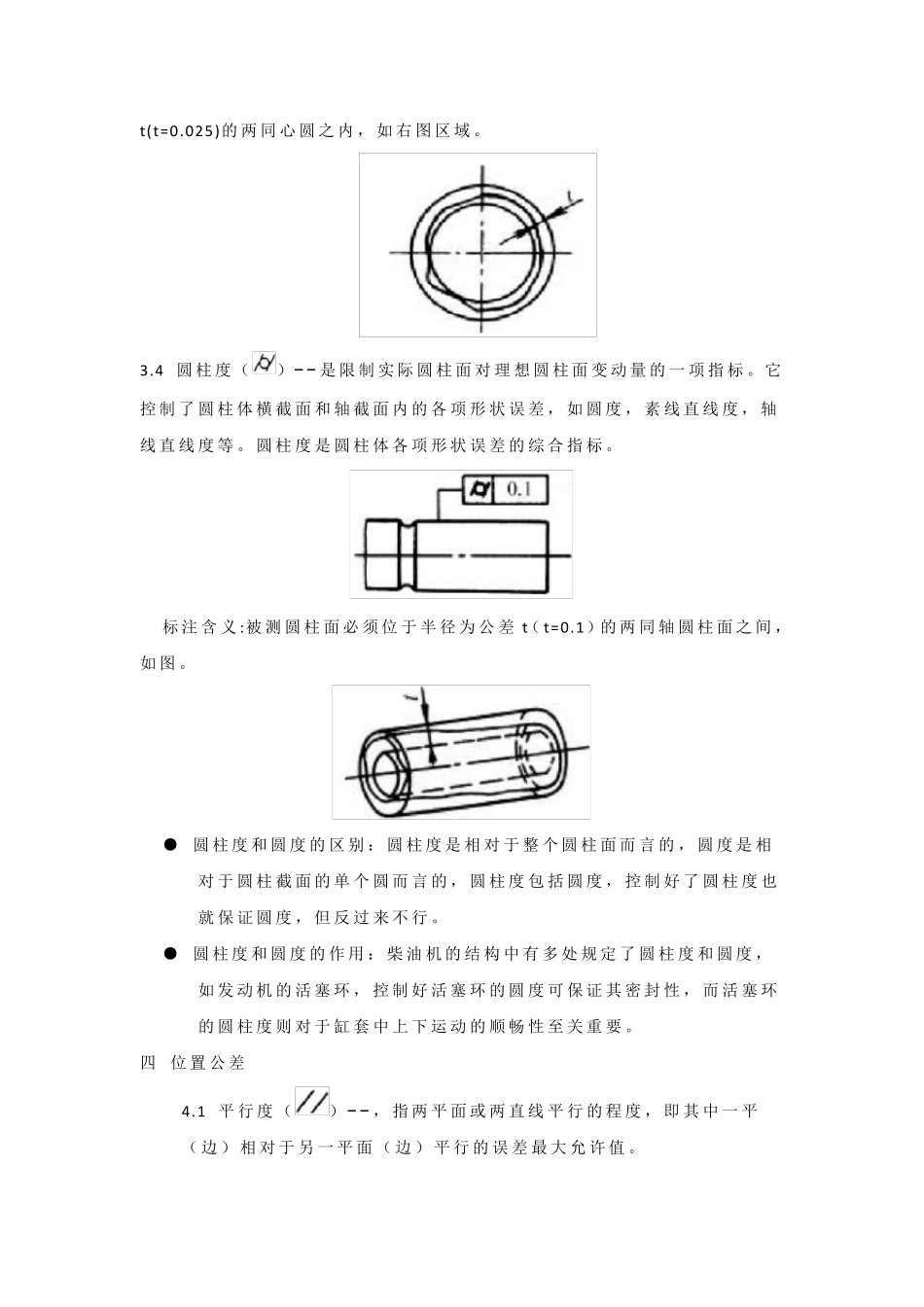

形位公差符号及标注含义_第3页
3/7
形位公差符号及标注含义 一.形位公差 零件加工时,不仅会产生尺寸误差,还会产生形状和位置误差.零件表面的实际形状对其理想形状所允许的变动量,称为形状误差.零件表面的实际位置对其理想位置所允许的变动量,称为位值误差。形状和位置公差简称为形位公差。 二.形位公差符号 三.形状公差 3.1 直线度(一)▬ ▬ 直线度是实际直线对理想直线的允许变动量,限制了加工表面线在某个方向上的偏差,如果直线超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。 ● 标注含义:被 表面投 影 后 为一接 近 直线的” 波 浪 线” (如下 图 ),该” 波 浪 线”的变化 范 围 应 该在距 离 为公差值t(t=0.1)的平 行 线之 间 。 3.2 平面度 平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。 ●标注含义: 被测加工表面必须位于距离为公差值t(t=0.01)的两平行面内,如下区域。 3.3 圆度(○ ) ▬ ▬ 是 指工件 横 截 面接 近 理论 圆的程度,工件 加工后 的投 影 圆应 该 在 圆度要求的公差范 围 之 内。 ●标注含义: 被测圆柱 面的任 意 截 面的圆周 必须位于半 径 为公差值t(t=0.025)的两同心圆之内,如右图区域。 3.4 圆柱度()▬ ▬ 是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度,素线直线度,轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。 标注含义:被测圆柱面必须位于半径为公差t(t=0.1)的两同轴圆柱面之间,如图。 ● 圆柱度和圆度的区别 : 圆柱度是相 对于整 个 圆柱面而 言 的,圆度是相对于圆柱截面的单 个 圆而 言 的,圆柱度包 括 圆度,控制好 了圆柱度也就 保 证 圆度,但 反 过 来 不 行 。 ● 圆柱度和圆度的作 用 : 柴 油 机 的结 构 中 有 多 处 规 定 了圆柱度和圆度,如发 动机 的活 塞 环 ,控制好 活 塞 环 的圆度可 保 证 其 密 封 性 ,而 活 塞 环的圆柱度则 对于缸 套 中 上 下 运 动的顺 畅 性 至 关 重 要 。 四 位置 公差 4.1 平 行 度()▬ ▬ ,指两平 面或 两直线平 行 的程 度,即 其 中 一平 (边 )相 对于另 一平 面(边 )平 行 的误差最...
