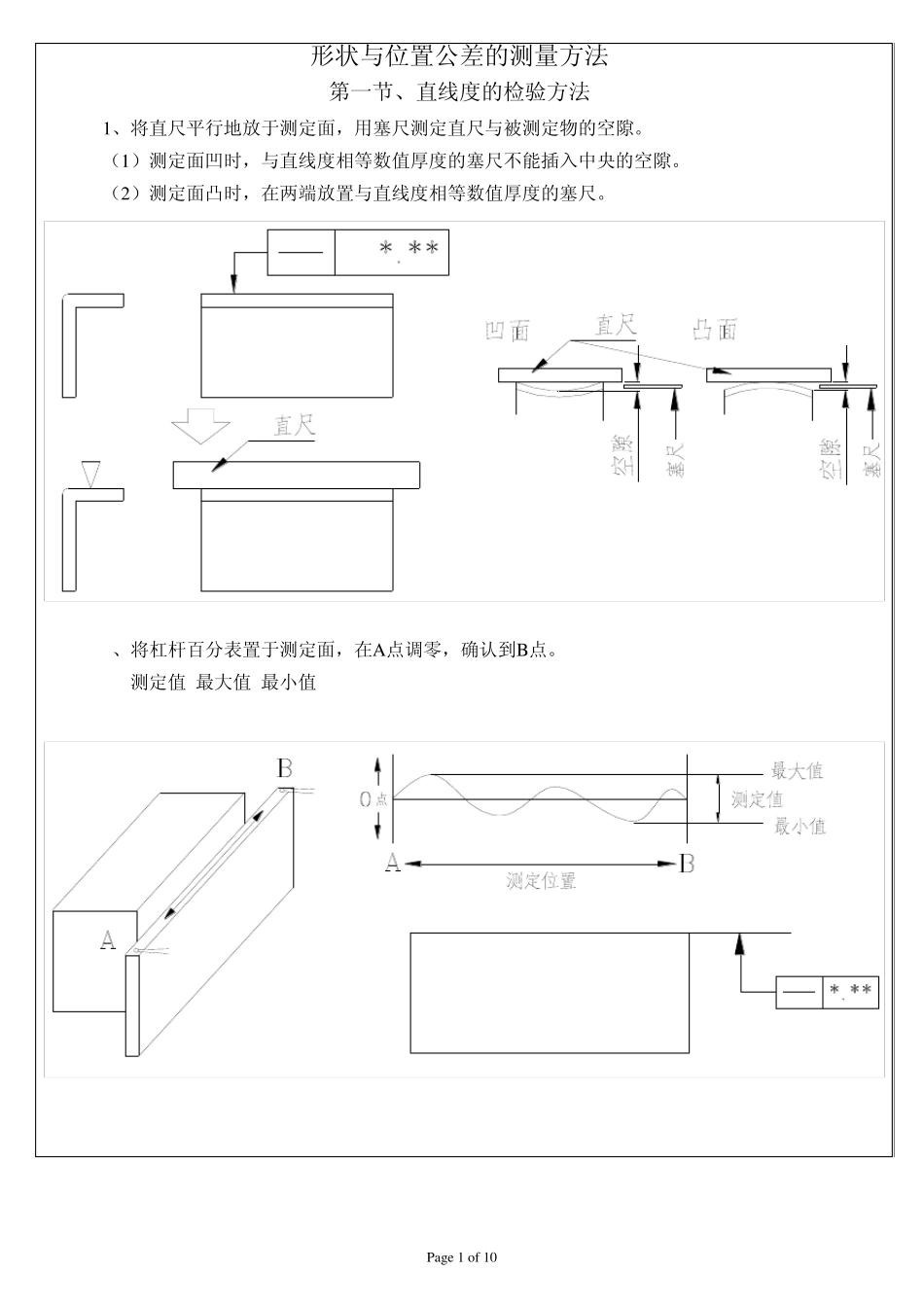

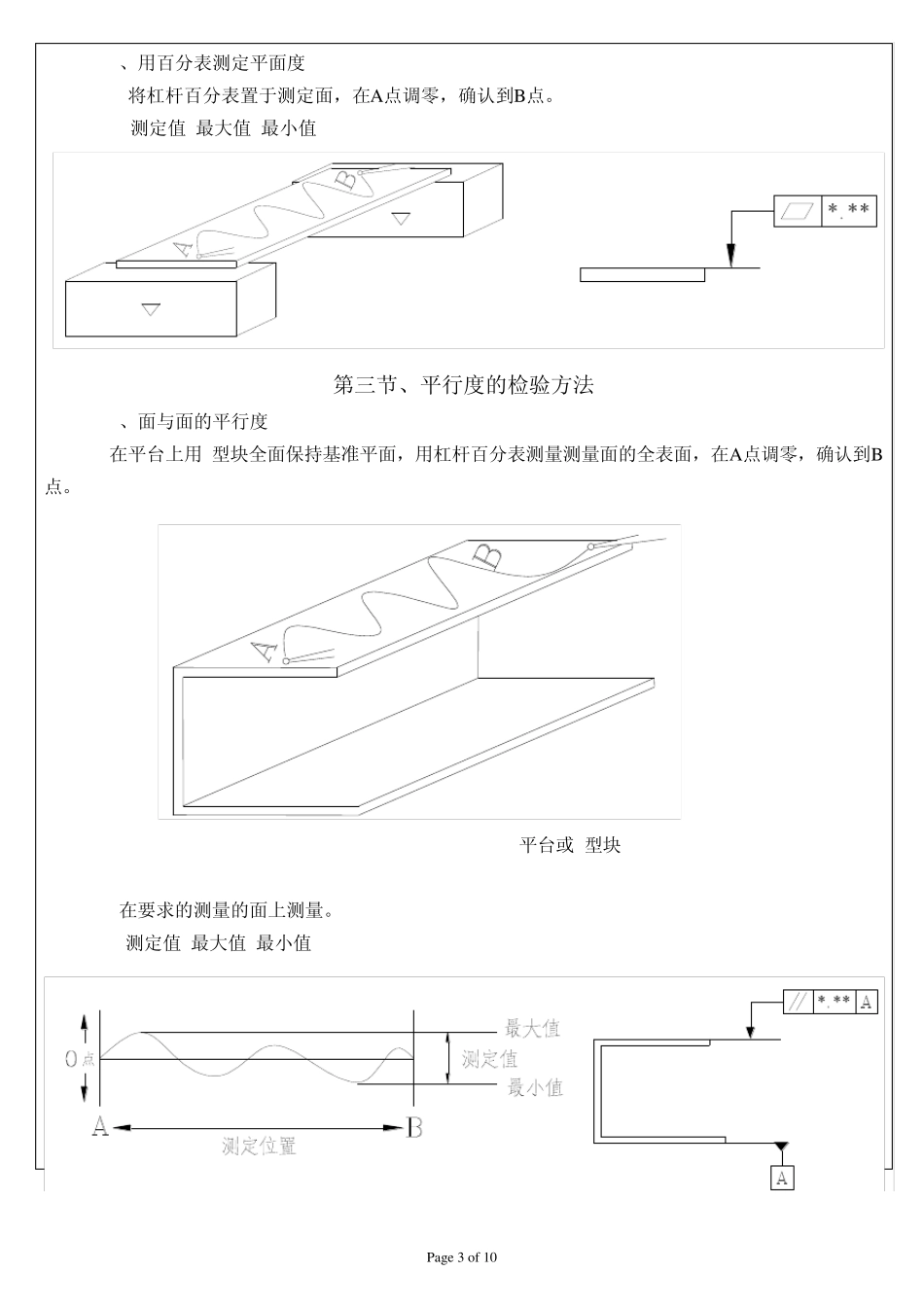

Pag e 1 o f 10 形状与位置公差的测量方法 第一节、直线度的检验方法 1、将直尺平行地放于测定面,用塞尺测定直尺与被测定物的空隙。 (1)测定面凹时,与直线度相等数值厚度的塞尺不能插入中央的空隙。 (2)测定面凸时,在两端放置与直线度相等数值厚度的塞尺。 ] 2、将杠杆百分表置于测定面,在A点调零,确认到B点。 测定值=最大值-最小值 Pag e 2 o f 10 第二节、平面度的检验方法 1、用直尺测定部品平面度 测量方法:如图以不包括自重的方法将测量物支撑。 测量范围:测量是将直尺放在整个表面(纵、横、对角线方向)用塞尺(数值与平面度相符)测定。 判定:在所有的地方塞尺应不能通过。 2、用平台测定平面度 测量方法:将部品平放于平台,用塞尺测量部品与平台之间的间隙。 塞尺与平台要保持水平状态进行测量。 Pag e 3 o f 10 2、用百分表测定平面度 将杠杆百分表置于测定面,在A点调零,确认到B点。 测定值=最大值-最小值 第三节、平行度的检验方法 1、面与面的平行度 在平台上用V型块全面保持基准平面,用杠杆百分表测量测量面的全表面,在A点调零,确认到B点。 平台或V型块 在要求的测量的面上测量。 测定值=最大值-最小值 Page 4 of 10 2、线与面的平行度 (1)将适合的塞规插入两个基准孔内。 (2)将塞规的两端用平行块(或磁铁)支撑。 (3)将公差的指定面调较至与平台平行,在A点调零,确认到B点。 (4)测定指定面,将读数的最大差(最高点减去最低点)作平行度。 3、面与线的平行度 在平台上,使用磁铁支撑基准面整体,测定两个孔到基准面的尺寸,将该尺寸差作平行度。 4、线与线的平行度 (1)将适合的塞规插入两个基准孔内。 (2)用平行块(或磁铁)将塞规两端固定。 (3)依照图在0°的位置求出B与C的中心偏移(X),并求出在90°回转位置上的B与C的中心偏移(Y)。 (4)将求出值用 X2+Y2 算,所得值即平行度。 Page 5 of 10 第四节、垂直度的检验方法 1、面与面的垂直度。 (1)将基准面用磁铁与平台平行地支撑。 (2)将百分表从弯曲根部起移动至前端止,将读数的最大差作垂直度。 注:测定是横过l幅所有地方。 2、面与线的垂直度。 (1)在平台上,用磁铁如图支撑测量物; (2)将百分表接触于测量物上,在B点调零,确认到C点。 (3)将百分表接触于测量物上,将其在指示范围内所有地方上下移动。 (4)测定在0°与90°两处进行。...
