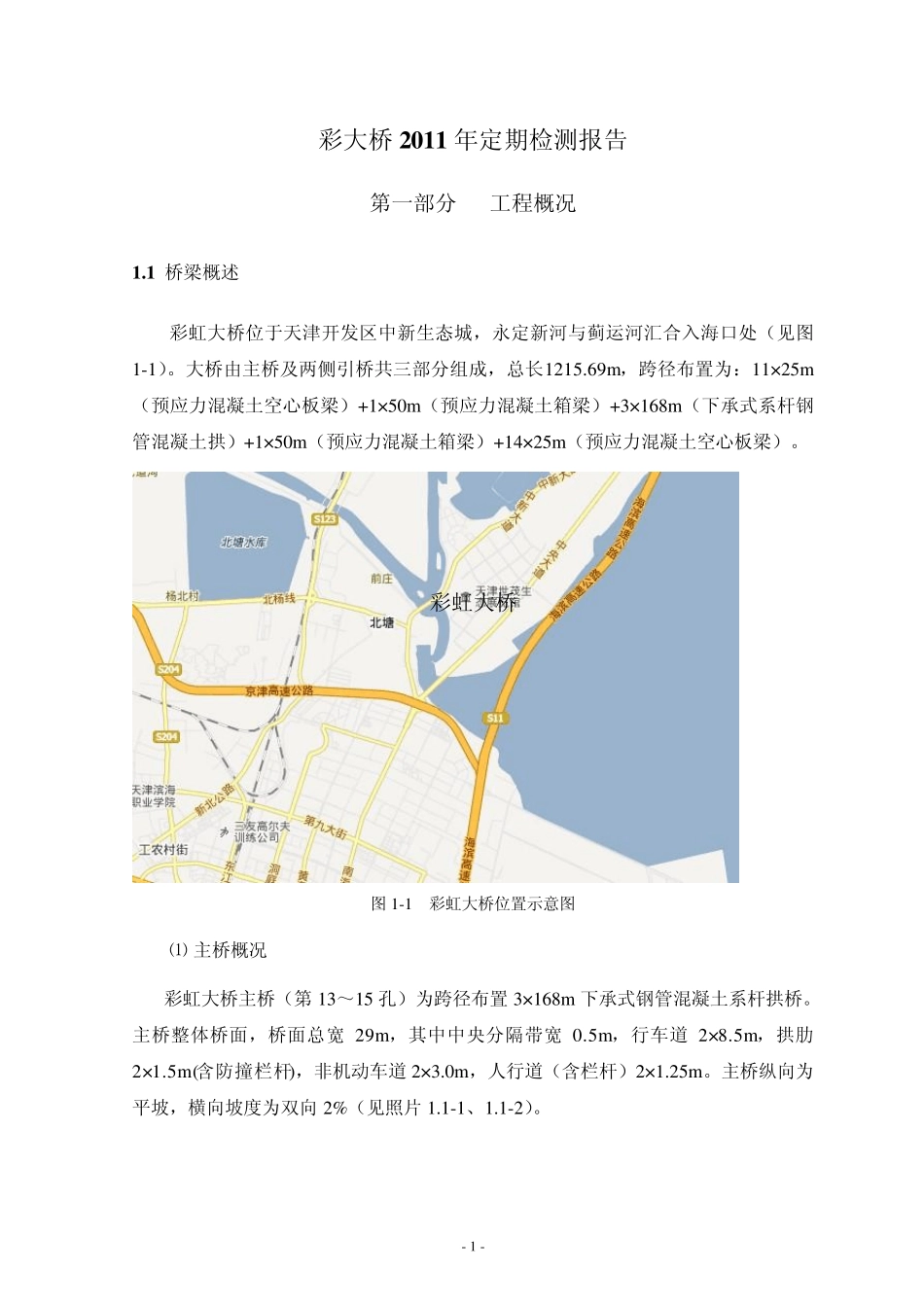

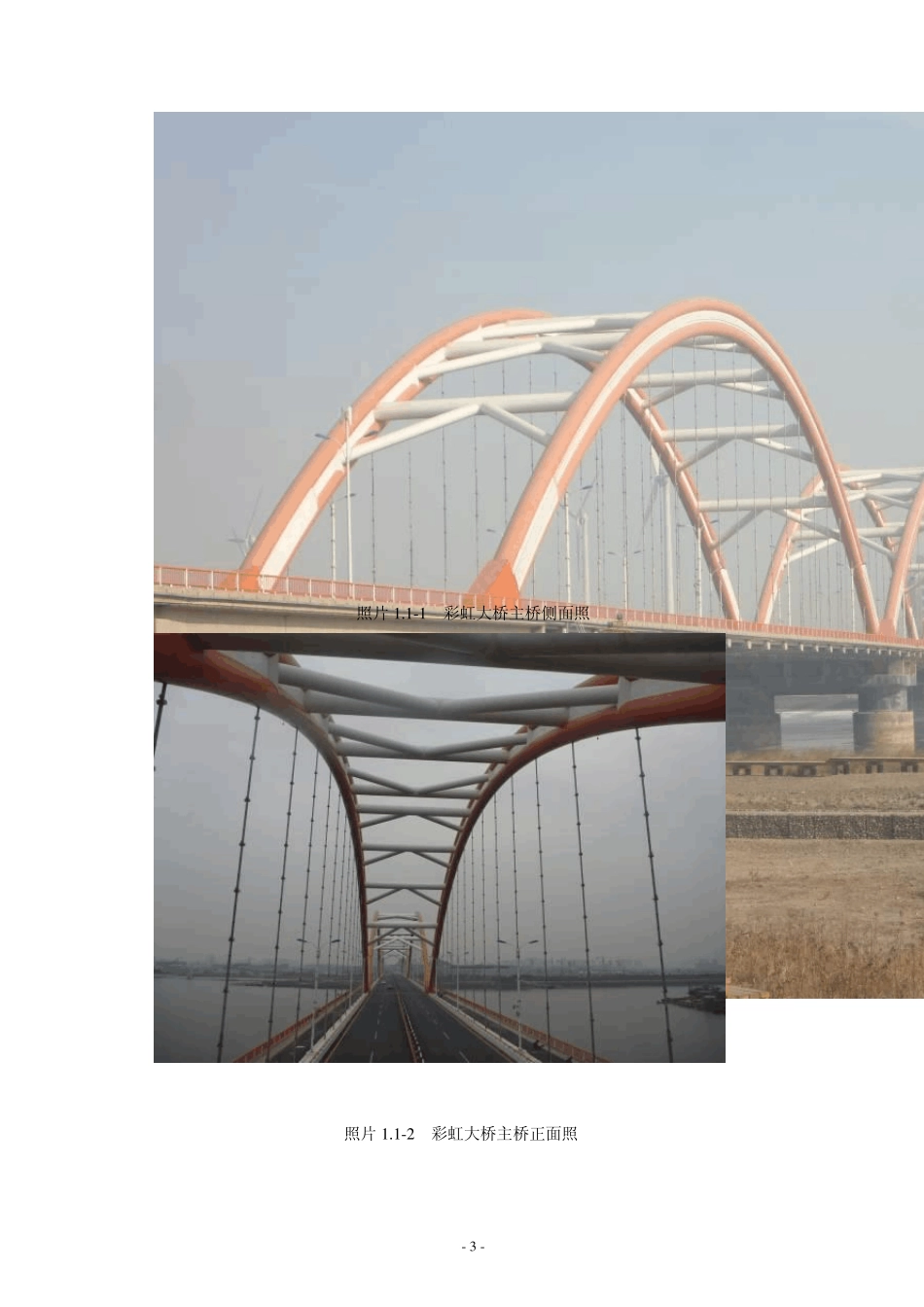

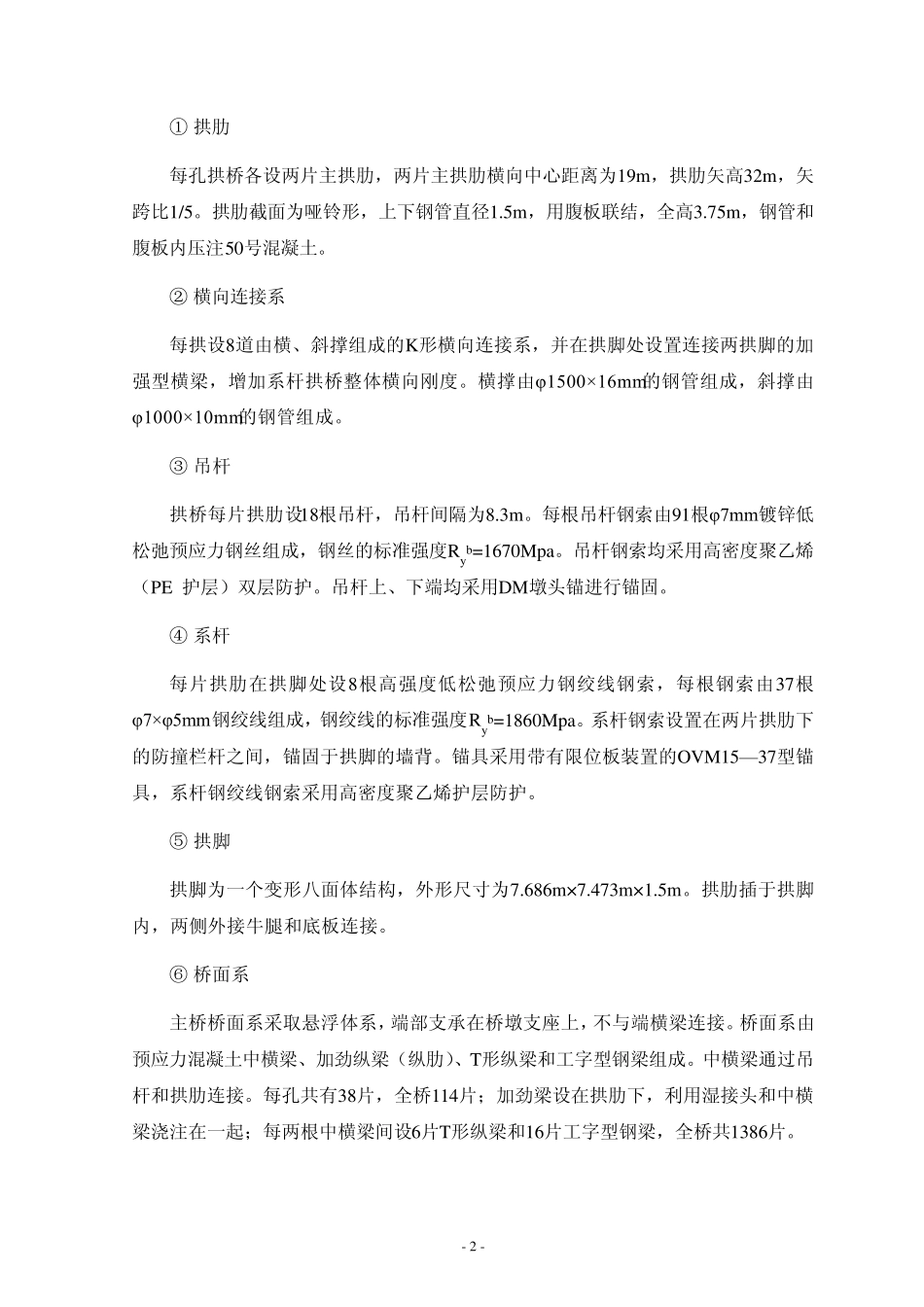

- - 1 彩大桥2 0 1 1 年定期检测报告 第一部分 工程概况 1 .1 桥梁概述 彩虹大桥位于天津开发区中新生态城，永定新河与蓟运河汇合入海口处（见图1-1）。大桥由主桥及两侧引桥共三部分组成，总长1215.69m，跨径布置为：11×25m（预应力混凝土空心板梁）+1×50m（预应力混凝土箱梁）+3×168m（下承式系杆钢管混凝土拱）+1×50m（预应力混凝土箱梁）+14×25m（预应力混凝土空心板梁）。 彩虹大桥 图1-1 彩虹大桥位置示意图 ⑴ 主桥概况 彩虹大桥主桥（第13～15 孔）为跨径布置3×168m 下承式钢管混凝土系杆拱桥。主桥整体桥面，桥面总宽 29m，其中中央分隔带宽 0.5m，行车道 2×8.5m，拱肋2×1.5m(含防撞栏杆)，非机动车道 2×3.0m，人行道（含栏杆）2×1.25m。主桥纵向为平坡，横向坡度为双向 2%（见照片 1.1-1、1.1-2）。 - - 2 ① 拱肋 每孔拱桥各设两片主拱肋，两片主拱肋横向中心距离为19m，拱肋矢高32m，矢跨比1/5。拱肋截面为哑铃形，上下钢管直径1.5m，用腹板联结，全高3.75m，钢管和腹板内压注50号混凝土。 ② 横向连接系 每拱设8道由横、斜撑组成的K形横向连接系，并在拱脚处设置连接两拱脚的加强型横梁，增加系杆拱桥整体横向刚度。横撑由φ1500×16mm的钢管组成，斜撑由φ1000×10mm的钢管组成。 ③ 吊杆 拱桥每片拱肋设18根吊杆，吊杆间隔为8.3m。每根吊杆钢索由91根φ7mm镀锌低松弛预应力钢丝组成，钢丝的标准强度Ryb=1670Mpa。吊杆钢索均采用高密度聚乙烯（PE 护层）双层防护。吊杆上、下端均采用DM墩头锚进行锚固。 ④ 系杆 每片拱肋在拱脚处设8根高强度低松弛预应力钢绞线钢索，每根钢索由37根φ7×φ5mm钢绞线组成，钢绞线的标准强度Ryb=1860Mpa。系杆钢索设置在两片拱肋下的防撞栏杆之间，锚固于拱脚的墙背。锚具采用带有限位板装置的OVM15— 37型锚具，系杆钢绞线钢索采用高密度聚乙烯护层防护。 ⑤ 拱脚 拱脚为一个变形八面体结构，外形尺寸为7.686m×7.473m×1.5m。拱肋插于拱脚内，两侧外接牛腿和底板连接。 ⑥ 桥面系 主桥桥面系采取悬浮体系，端部支承在桥墩支座上，不与端横梁连接。桥面系由预应力混凝土中横梁、加劲纵梁（纵肋）、T形纵梁和工字型钢梁组成。中横梁通过吊杆和拱肋连接。每孔共有38片，全桥114片；加劲梁设在拱肋下，利用湿接头和中横梁浇注在一起；每两根中横梁间设6片T形纵梁和16片工字型钢梁，全桥共1386片。 - - 3 照片1 .1 -1 彩虹大桥主桥...
