彩灯的制作和PLC控制报告

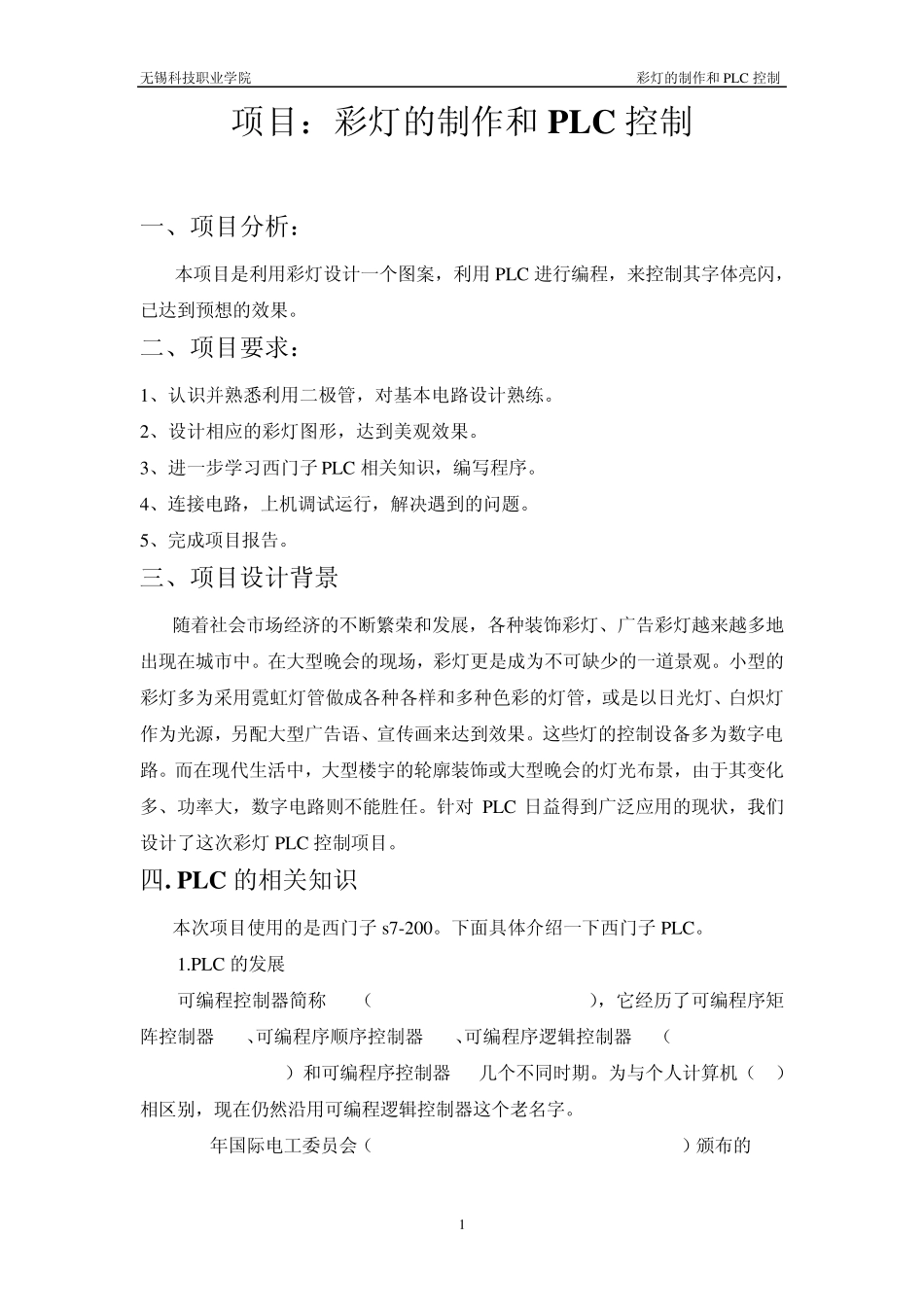

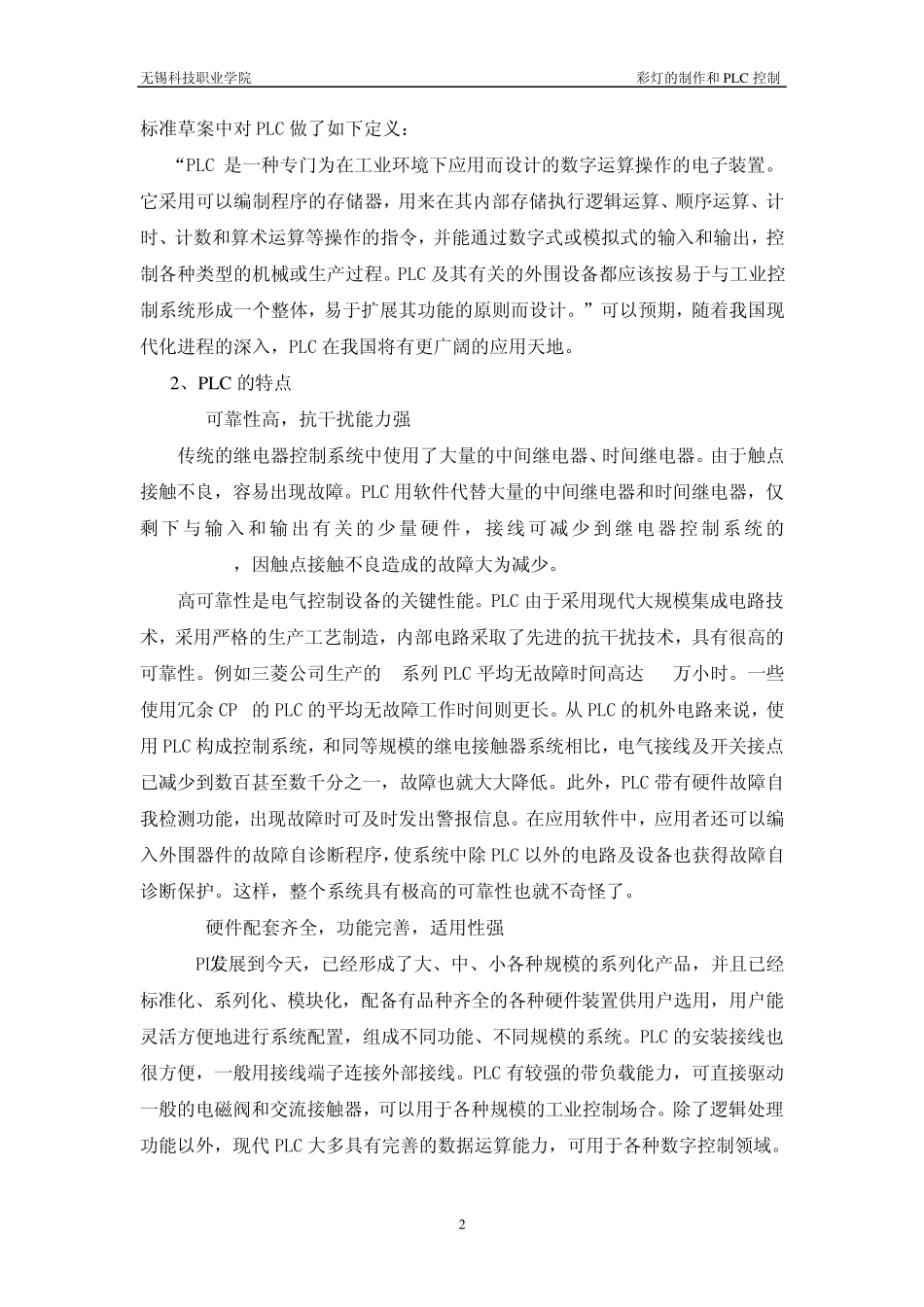

自主创新实践报告 设 计 题 目 彩灯的制作和PLC 控制 学 生 姓 名 许 浩 专 业 机电一体化技术 班 级 机 电 09 01 指 导 教 师 刘 媛 媛 无锡科技职业学院 彩灯的制作和PLC 控制 1 项目：彩灯的制作和PLC 控制 一、项目分析： 本项目是利用彩灯设计一个图案，利用 PLC 进行编程，来控制其字体亮闪，已达到预想的效果。 二、项目要求： 1、认识并熟悉利用二极管，对基本电路设计熟练。 2、设计相应的彩灯图形，达到美观效果。 3、进一步学习西门子 PLC 相关知识，编写程序。 4、连接电路，上机调试运行，解决遇到的问题。 5、完成项目报告。 三、项目设计背景 随着社会市场经济的不断繁荣和发展，各种装饰彩灯、广告彩灯越来越多地出现在城市中。在大型晚会的现场，彩灯更是成为不可缺少的一道景观。小型的彩灯多为采用霓虹灯管做成各种各样和多种色彩的灯管，或是以日光灯、白炽灯作为光源，另配大型广告语、宣传画来达到效果。这些灯的控制设备多为数字电路。而在现代生活中，大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多、功率大，数字电路则不能胜任。针对 PLC 日益得到广泛应用的现状，我们设计了这次彩灯PLC 控制项目。 四. PLC 的相关知识 本次项目使用的是西门子 s7-200。下面具体介绍一下西门子 PLC。 1.PLC 的发展 可编程控制器简称 PC（Programmable Controller），它经历了可编程序矩阵控制器 PMC、可编程序顺序控制器 PSC、可编程序逻辑控制器 PLC（Programmable Logic Controller）和可编程序控制器 PC几个不同时期。为与个人计算机（PC）相区别，现在仍然沿用可编程逻辑控制器这个老名字。 1987年国际电工委员会（International Electrical Committee）颁布的PLC无锡科技职业学院 彩灯的制作和PLC 控制 2 标准草案中对PLC 做了如下定义： “PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC 及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。”可以预期，随着我国现代化进程的深入，PLC 在我国将有更广阔的应用天地。 2、PLC 的特点 1.可靠性高，抗干扰能力强 传统的继电器控制系统中使...
