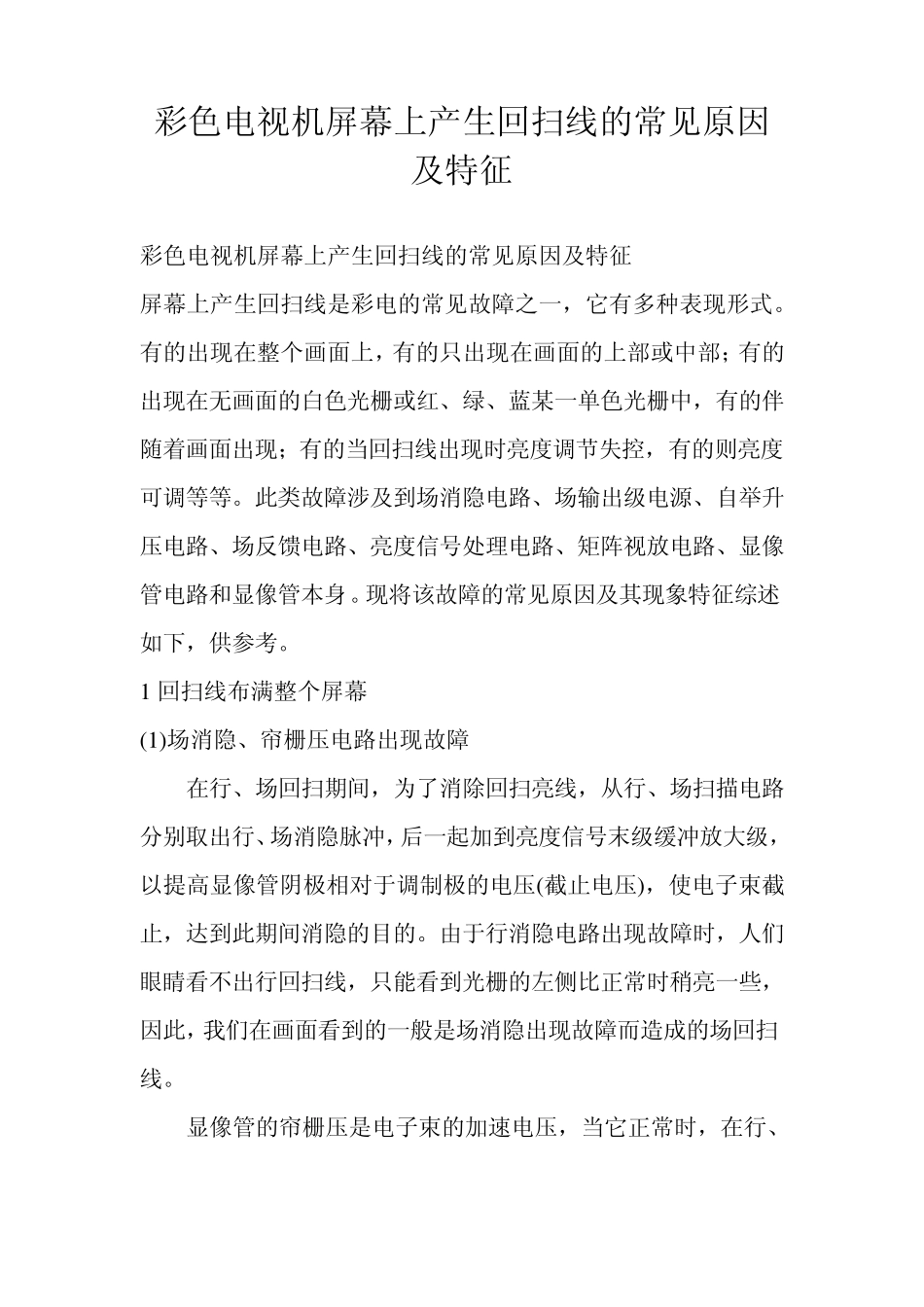

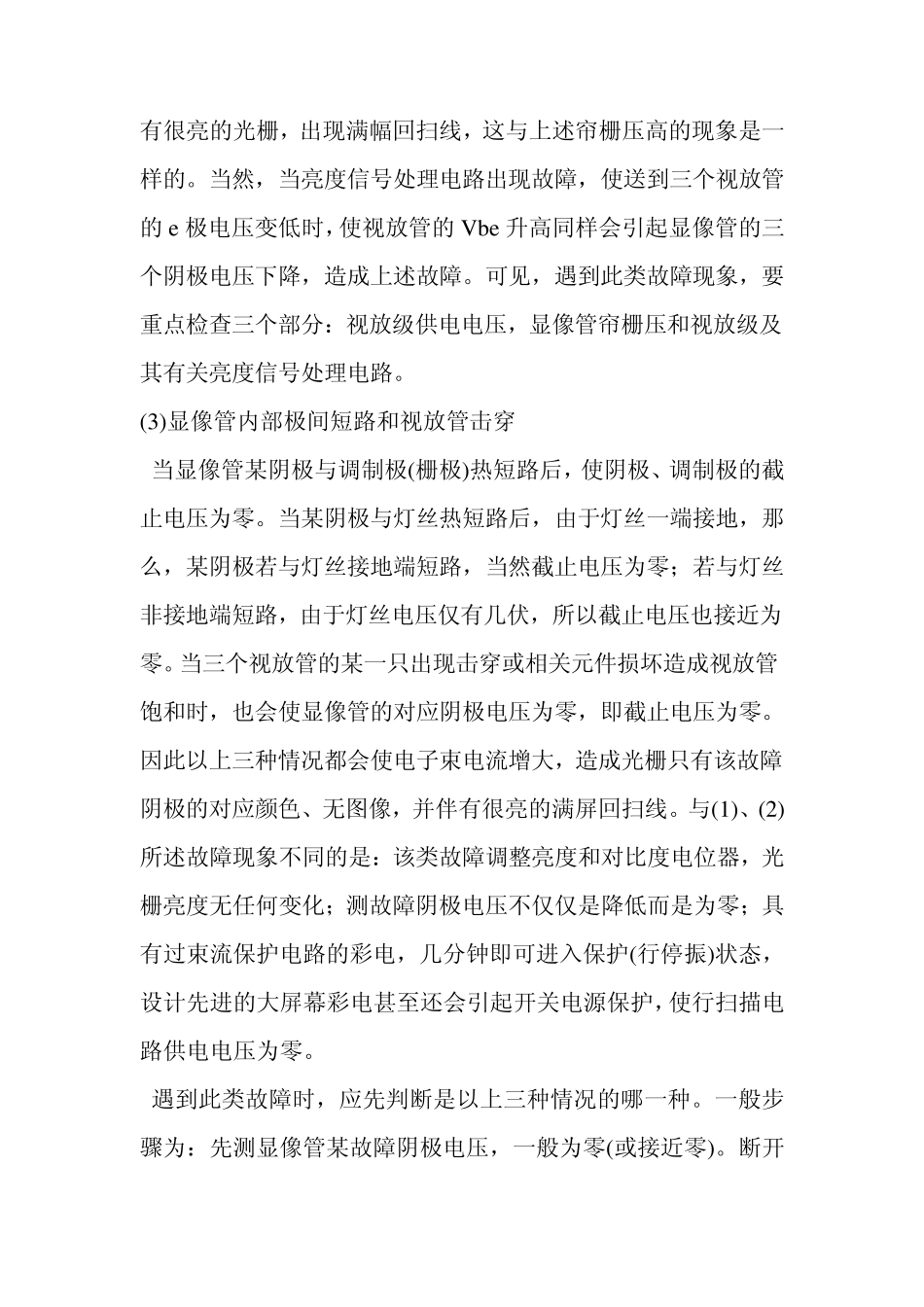

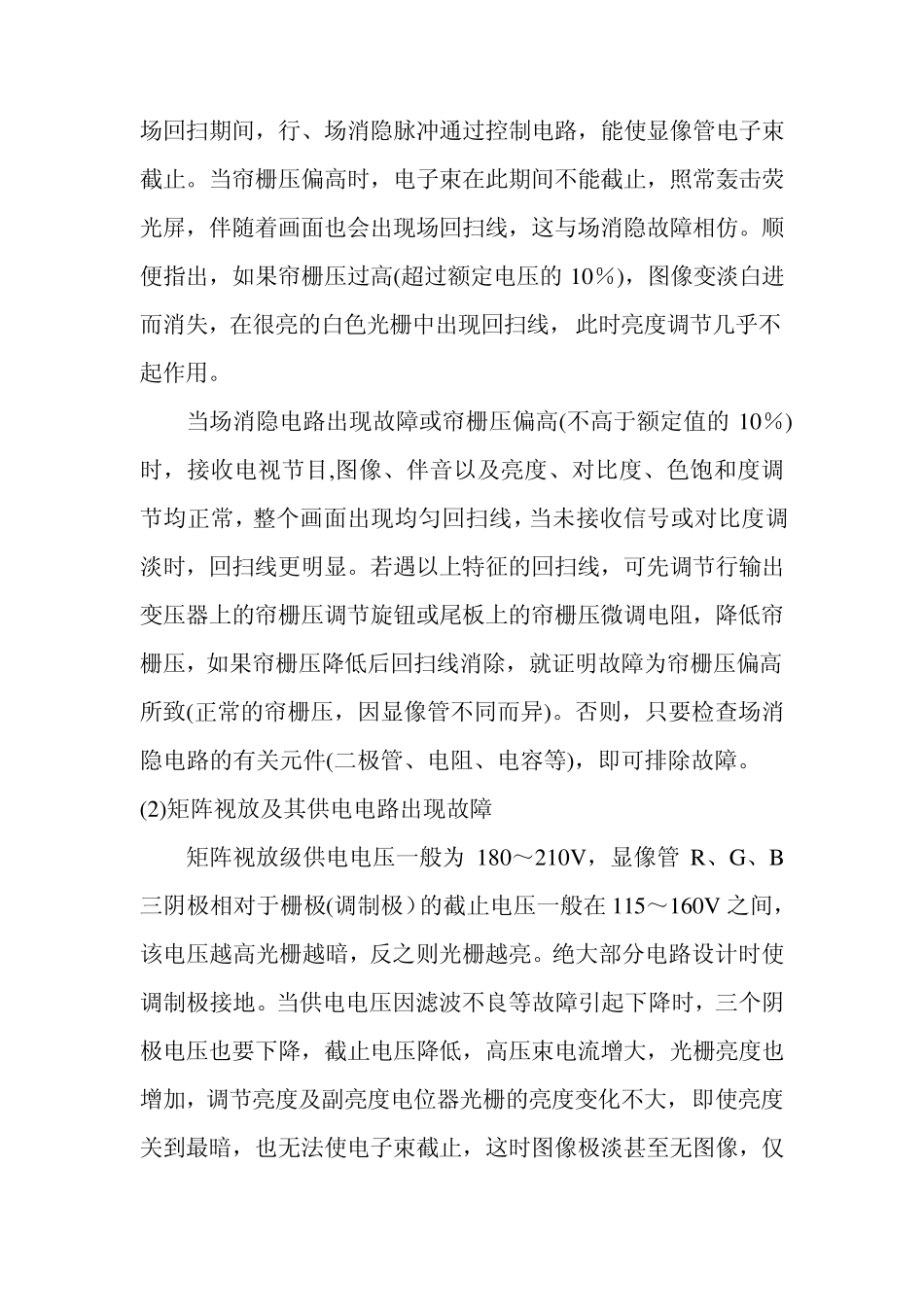

彩色电视机屏幕上产生回扫线的常见原因及特征 彩色电视机屏幕上产生回扫线的常见原因及特征 屏幕上产生回扫线是彩电的常见故障之一，它有多种表现形式。有的出现在整个画面上，有的只出现在画面的上部或中部；有的出现在无画面的白色光栅或红、绿、蓝某一单色光栅中，有的伴随着画面出现；有的当回扫线出现时亮度调节失控，有的则亮度可调等等。此类故障涉及到场消隐电路、场输出级电源、自举升压电路、场反馈电路、亮度信号处理电路、矩阵视放电路、显像管电路和显像管本身。现将该故障的常见原因及其现象特征综述如下，供参考。 1 回扫线布满整个屏幕 (1 )场消隐、帘栅压电路出现故障 在行、场回扫期间，为了消除回扫亮线，从行、场扫描电路分别取出行、场消隐脉冲，后一起加到亮度信号末级缓冲放大级，以提高显像管阴极相对于调制极的电压(截止电压)，使电子束截止，达到此期间消隐的目的。由于行消隐电路出现故障时，人们眼睛看不出行回扫线，只能看到光栅的左侧比正常时稍亮一些，因此，我们在画面看到的一般是场消隐出现故障而造成的场回扫线。 显像管的帘栅压是电子束的加速电压，当它正常时，在行、 场回扫期间，行、场消隐脉冲通过控制电路，能使显像管电子束截止。当帘栅压偏高时，电子束在此期间不能截止，照常轰击荧光屏，伴随着画面也会出现场回扫线，这与场消隐故障相仿。顺便指出，如果帘栅压过高(超过额定电压的 10％)，图像变淡白进而消失，在很亮的白色光栅中出现回扫线，此时亮度调节几乎不起作用。 当场消隐电路出现故障或帘栅压偏高(不高于额定值的 10％)时，接收电视节目,图像、伴音以及亮度、对比度、色饱和度调节均正常，整个画面出现均匀回扫线，当未接收信号或对比度调淡时，回扫线更明显。若遇以上特征的回扫线，可先调节行输出变压器上的帘栅压调节旋钮或尾板上的帘栅压微调电阻，降低帘栅压，如果帘栅压降低后回扫线消除，就证明故障为帘栅压偏高所致(正常的帘栅压，因显像管不同而异)。否则，只要检查场消隐电路的有关元件(二极管、电阻、电容等)，即可排除故障。 (2)矩阵视放及其供电电路出现故障 矩阵视放级供电电压一般为 180～210V，显像管 R、G、B三阴极相对于栅极(调制极）的截止电压一般在 115～160V 之间，该电压越高光栅越暗，反之则光栅越亮。绝大部分电路设计时使调制极接地。当供电电压因滤波不良等故障引起下降时，三个阴极电压也要下降，截止电压降低，高压束电流增大，光栅亮度也...
