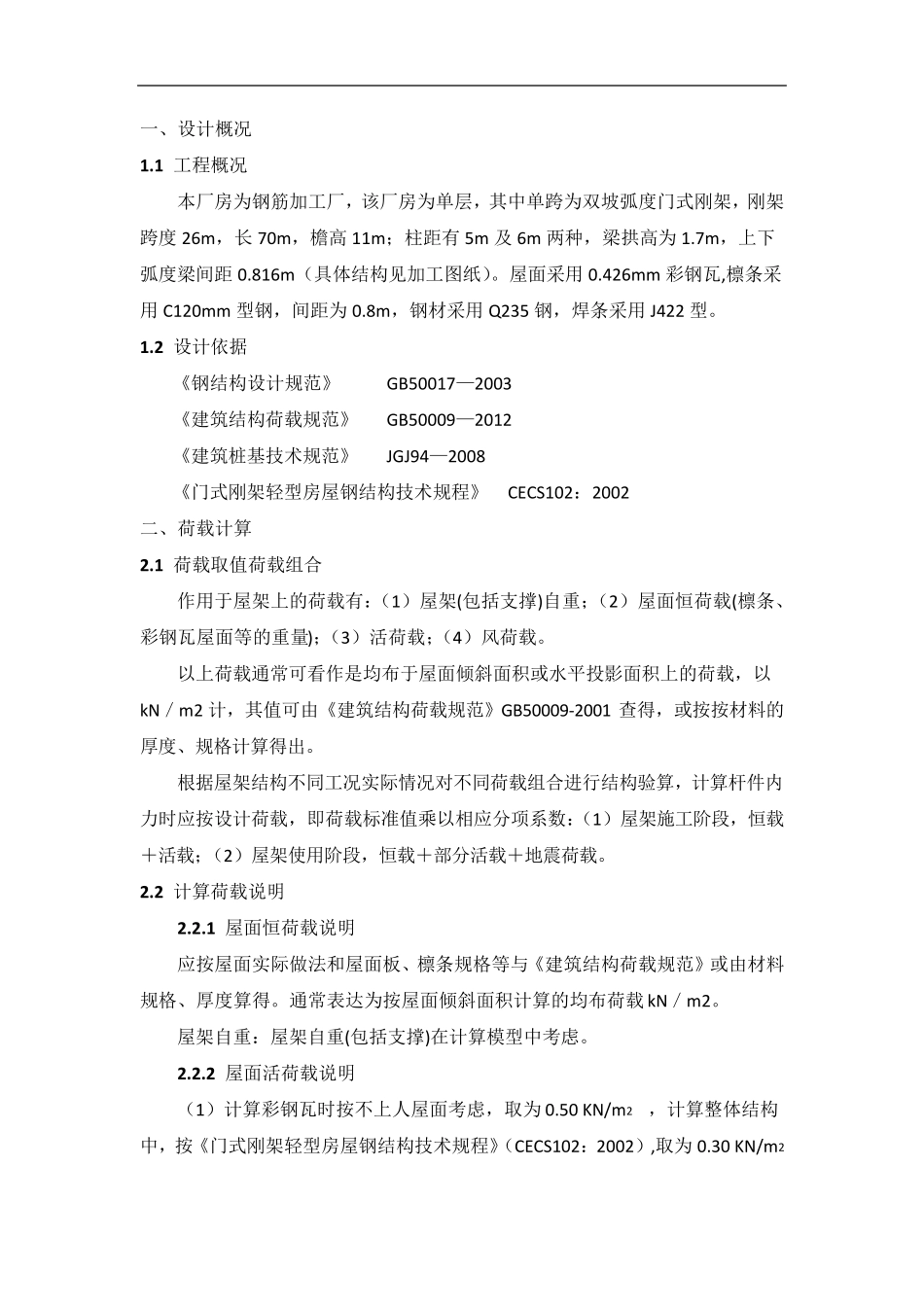

彩钢棚棚架钢结构计算书_第1页
1/6

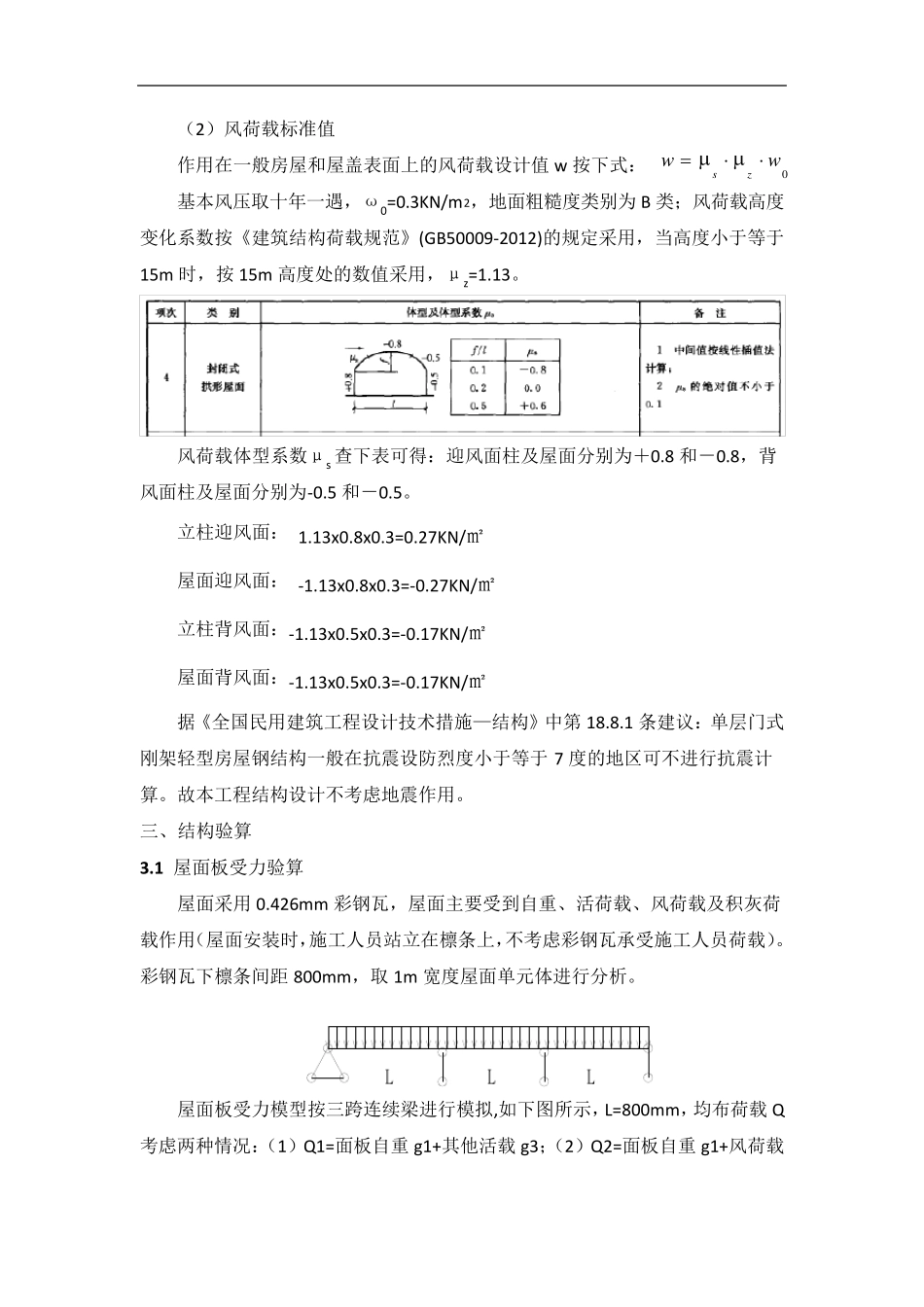

彩钢棚棚架钢结构计算书_第2页
2/6

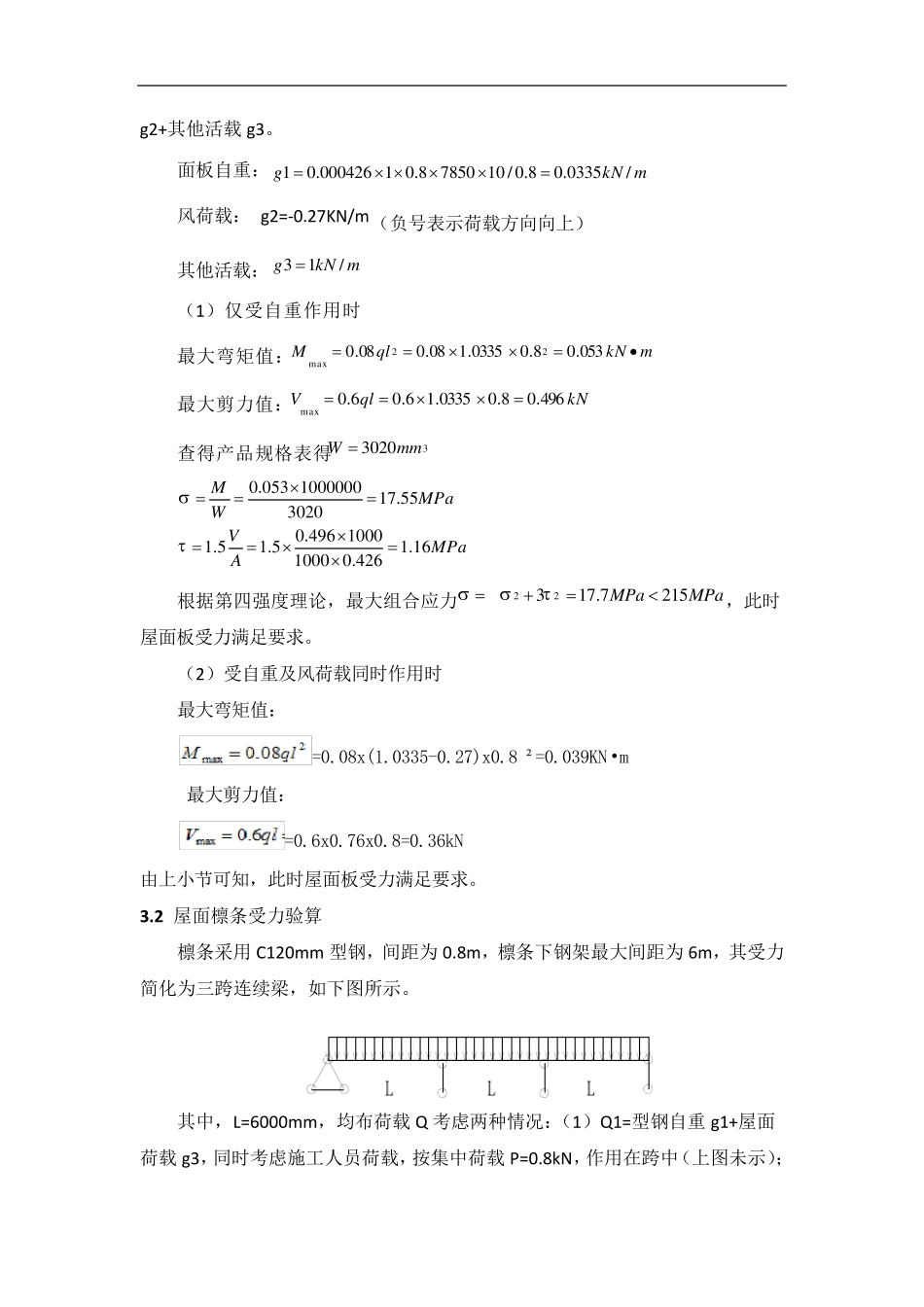

彩钢棚棚架钢结构计算书_第3页
3/6
一、设计概况 1.1 工程概况 本厂房为钢筋加工厂,该厂房为单层,其中单跨为双坡弧度门式刚架,刚架跨度26m ,长70m ,檐高11m ;柱距有5m 及6m 两种,梁拱高为1.7m ,上下弧度梁间距0.816m (具体结构见加工图纸)。屋面采用0.426m m 彩钢瓦,檩条采用C120m m 型钢,间距为0.8m ,钢材采用Q235 钢,焊条采用J422 型。 1.2 设计依据 《钢结构设计规范》 GB50017—2003 《建筑结构荷载规范》 GB50009—2012 《建筑桩基技术规范》 JGJ94—2008 《门式刚架轻型房屋钢结构技术规程》 CECS102:2002 二、荷载计算 2.1 荷载取值荷载组合 作用于屋架上的荷载有:(1)屋架(包括支撑)自重;(2)屋面恒荷载(檩条、彩钢瓦屋面等的重量);(3)活荷载;(4)风荷载。 以上荷载通常可看作是均布于屋面倾斜面积或水平投影面积上的荷载,以kN/m 2 计,其值可由《建筑结构荷载规范》GB50009-2001 查得,或按按材料的厚度、规格计算得出。 根据屋架结构不同工况实际情况对不同荷载组合进行结构验算,计算杆件内力时应按设计荷载,即荷载标准值乘以相应分项系数:(1)屋架施工阶段,恒载+活载;(2)屋架使用阶段,恒载+部分活载+地震荷载。 2.2 计算荷载说明 2.2.1 屋面恒荷载说明 应按屋面实际做法和屋面板、檩条规格等与《建筑结构荷载规范》或由材料规格、厚度算得。通常表达为按屋面倾斜面积计算的均布荷载 kN/m 2。 屋架自重:屋架自重(包括支撑)在计算模型中考虑。 2.2.2 屋面活荷载说明 (1)计算彩钢瓦时按不上人屋面考虑,取为0.50 KN/m 2 ,计算整体结构中,按《门式刚架轻型房屋钢结构技术规程》(CECS102:2002),取为0.30 KN/m 2 (2)风荷载标准值 作用在一般房屋和屋盖表面上的风荷载设计值w 按下式: 基本风压取十年一遇,ω0=0.3KN/m2,地面粗糙度类别为B 类;风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2012)的规定采用,当高度小于等于15m 时,按15m 高度处的数值采用,μz=1.13。 风荷载体型系数μs 查下表可得:迎风面柱及屋面分别为+0.8 和-0.8,背风面柱及屋面分别为-0.5 和-0.5。 立柱迎风面: 1.13x0.8x0.3=0.27KN/㎡ 屋面迎风面: -1.13x0.8x0.3=-0.27KN/㎡ 立柱背风面:-1.13x0.5x0.3=-0.17KN/㎡ 屋面背风面:-1.13x0.5x0.3=-0.17KN/㎡ 据《全国民用建筑工程设计技术措施—结构》中第 18.8.1 条建议:单层门式刚架轻型房屋钢结构一般在抗震设...
