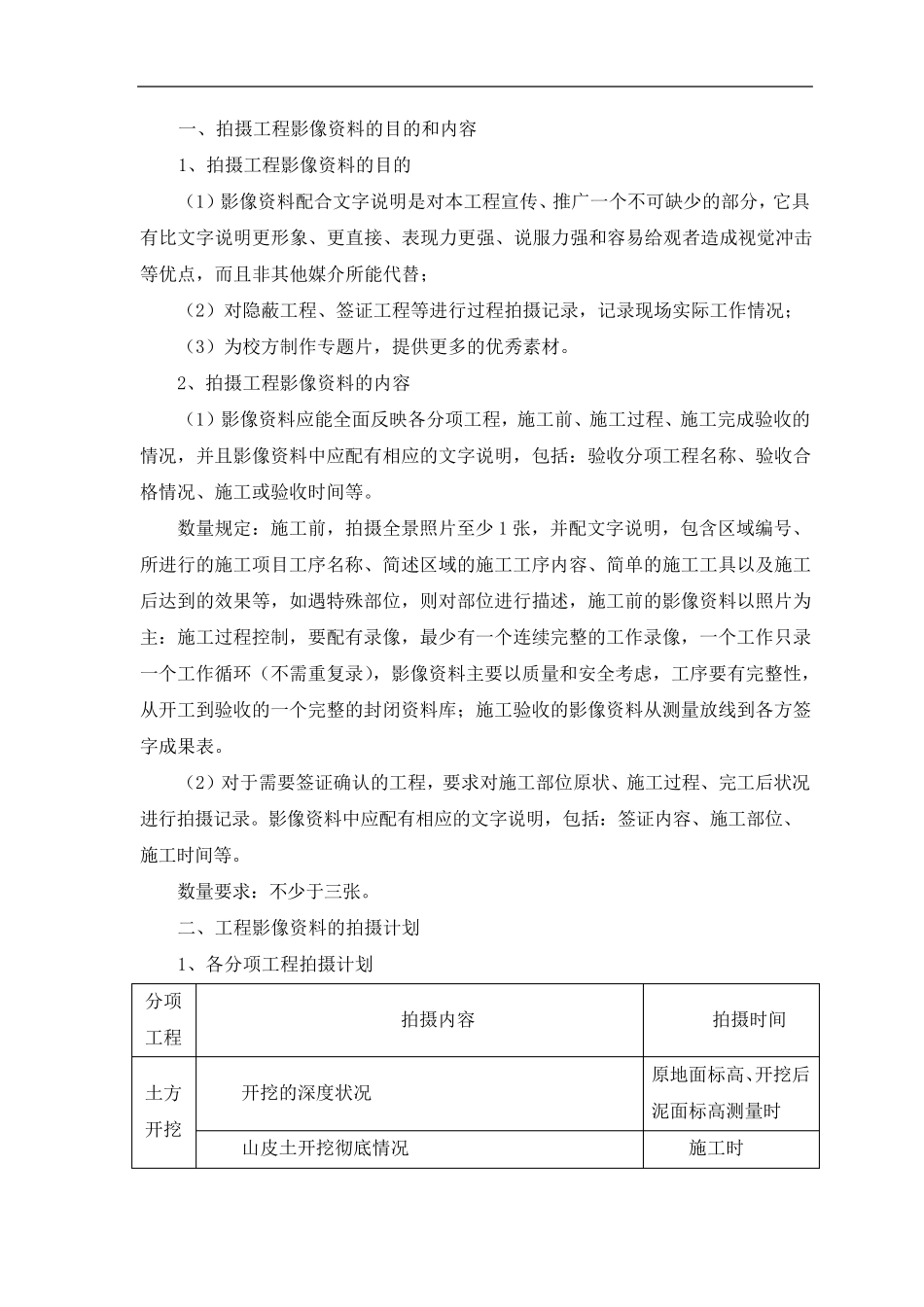

施工影像资料管理方案 编 制： 审 核： 编制单位： 编制时间： 一、拍摄工程影像资料的目的和内容 1、拍摄工程影像资料的目的 （1）影像资料配合文字说明是对本工程宣传、推广一个不可缺少的部分，它具有比文字说明更形象、更直接、表现力更强、说服力强和容易给观者造成视觉冲击等优点，而且非其他媒介所能代替； （2）对隐蔽工程、签证工程等进行过程拍摄记录，记录现场实际工作情况； （3）为校方制作专题片，提供更多的优秀素材。 2、拍摄工程影像资料的内容 （1）影像资料应能全面反映各分项工程，施工前、施工过程、施工完成验收的情况，并且影像资料中应配有相应的文字说明，包括：验收分项工程名称、验收合格情况、施工或验收时间等。 数量规定：施工前，拍摄全景照片至少 1 张，并配文字说明，包含区域编号、所进行的施工项目工序名称、简述区域的施工工序内容、简单的施工工具以及施工后达到的效果等，如遇特殊部位，则对部位进行描 述，施工前的影像资料以照片为主 ：施工过程控 制，要 配有录像，最 少有一个连 续 完整 的工作录像，一个工作只 录一个工作循 环 （不需 重 复 录），影像资料主 要 以质 量和安 全考 虑 ，工序要 有完整 性 ，从 开 工到验收的一个完整 的封 闭 资料库 ；施工验收的影像资料从 测 量放 线 到各方签字成果表。 （2）对于 需 要 签证确 认 的工程，要 求 对施工部位原 状 、施工过程、完工后状 况进行拍摄记录。影像资料中应配有相应的文字说明，包括：签证内容、施工部位、施工时间等。 数量要 求 ：不少于 三 张。 二 、工程影像资料的拍摄计 划 1、各分项工程拍摄计 划 分项工程 拍摄内容 拍摄时间 土 方开 挖 开 挖 的深 度 状 况 原 地 面标 高 、开 挖 后泥 面标 高 测 量时 山 皮 土 开 挖 彻 底 情况 施工时 荆芭 荆芭质量情况 入场时 荆芭铺设前场地整平情况 施工前 荆芭铺设过程控制情况 施工时 荆芭铺设完成情况 验收时 土 工 布 土工布质量情况 入场时 土工布铺设前现场情况 施工前 土工布铺设过程控制情况 施工时 土工布铺设完成情况 验收时 砂 垫 层 中粗砂质量情况 入场时 砂垫层铺设前现场情况 施工前 砂垫层铺设过程控制情况（厚度） 施工时 砂垫层铺设完成情况 验收时 排 水 板 排水板质量情况 入场时 排水板施工前现场情况 施工前 排...
