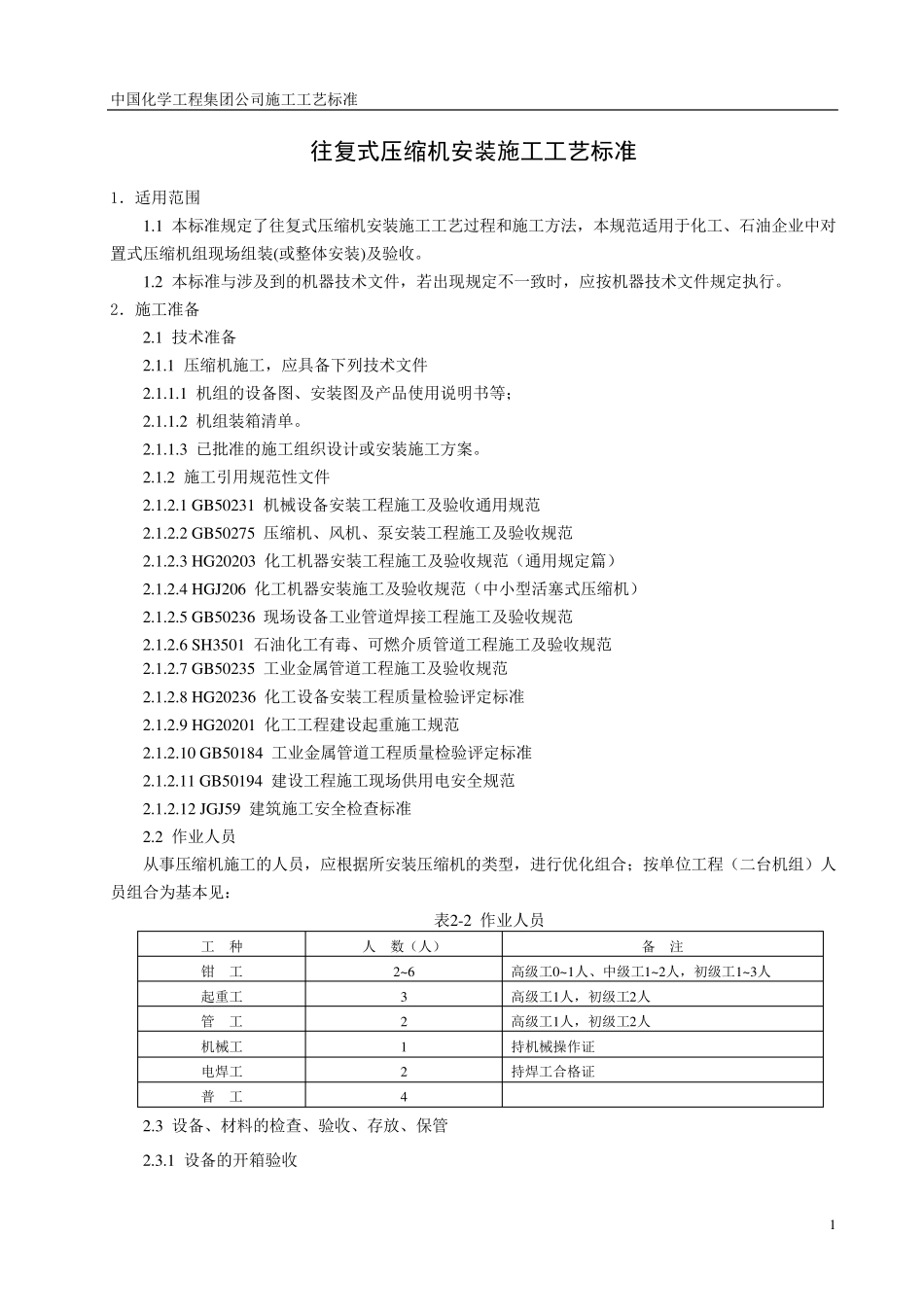

中国化学工程集团公司施工工艺标准 1 往复式压缩机安装施工工艺标准 1．适用范围 1.1 本标准规定了往复式压缩机安装施工工艺过程和施工方法，本规范适用于化工、石油企业中对置式压缩机组现场组装(或整体安装)及验收。 1.2 本标准与涉及到的机器技术文件，若出现规定不一致时，应按机器技术文件规定执行。 2．施工准备 2.1 技术准备 2.1.1 压缩机施工，应具备下列技术文件 2.1.1.1 机组的设备图、安装图及产品使用说明书等； 2.1.1.2 机组装箱清单。 2.1.1.3 已批准的施工组织设计或安装施工方案。 2.1.2 施工引用规范性文件 2.1.2.1 GB50231 机械设备安装工程施工及验收通用规范 2.1.2.2 GB50275 压缩机、风机、泵安装工程施工及验收规范 2.1.2.3 HG20203 化工机器安装工程施工及验收规范（通用规定篇） 2.1.2.4 HGJ206 化工机器安装施工及验收规范（中小型活塞式压缩机） 2.1.2.5 GB50236 现场设备工业管道焊接工程施工及验收规范 2.1.2.6 SH3501 石油化工有毒、可燃介质管道工程施工及验收规范 2.1.2.7 GB50235 工业金属管道工程施工及验收规范 2.1.2.8 HG20236 化工设备安装工程质量检验评定标准 2.1.2.9 HG20201 化工工程建设起重施工规范 2.1.2.10 GB50184 工业金属管道工程质量检验评定标准 2.1.2.11 GB50194 建设工程施工现场供用电安全规范 2.1.2.12 JGJ59 建筑施工安全检查标准 2.2 作业人员 从事压缩机施工的人员，应根据所安装压缩机的类型，进行优化组合；按单位工程（二台机组）人员组合为基本见： 表2-2 作业人员 工 种 人 数（人） 备 注 钳 工 2~6 高级工0~1人、中级工1~2人，初级工1~3人 起重工 3 高级工1人，初级工2人 管 工 2 高级工1人，初级工2人 机械工 1 持机械操作证 电焊工 2 持焊工合格 证 普 工 4 2.3 设备、材 料 的检查、验收、存 放 、保 管 2.3.1 设备的开 箱验收 中国化学工程集团公司施工工艺标准 2 2.3.1.1 设备开箱验收必须在由业主和监理组织的检验小组参加下共同进行。设备开箱时，应合理选择开箱工具，注意避免损坏箱内设备。 2.3.1.2 根据装箱清单核实设备零部件的名称、型号、规格、数量、附机、附件、备件、附属材料工具以及设备出厂合格证和其它技术文件是否齐全。 2.3.1.3 检查设备外观质量，如有损伤、锈蚀、焊缝表面缺陷情况等，进行记录、拍照；对其中有质量问题的地方共同协商解决。...
