往复式压缩机的安装调试

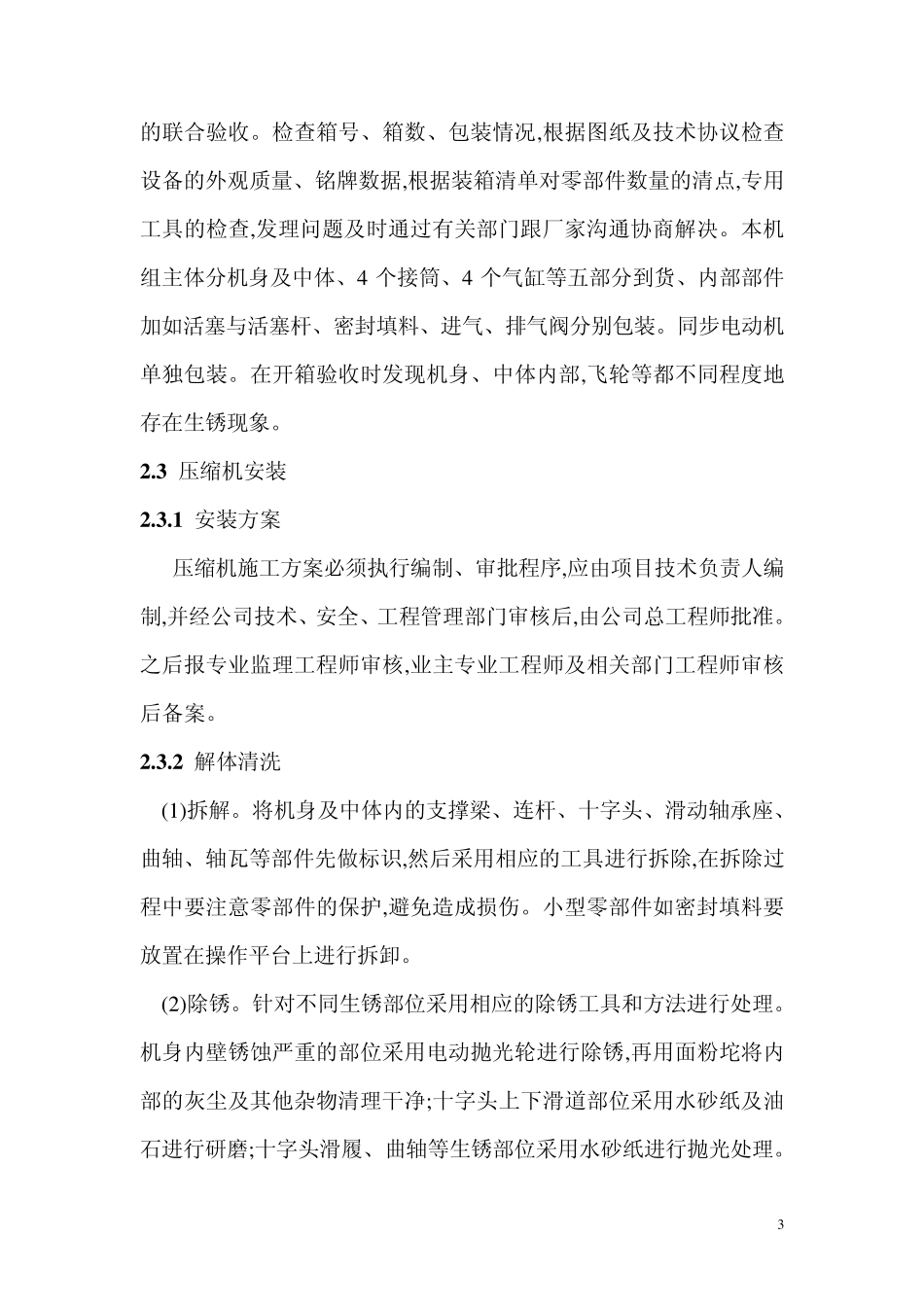

1 往复式压缩机的安装调试及试车详析 1. 机组介绍 1.1 机组概况 往复式压缩机型号为4M80-44.6/18-92-BX 双列对称平衡的、气缸为水平双列作用,上进、下出,压缩机进气流量采用旁路及气阀卸荷器联合调节,气量调节0﹪、25﹪、50﹪、75﹪、100﹪五档,卸荷器为气动。压缩机采用同步电动机驱动。 1.2 机组的基本参数 表1压缩机主要技术参数 序号 参数名称 参 数 备 注 1 机组型号 4M80-44.6/18-92-BX 2 压缩介质 氢气 3 排气量(吸入状态m3/min) 6.3 4 各级吸气压力/MPa 1.862 5 各级吸气温度/℃ 40 6 各级排气压力/MPa 一级排:4.074 二级排:9.212 7 各级排气温度/℃ 一级排:113 二级排:116 8 轴功率/KW 3130 9 转数/r.min 333 10 活塞行程/mm 350 2 11 活塞直径/mm 一级:420 二级:300 表2 电动机主要技术参数 序号 参数名称 参 数 备 注 1 电机型号 TAW 3500-20/2600 2 电机形式 增安型无刷励磁同步电机 3 额定功率/KW 3500 4 额定电压/V 10000 5 转数/r min 300 6 电机质量/kg 48000 2. 机组的安装要点 2.1 机组砼基础的验收与处理 基础上应明显地标出标高基准线、纵横中心线、预留孔中心线,安装前按照有关土建基础施工图及压缩机产品技术资料,对基础标高、坐标位置、外形尺寸以及预留孔中心尺寸、垂直度等进行复测检查。基偏差应符合有关国家标准GB50231-98《机械设备安装工程施工及验收通用规范》中表2.0.3 的规定。对基础进行外观检查,不允许有明显的裂纹、蜂窝、空洞、露筋等质量缺陷。 清除基础表面的油渍、污迹,对基础进行凿毛处理,麻点的个数平方厘米内不少于 3 至 5 个,麻点的深度不小于 10mm。预留螺栓孔必须清理干净,不得留有影响一次灌浆的杂物。 2.2 设备开箱验收 设备安装前,必须由业主牵头组织监理、厂商、安装单位共同参与 3 的联合验收。检查箱号、箱数、包装情况,根据图纸及技术协议检查设备的外观质量、铭牌数据,根据装箱清单对零部件数量的清点,专用工具的检查,发理问题及时通过有关部门跟厂家沟通协商解决。本机组主体分机身及中体、4 个接筒、4 个气缸等五部分到货、内部部件加如活塞与活塞杆、密封填料、进气、排气阀分别包装。同步电动机单独包装。在开箱验收时发现机身、中体内部,飞轮等都不同程度地存在生锈现象。 2 .3 压缩机安装 2 .3 .1 安装方案 压缩机施工方案必须执行编制、审批程序,应由项目技术负责人编...
