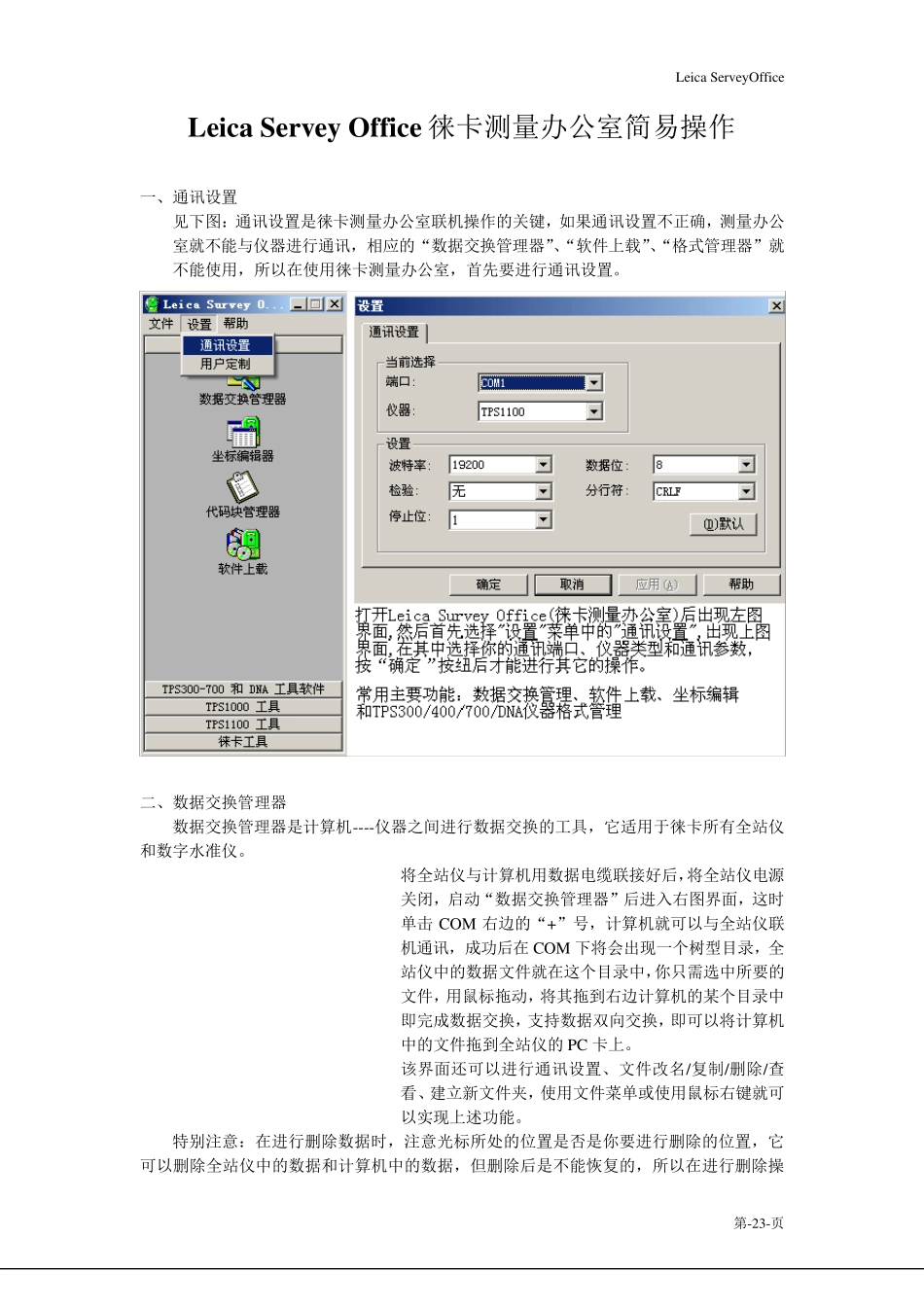

Leica Serv ey Office 第-23-页 Leica Servey Office 徕卡测量办公室简易操作 一、通讯设置 见下图:通讯设置是徕卡测量办公室联机操作的关键,如果通讯设置不正确,测量办公室就不能与仪器进行通讯,相应的“数据交换管理器”、“软件上载”、“格式管理器”就不能使用,所以在使用徕卡测量办公室,首先要进行通讯设置。 二、数据交换管理器 数据交换管理器是计算机----仪器之间进行数据交换的工具,它适用于徕卡所有全站仪和数字水准仪。 将全站仪与计算机用数据电缆联接好后,将全站仪电源关闭,启动“数据交换管理器”后进入右图界面,这时单击 COM 右边的“+”号,计算机就可以与全站仪联机通讯,成功后在 COM 下将会出现一个树型目录,全站仪中的数据文件就在这个目录中,你只需选中所要的文件,用鼠标拖动,将其拖到右边计算机的某个目录中即完成数据交换,支持数据双向交换,即可以将计算机中的文件拖到全站仪的PC 卡上。 该界面还可以进行通讯设置、文件改名/复制/删除/查看、建立新文件夹,使用文件菜单或使用鼠标右键就可以实现上述功能。 特别注意:在进行删除数据时,注意光标所处的位置是否是你要进行删除的位置,它可以删除全站仪中的数据和计算机中的数据,但删除后是不能恢复的,所以在进行删除操Leica ServeyOffice 第-24-页 作时要特别小心。 作为TPS300/400/700、DNA03/10 仪器,可以定制数据输出,数据下载可以使用“格式管理器”进行。 三、软件上载 软件上载可以将仪器的系统软件、系统固件、应用软件上传到仪器中去,这有利于系统软件、应用软件的升级和应用软件的开发,这是徕卡仪器的一个显著优点。 1、 软件上载 单击“传输文件”,然后选择“系统软件(System Firmware)”或“其它的软件”,单击“下一步”按纽,再选择“系统语言 system Language”、EDM 固件、ATR 固件、搜霸固件、软Leica ServeyOffice 第-25-页 件、配置中的一项,单击“下一步”按纽,单击“浏览”,在计算机中找到要传输的软件所在的目录,在这里将显示该目录中所有应用程序列表,选择需要传输的软件,然后按“下一步”后再按“完成”,软件就自动上传到全站仪中。 特别注意:在软件上载过程中,仪器必须有充足的电量,如果在传输过程中停电,将损坏你的全站仪,全站仪将不能再使用,只有送维修中心维修。 在传输用 GeoBASIC 开发的机载应用软件时,要先将 GeoBASIC 的解释程序传到全站仪中去,否则...
