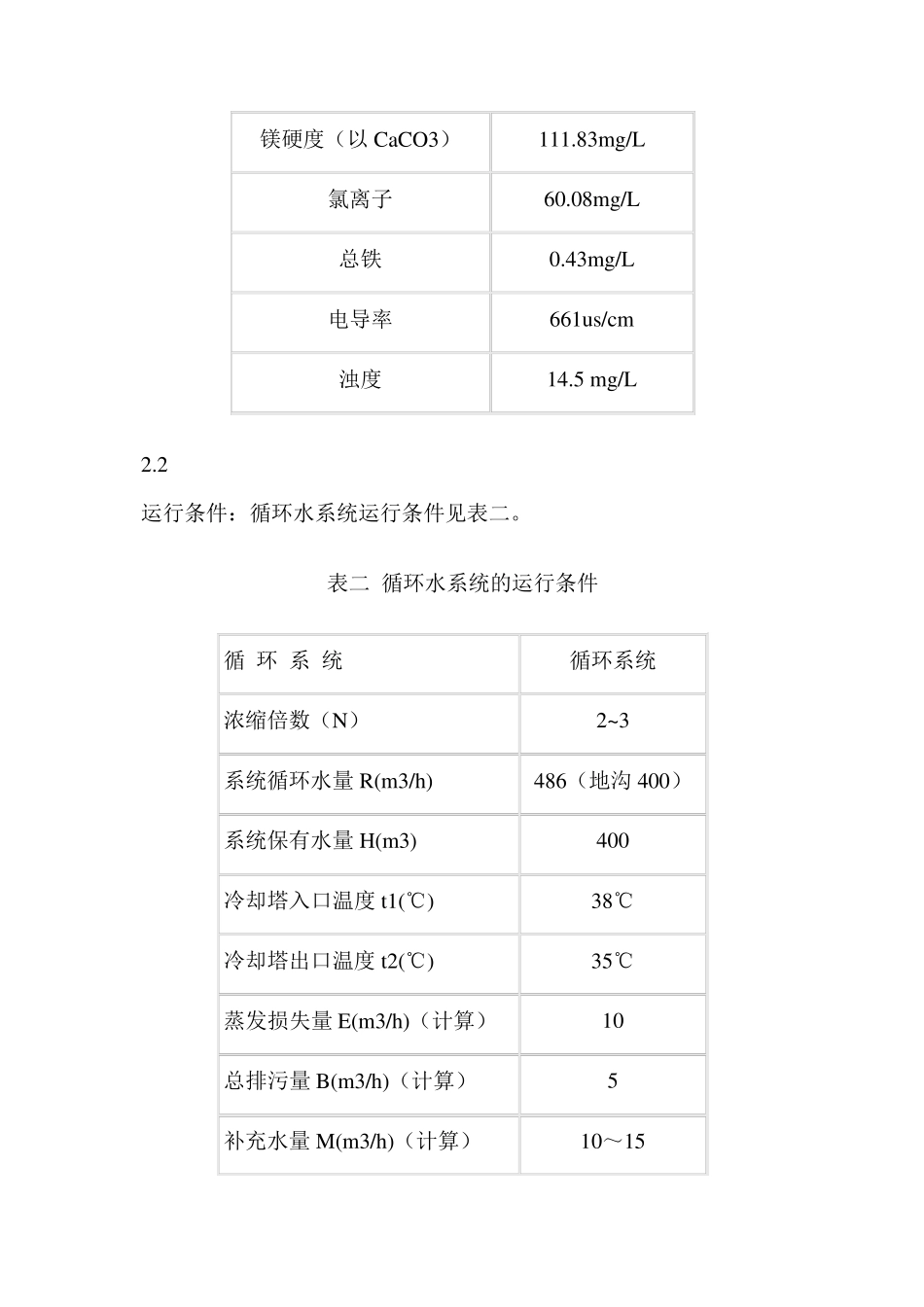

循环冷却水操作规程 1 . 前言 造气循环冷却水长期以来受到循环水品质的影响,循环水腐蚀、结垢情况较为严重。为解决循环水的腐蚀结垢问题,经过实验室配方筛选试验工作确认通过化学水处理的方法是可以解决上述技术问题。根据配方操作要求,提供本操作规程仅供造气分厂造气循环水装置从事水处理工作和管理人员进行操作管理使用。 本操作规程中所记载的内容乃是一些基本的东西,当设备的运行条件变动时水处理的方法也要作些相应的变更。因此,双方有必要加强经常性的技术上的联系,定期交换技术情报。 2 . 系统概况 2.1 补充水质状况,补充水为自备水厂,水质见表一。 表一 补充水质 项 目 指 标 PH 8.26 M-碱度(以CaCO3) 197.43 m g/L 钙硬度(以CaCO3) 172.78m g/L 镁硬度(以CaCO3) 111.83mg/L 氯离子 60.08mg/L 总铁 0.43mg/L 电导率 661us/cm 浊度 14.5 mg/L 2.2 运行条件:循环水系统运行条件见表二。 表二 循环水系统的运行条件 循 环 系 统 循环系统 浓缩倍数(N) 2~3 系统循环水量R(m3/h) 486(地沟400) 系统保有水量H(m3) 400 冷却塔入口温度t1(℃) 38℃ 冷却塔出口温度t2(℃) 35℃ 蒸发损失量E(m3/h)(计算) 10 总排污量B(m3/h)(计算) 5 补充水量M(m3/h)(计算) 10~15 2.3 循环水运行水质:循环水运行水质控制标准见表三 表三 循环水冷却水质监控制指标 项 目 水质监控指标 监测频率 分析方法 说明 pH 7.0~9.2 1次/班 HG/T 5-1501-85 一般是自然平衡 电导率,μ s/cm 2000~3000 1次/班 HG/T 5-1504-85 反映水中的含盐量 M-A, mg/L 100~400 1次/班 HG/T 5-1502-85 与pH有一定的关系 Cl-, mg/L <300 1次/班 HG/T 5-1505-85 强腐蚀性离子 Ca-H, mg/L ≤400 1次/天 HG/T 5-1506-85 主要成垢离子 Mg-H, mg/L <300 1次/周 HG/T 5-1507-85 主要成垢离子 总磷,mg/L 10.0~12.0 1次/班 HG/T 5-1515-85 调整加药量来控制 总铁,mg/L ≤3.0 1次/班 ZB/T G76001-90 判断腐蚀倾向 2.4 系统材质:碳钢、不锈钢 2.5 地沟流量:400m 3/h(絮凝沉降) 3 . 术语解释 3.1 补充水(M) 因蒸发、排污、风吹飞溅而从系统中损失的水量,需要进行补充的水。 3.2 蒸发损失(E) 在敞开式循环冷却水系统中,循环冷却水在冷却塔中蒸发而损失的水量。 3.3 飞溅和风吹损失(W) 被通风时的气流从系统...
